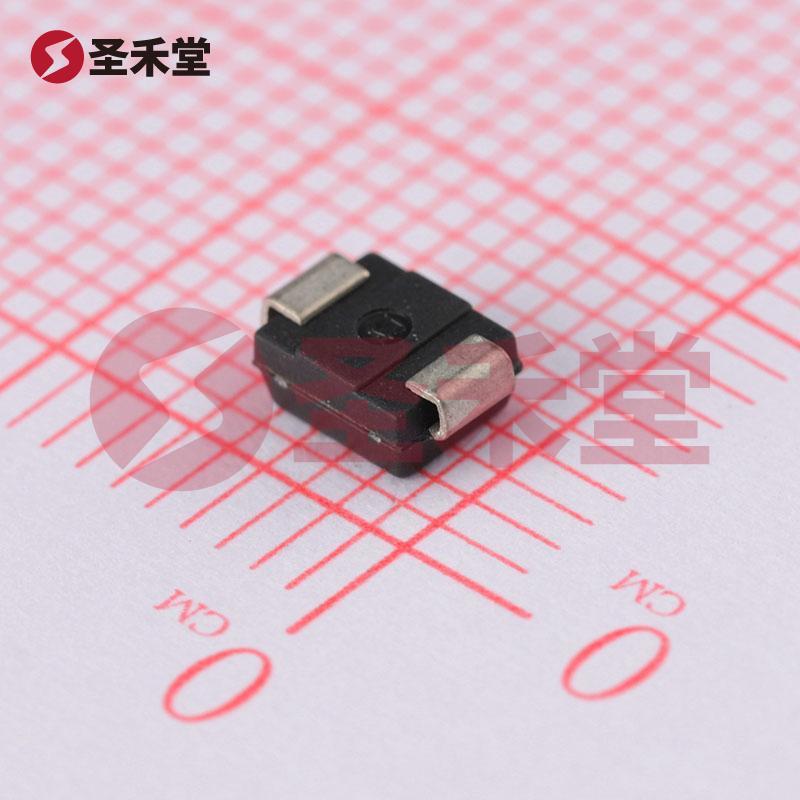

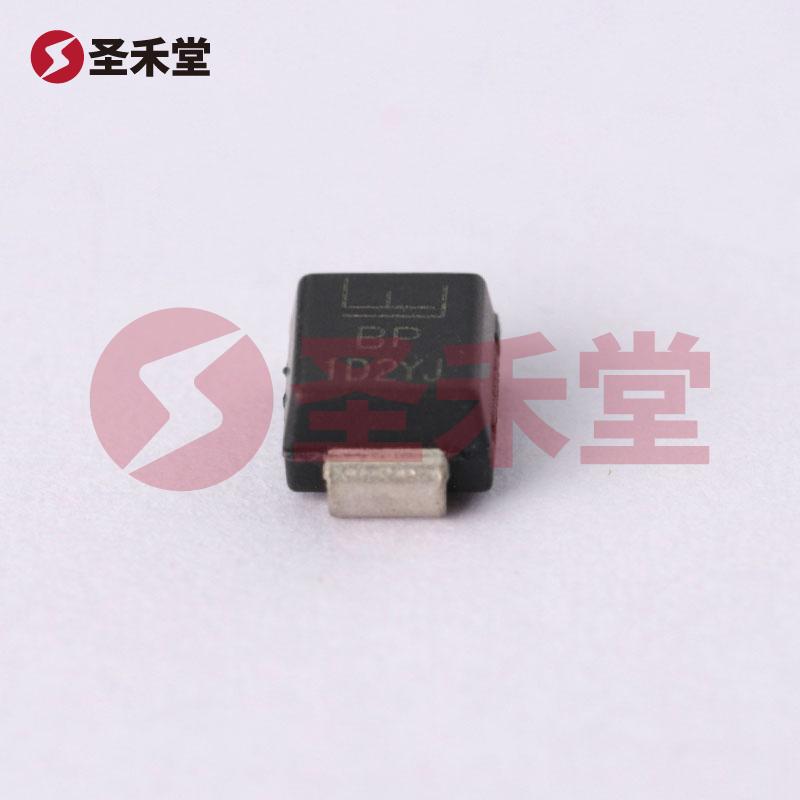

SMBJ16CA 产品实物图片
SMBJ16CA 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SMBJ16CA

商品编码: BM0000283794
品牌 :
Littelfuse(美国力特)
封装 :
SMB(DO-214AA)
包装 :
编带
重量 :
0.224g
描述 :
26V-夹子-23.1A-Ipp-TVS-二极管-表面贴装型-DO-214AA(SMBJ)
库存 :
6145(起订量1,增量1)
批次 :
2年内
数量 :
X
0.322
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.322
--
3000+
¥0.285
--
30000+
产品参数
产品手册
产品概述

SMBJ16CA参数

极性双向反向截止电压(Vrwm)16V
最大钳位电压26V峰值脉冲电流(Ipp)23.1A
峰值脉冲功率(Ppp)600W击穿电压17.8V
类型TVS

SMBJ16CA手册

SMBJ16CA概述

产品概述:SMBJ16CA

一、产品简介

SMBJ16CA 是一款高性能的双向瞬态电压抑制(二极管)器件,由美国力特公司(Littelfuse)生产,采用表面贴装技术,封装形式为 DO-214AA(SMB)。该器件主要用于保护敏感电子设备免受高电压瞬态浪涌的影响,广泛应用于各种电子电路,如电源管理、通信设备和消费电子产品等。

二、技术规格

  1. 极性与类型

    • 极性:双向(Bidirectional)
    • 类型:瞬态电压抑制器(TVS Diode)
  2. 电气参数

    • 峰值脉冲电流(10/1000 µs):23.1 A,表示在10微秒的脉冲电流下,最大可承受23.1A的瞬态电流。
    • 击穿电压(最小值):17.8 V,指当施加电压达到此值时,器件开始导通并限制过压现象。
    • 反向关断电压(典型值):16 V,表示该器件在正常工作状态下能够承受的最大反向电压。
    • 箝位电压:最高达到26 V,电压在瞬态冲击过程中,该器件能够限制至26V。
    • 功率 - 峰值脉冲:600 W,指在瞬态事件中该器件的最大能量承受能力。
  3. 工作环境

    • 工作温度范围:-65°C ~ 150°C,适用广泛的工作环境,确保在极端条件下的长期稳定性。

三、应用场景

SMBJ16CA 在现代电子设计中,可用于多种应用场景,包括但不限于:

  • 电源保护:广泛应用于电源网路中,以防止电源波动对电路的损害,特别是在开关电源和直流-直流转换器中。
  • 通信设备保护:在各种通信设备里(如路由器、交换机等),保护信号线免受雷击、静电放电(ESD)和其他电气噪声的影响。
  • 消费电子:在智能家居、移动设备和办公设备中,保护内部电路,提高产品的耐用性和可靠性。

四、优势

  1. 双向抑制:相较于单向器件,双向设计允许在正负方向的电压都能被有效抑制,增加了电路保护的灵活性。
  2. 小型封装:采用 SMB 封装,体积小,适合空间有限的应用环境。
  3. 高能量承受能力:具备600W的脉冲功率承受能力,是理想的瞬态电压保护选择。
  4. 温度范围广:最大的工作温度范围使其能够在不同的环境条件下稳定工作,适合各种工业和家用电器。

五、总结

SMBJ16CA 是一款技术先进、性能优越的双向瞬态电压抑制器,能够为现代电子产品提供极佳的过压保护。凭借其稳定的电气性能和广泛的应用潜力,SMBJ16CA 适合用于多种电子设备的保护解决方案,其可靠性与电气性能使其成为设计工程师的优选。无论是在通信、消费电子还是电源设备中,SMBJ16CA 都能够实现有效的瞬态电压抑制,为精密电子设备提供所需的安全保障。
