SMBJ70CA

产品概述：SMBJ70CA 变压器整流保护二极管

一、产品基本信息

SMBJ70CA 是由美国力特（Littelfuse）公司生产的一种表面贴装型瞬态电压抑制二极管（TVS二极管），其封装类型为DO-214AA，亦称SMB封装。该产品专为保护电源线路或电气设备免受瞬态电压冲击而设计。

二、主要参数

1. 极性：Bidirectional（双向极性），使其在正负方向均可工作且保护设备。
2. 峰值脉冲电流（10/1000us）：5.3A - 能够承受高幅度的瞬态电流，同时快速响应瞬态电压。
3. 箝位电压：113V，确保超出额定电压后，二极管能够迅速限制电压升高。
4. 击穿电压（最小值）：77.8V，以确保稳定性和可靠性。
5. 反向关断电压（典型值）：70V，增强了电路的保护。
6. 功率（峰值脉冲）：600W，为组件在瞬态条件下提供了强大的耐受能力。
7. 工作温度：-65°C至150°C（TJ），宽范围的工作温度使其适合多种应用环境。

三、应用领域

SMBJ70CA由于其优越的瞬态电压抑制特性，广泛应用于以下领域：

• 消费电子：保护智能手机、平板电脑、电视等电子设备免受静电放电（ESD）和电压突变危害。
• 汽车电子：在汽车电子设备中提供瞬态电压钳位，保护敏感的电子控制单元（ECU）。
• 工业设备：用于电源供应、开关电源和工业控制系统的电流保护和电压抑制。
• 通信设备：保护网络设备及其接口不受瞬态事件的影响，确保数据传输的可靠性。

四、产品优势

1. 快速反应：SMBJ70CA的瞬态响应时间极快，可以在短暂瞬间保护电路免受过电压的损害，减小对后续组件的影响。
2. 高功率处理能力：其600W的峰值功率使其能够处理极端条件下的电流浪涌，增强了设备的可靠性。
3. 双向保护：无论是正极或负极电流，SMBJ70CA都能有效提供保护，减少电路设计的复杂性。
4. 宽工作温度范围：其-65°C至150°C的工作温度范围非常适合高温或低温环境中使用的电子战产品。

五、封装与安装

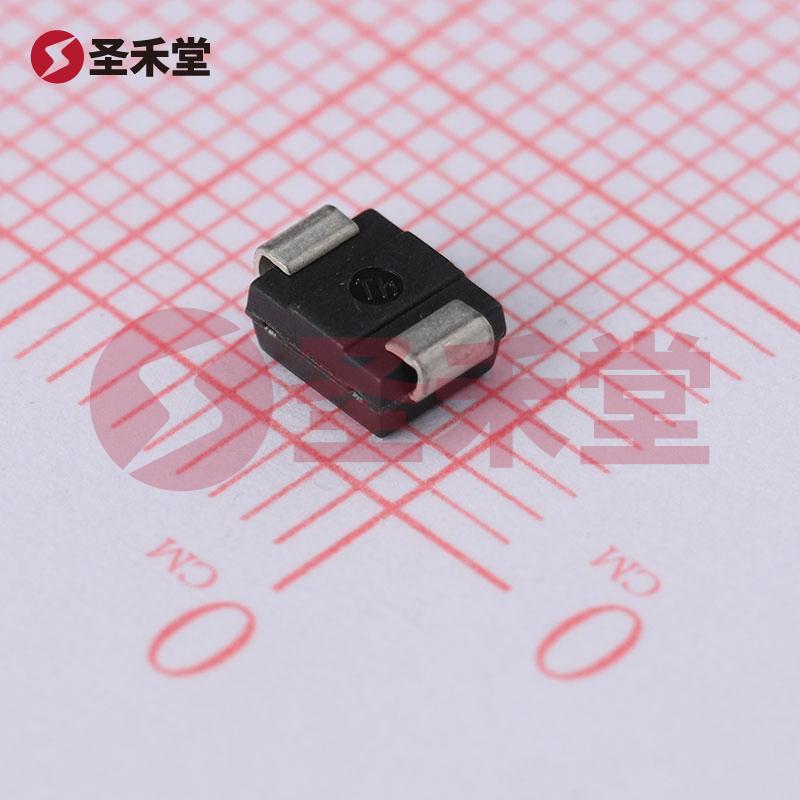

SMBJ70CA采用表面贴装型设计，封装为DO-214AA（SMB），这一封装形式不仅节省了电路板空间，同时也便于自动化组装，提高了生产效率。

六、总结

SMBJ70CA瞬态电压抑制二极管是一款可靠的保护组件，具备优异的电压抑制特性和瞬态响应能力。它在现代电子设备中扮演着至关重要的角色，保护器件免受高电压瞬变影响。凭借其卓越的性能，SMBJ70CA正成为电子设计领域的首选元件之一，为广泛的应用场合提供了有效的解决方案。无论是在消费电子、汽车电子、工业设备还是通信设备中，SMBJ70CA都以其出色的性能和工作稳定性成为保护电路的理想选择。
