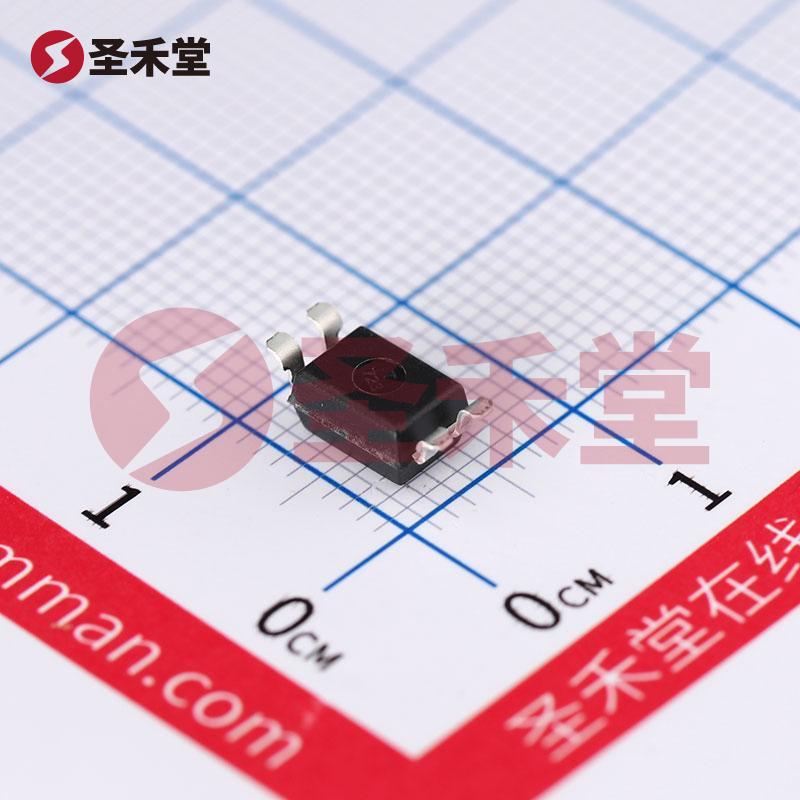

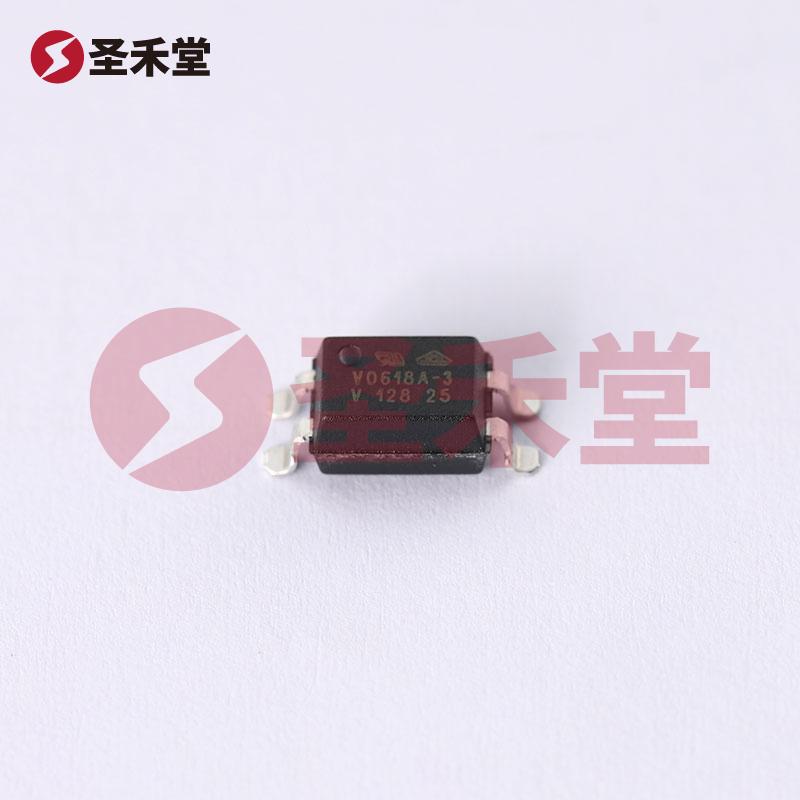

VO618A-3X017T 产品实物图片
VO618A-3X017T 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

VO618A-3X017T

商品编码: BM0000284031
品牌 :
VISHAY(威世)
封装 :
4-SMD
包装 :
编带
重量 :
2.23g
描述 :
晶体管输出光耦 DC 光电三极管 50mA 1.1V SMD-4P
库存 :
7011(起订量1,增量1)
批次 :
24+
数量 :
X
0.895
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.895
--
1000+
¥0.825
--
20000+
产品参数
产品手册
产品概述

VO618A-3X017T参数

输入电压类型DC输出类型光电三极管
正向电压1.1V输出电流50mA
隔离电压(rms)5.3kV反向电压6V
负载电压80V输出通道数1
集射极饱和电压(Vce(sat)@Ic,IF)250mV@2.5mA,1mA上升时间2us
下降时间2us工作温度-55℃~+110℃

VO618A-3X017T手册

VO618A-3X017T概述

VO618A-3X017T 产品概述

VISHAY(威世)推出的VO618A-3X017T是一款高性能的DC输入光电隔离器,具有晶体管输出特性,专为在严苛环境下的电气隔离与信号传输而设计。此光耦合器适用于多种工业控制、数据传输及驱动应用,其优越的性能在多样化的市场中占据一席之地。

主要特性

输入与输出
VO618A的输入部分支持直流(DC)电源,并且其输出为高达80V的医疗及工业标准电压,最大输出电流可达50mA。作为一种光电隔离器,它提供了不低于5300Vrms的电气隔离,这使得它在高电压应用中具有良好的安全性能。

电流传输比
其电流传输比在1mA的条件下达到了100%至200%,这表明当输入端有信号时,输出端的信号幅度可以保持非常稳定,确保可靠的信号传输和一致的工作性能。

输入和输出特性
VO618A的正向电压(Vf)典型值为1.1V,支持最大60mA的正向输入电流,意味着该器件在设计过程中能够适配多种不同的电路设计需求。Vce的饱和压降最大为400mV,使得输出在开启状态下具有较低的功耗。

动态响应性能

该器件的开关响应时间表现优异,接通时间和关断时间的典型值分别为3µs和2.3µs,表明其能够快速响应输入信号。此外,VO618A的上升和下降时间均为2µs,能够支持高频信号传输,适合用于快速切换的控制系统。

环境适应性

VO618A-3X017T具备广泛的工作温度范围,从-55°C到110°C,确保它在极端环境下也能稳定运行。这一特性使其可广泛应用于航空、汽车以及极端工业环境中的各种设备。

安装与封装

本产品采用4-SMD(表面贴装)封装,使其在空间受限的电路板应用中尤为合适。4-SMD的设计也方便了自动化焊接及板级应用,提升生产效率。

应用领域

VO618A-3X017T在多个应用领域中显得尤为重要,主要包括:

  1. 工业自动化:用于各种传感器与控制器之间的光电隔离以及信号传输。
  2. 数据通信:能够保证信号在高电压情况下传输的安全性和稳定性。
  3. 电源管理:在电源监控系统中,VO618A提供可靠的信号隔离和电压监测。
  4. 医疗设备:了解不同信号间的隔离和安全性能尤为重要。

结论

VISHAY VO618A-3X017T光电隔离器以其卓越的性能参数、高电压隔离及广泛的应用领域,成为现代电子设计中不可或缺的组成部分。凭借其快速响应时间、可靠的电气特性以及适应极端条件的能力,它在确保设备安全与稳定运行中起到了关键作用,是高要求应用场合的理想选择。无论是工程师还是设计师,选择VO618A-3X017T都将有助于实现更加高效、可靠的电气隔离与信号传输解决方案。
