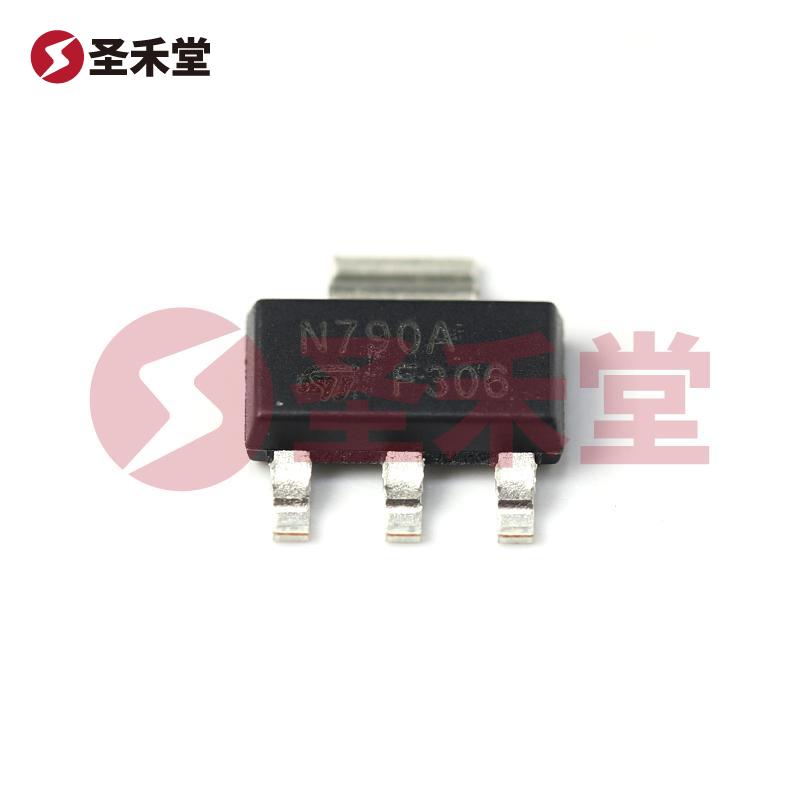

商品图片1

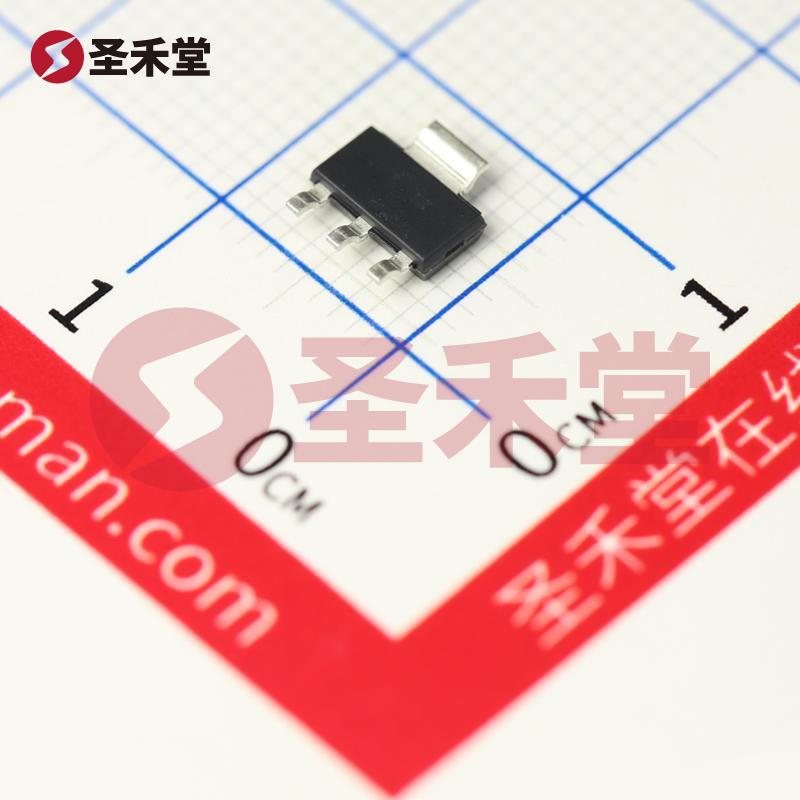

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

STN790A

商品编码: BM0000284308
品牌 :
ST(意法半导体)
封装 :
SOT-223
包装 :
编带
重量 :
0.22g
描述 :
三极管(BJT) 1.6W 30V 3A PNP SOT-223-3
库存 :
132(起订量1,增量1)
批次 :
23+
数量 :
X
0.981
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.981
--
1000+
¥0.904
--
20000+
产品参数
产品手册
产品概述

STN790A参数

晶体管类型PNP集电极电流(Ic)3A
集射极击穿电压(Vceo)30V功率(Pd)1.6W
直流电流增益(hFE@Ic,Vce)100@1A,2V特征频率(fT)100MHz
集电极截止电流(Icbo)100uA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)700mV@3A,100mA
工作温度-65℃~+150℃

STN790A手册

STN790A概述

STN790A 产品概述

概述

STN790A 是来自意法半导体(STMicroelectronics)的高性能PNP型双极晶体管(BJT),专为各种电子应用而设计。它具备优越的电气特性和耐用性,适用于功率放大、开关电路及其他需要高电流和高电压的场合。STN790A 的额定功率为1.6W,最大集电极电流为3A,集射极击穿电压为30V,使其成为要求严苛的电子设计中的理想选择。

主要特性

  1. 额定功率:该晶体管的额定功率为1.6W,能够承受较大的电流和功耗,适用于高功率应用。
  2. 电流特性:STN790A 的最大集电极电流(Ic)为3A,能够适应多种负载条件,特别是在电源管理与放大电路中表现出色。
  3. 电压限制:其集射极击穿电压(Vce)高达30V,使其适用于高级别的电压应用,提供更好的设计灵活性。
  4. 饱和压降:在工作时,不同集电极电流(Ic)和基极电流(Ib)情况下的Vce饱和压降最大为700mV(@ 100mA,3A),有助于提高电路的功率效率,减少功耗。
  5. 低集电极截止电流:10µA(ICBO)的截止电流特性保证了在无信号状态下,器件的能耗是极低的,提高了整体的能效。
  6. 高直流电流增益:在给定条件下(@ 500mA,2V),该晶体管的直流电流增益(hFE)最小值为100,提供了良好的增益特性,使其在放大器设计上表现突出。
  7. 快速频率响应:频率跃迁速率高达100MHz,适合高频信号的传输与处理,能够满足现代通信设备的需求。

封装与安装

STN790A 采用SOT-223-3封装,具有表面贴装型(SMD)设计。这种紧凑的封装不仅节约了电路板的空间,而且方便自动化贴装工艺,提高了生产效率。其封装的设计还保证了良好的热管理,有助于提高器件的稳定性和可靠性。

工作环境

STN790A 晶体管的工作温度范围可达150°C(TJ),适合高温环境的应用,确保在苛刻的工业及商业环境中能够稳定工作。无论是在汽车电子、家电、工业控制还是消费电子领域,STN790A 都为设计人员提供了高效、可靠的选择。

应用领域

由于其出色的电气性能和可靠性,STN790A 广泛应用于以下领域:

  • 开关电源:以其高电流承受能力和低功耗特性,适用于多种开关电源设计。
  • 音频放大器:凭借高增益和低失真特性,可作为音频放大器的驱动器。
  • 电子开关:在控制负载、继电器和电机驱动方面表现出众。
  • 线性调节器:可在线性电源中作为推进级器件,稳定输出电压。

总结

STN790A 是一款性能优越的PNP型双极晶体管,凭借其高电压、高电流及宽工作温度范围,成为各种高功率应用的理想选择。意法半导体以其卓越的技术及品质为行业提供了可靠的产品支持,使得STN790A在现代电子设计中扮演着越来越重要的角色。
