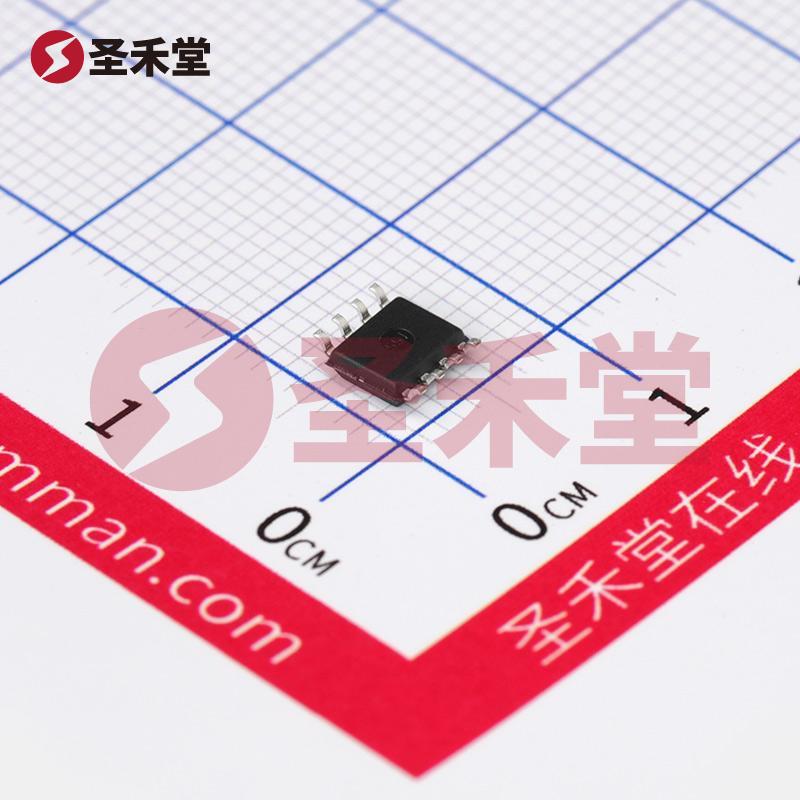

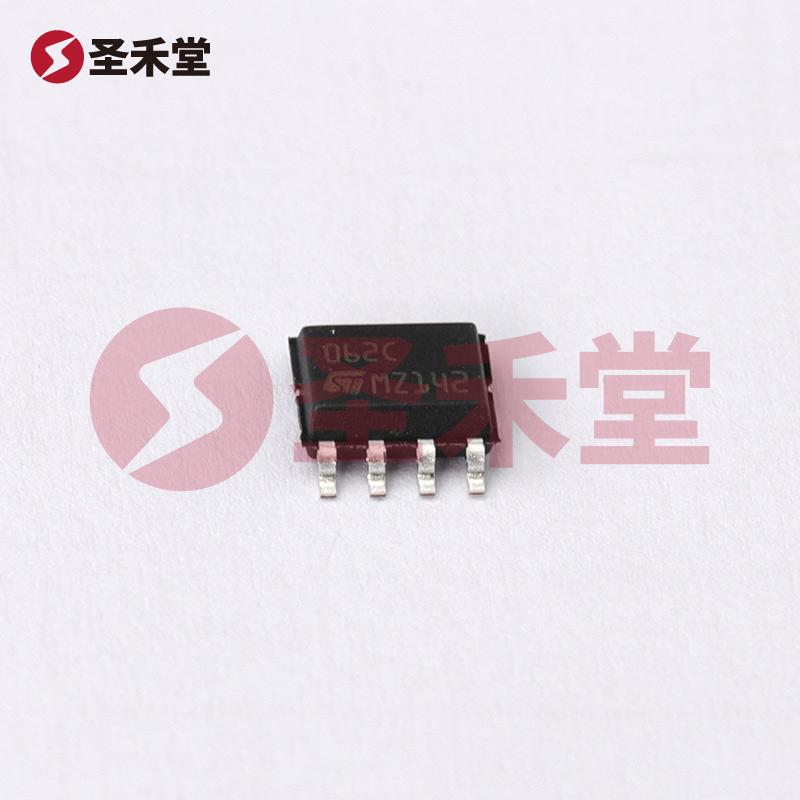

注:图像仅供参考,请参阅产品规格

属性 | 参数值 |
|---|---|
| 增益带宽积(GBP) | 1MHz |
| 输入偏置电流(Ib) | 30pA |
| 输入失调电压(Vos) | 3mV |
| 共模抑制比(CMRR) | 86dB |
| 压摆率(SR) | 3.5V/us |
| 静态电流(Iq) | 200uA |
属性 | 参数值 |
|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ |
| 工作温度 | 0℃~+70℃ |
| 单电源 | 6V~36V |
| 最大电源宽度(Vdd-Vss) | 36V |
| 噪声密度(eN) | 42nV/√Hz@1kHz |
| 输入失调电流(Ios) | 5pA |
基本信息:
TL062CDT 是一款由意法半导体(STMicroelectronics)设计制造的高性能J-FET输入运算放大器,适用于各种模拟信号处理应用。这款运算放大器凭借其低输入偏置电流和高增益带宽积,旨在满足不同的设计需求,在要求低噪声和高精度的场合表现出色。
性能参数:
封装与安装:
TL062CDT 采用 8-SOIC (0.154", 3.90mm 宽) 表面贴装型封装,适合在紧凑的电子设计中使用。其小型化设计便于集成于多种电路板中,以节省空间并提高整体设计效率。同时,借助于 SOIC 封装,能够提供更好的焊接和安装适应性,适用于现代的表面贴装技术(SMT)。
应用场景:
TL062CDT 广泛应用于各种模拟电路,特别是在需要高输入阻抗、低噪声和高精度的场合,如:
总结:
总之,TL062CDT 是一款功能强大且灵活的运算放大器,具备多项优良特性,广泛适用于各类电子产品的设计与开发中。凭借其低输入偏置电流、高增益带宽积和广泛的供电电压,TL062CDT 是现代电子设计中不可或缺的元器件之一。
