ZXT12N20DXTA

产品概述：ZXT12N20DXTA

基本信息

ZXT12N20DXTA是一款高性能的NPN双晶体管，专为需要高电流和高增益的应用而设计。该器件具有优异的电气特性，适合用于多种电子电路中，包括开关电源、高频放大器和功率控制等应用。其主要特点包括最大集电极电流Ic为3.5A、集射极击穿电压Vce为20V，以及较低饱和压降，使其在高负载情况下依然能够保持良好的工作性能。

关键参数

• 类型: NPN（双晶体管）
• 集电极电流（Ic）: 最大值为3.5A，这使得ZXT12N20DXTA能处理高功率负载。
• 集射极击穿电压（Vce）: 最高可达到20V，为该器件提供了较强的耐压能力。
• 饱和压降（Vce(sat)）: 在Ic为3.5A时，Vce的最大饱和压降为200mV，显示出出色的效率。
• 电流增益（hFE）: 在Ic为1A和Vce为2V的条件下，最小电流增益为300，表明该晶体管在放大应用中的有效性。
• 截止电流: 最大截止电流为100nA，确保了该元器件在非导通状态下的低功耗表现。
• 频率特性: 具有112MHz的跃迁频率，适合高频率应用。

工作环境

ZXT12N20DXTA的工作温度范围非常广，从-55°C到150°C，使其能在极端环境下稳定工作，适合各种工业和消费类电子产品的需求。这种特性对于需要在变温环境中工作的设备尤其重要，例如汽车电子、工业控制系统等。

封装与安装

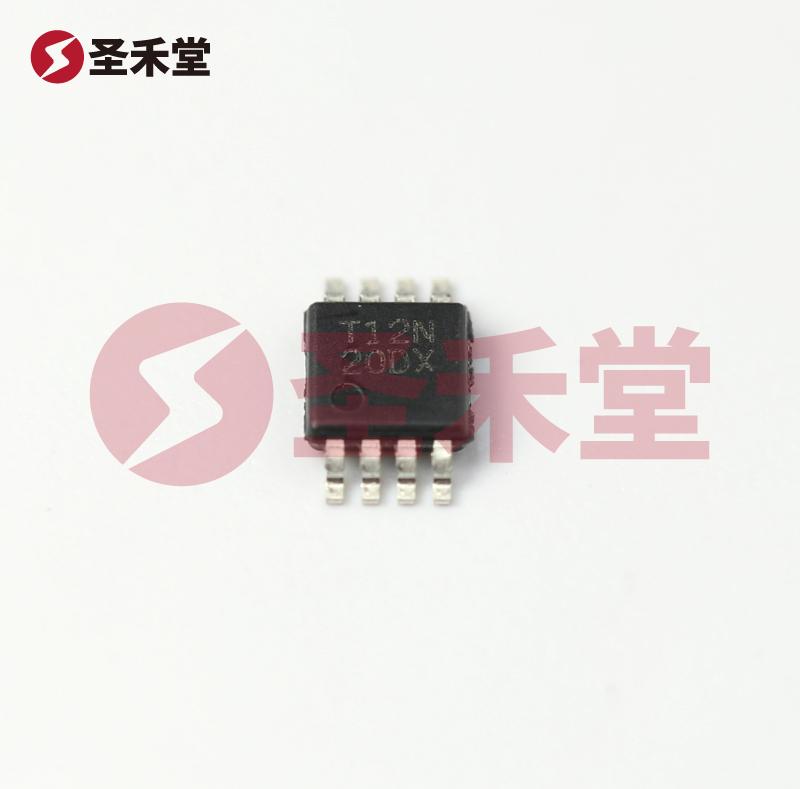

该晶体管采用表面贴装型（MSOP-8）封装，尺寸为0.118"（3.00mm宽），其设计可以有效减少电路板的占用面积，提升组件的集成度，使其更适合空间有限的现代电子产品。MSOP-8封装不仅能保证良好的散热性，还便于自动化装配，降低生产成本。

应用领域

ZXT12N20DXTA由于其高电流和高频率特性，被广泛应用于多种场合：

1. 开关电源：其高集电极电流和低饱和压降特性使得ZXT12N20DXTA在开关电源中表现优良，能够提高电源转换的效率。
2. 音频放大器：凭借其高电流增益和宽频带特性，ZXT12N20DXTA可被用作音频放大器的输入或输出级，提供清晰的音频信号。
3. 电机驱动：对电流的高承受能力，使其适合用于小型电机的驱动，能够有效控制和调节电机的工作状态。
4. 信号放大：可以在高频信号链中使用，适应高速数据传输的需求。

结语

总结而言，ZXT12N20DXTA是一款性能卓越的NPN双晶体管，满足高电流和耐压的要求，适用广泛的应用场景。依靠其高电流增益、低饱和压降和广泛的工作温度特性，毫无疑问将成为现代电子电路设计中的优选元件。无论是在消费电子、工业控制还是汽车电子领域，ZXT12N20DXTA都能够为工程师提供可靠的解决方案，提高系统的整体性能和稳定性。
