ZXTP2025FTA

ZXTP2025FTA 产品概述

ZXTP2025FTA 是一款由美台半导体（DIODES）生产的高性能 PNP 型双极型晶体管（BJT），它广泛适用于各类电子电路，如开关电源、信号放大和电源管理等应用。本产品的设计结合了高效能与稳定性，确保在多种工作环境下的可靠性和优异性能。其关键指标如下：

1. 技术规格

• 额定功率: ZXTP2025FTA 的最大功率额定为 1.2W，这使得其能够在相对较高的功率条件下稳定工作，适合多种功率应用场景。
• 集电极电流（Ic）: 本产品允许的最大集电极电流为 5A，适合需要大电流驱动的应用场合。
• 集射极击穿电压（Vce）: ZXTP2025FTA 的最大集射极击穿电压为 50V，确保在高电压条件下的安全性和稳定性。
• 饱和压降: 在不同集电极电流条件下，其 Vce 饱和压降最大为 200mV，尤其在 500mA 和 5A 的情况下表现良好，这有助于降低功率损耗，提高器件的工作效率。
• 截止电流（ICBO）: 在集电极截止状态下，最大电流为 20nA，这一低值表明产品在静态状态下几乎不消耗电流，提升了整体系统的能效。
• DC 电流增益（hFE）: ZXTP2025FTA 显示出卓越的 DC 电流增益，最小为 200（在 500mA 和 2V 的工作条件下），为其在放大和开关应用中提供了必要的增益特性。
• 工作温度范围: 该器件能够在 -55°C 到 150°C 的宽广温度范围内稳定工作，适用高温及严酷环境条件，这对诸如汽车电子和工业设备等领域尤为重要。

2. 频率特性

ZXTP2025FTA 的跃迁频率高达 190MHz，使其在高频应用中表现出色，在射频处理与信号调制领域显示了良好的性能，适用于需要高速开关的场合。

3. 封装与安装

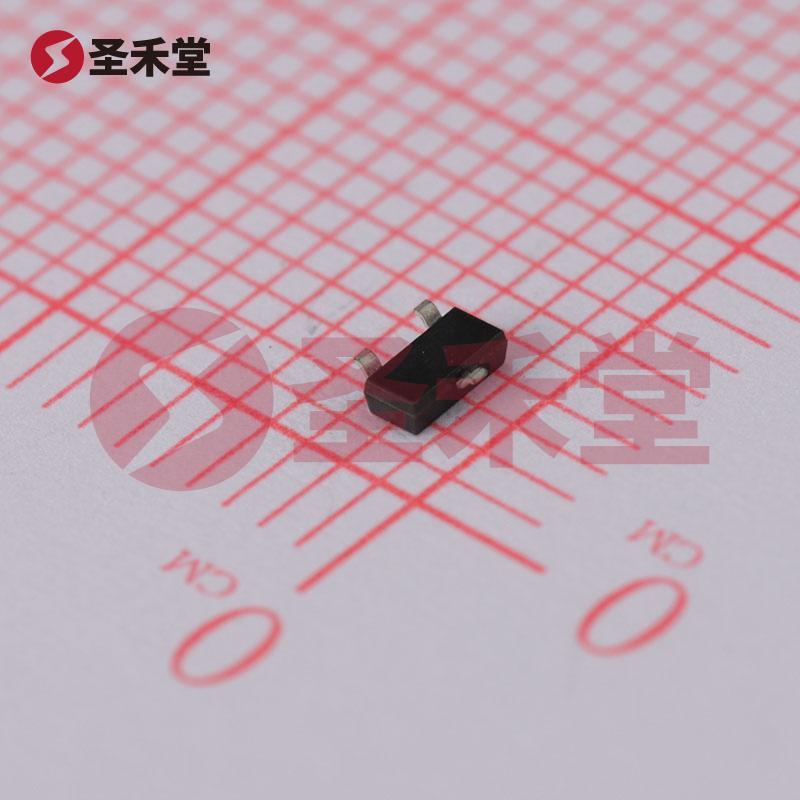

本器件采用的是 SOT-23 规格的表面贴装类型封装，其小巧的体积使其适合各种空间受限的电子设计。此封装形式还兼顾了热管理的需求，提高了散热效率。

4. 应用场景

ZXTP2025FTA 由于其优越的电气性能和极高的可靠性，广泛应用于以下领域：

• 开关电源: 在各种电源设计中，能有效承担作为开关的角色，提高电源转换效率。
• 信号放大: 适用于音频和视频信号的增强及处理，确保信号传输的质量与稳定性。
• 电路保护: 在负载的保护电路中发挥重要作用，防止过流和高电压损害后续元件。
• 汽车电子: 由于其可靠的工作温度范围，适合应用于汽车的电源管理系统。
• 工业控制: 在工业自动化设备中，驱动继电器或其他开关设备。

5. 总结

ZXTP2025FTA 三极管把高集电极电流（5A）、低饱和压降（200mV）以及宽广工作温度范围（-55°C ~ 150°C）等优异性能结合在一起，使其在多个应用场景中都能表现出色。优越的 DC 电流增益（hFE）和较高的跃迁频率（190MHz）为设计者提供了灵活的设计空间。小巧的 SOT-23 封装则进一步增强了其适用性，无论是在现代精密设备还是在严苛的工业环境中，ZXTP2025FTA 都能展现出优秀的性能。

因此，ZXTP2025FTA 是追求高效能与可靠性的电子工程师和设计师的理想选择。通过合理集成此元器件，能够有效提升产品的核心竞争力。
