ZX5T1951GTA 产品概述

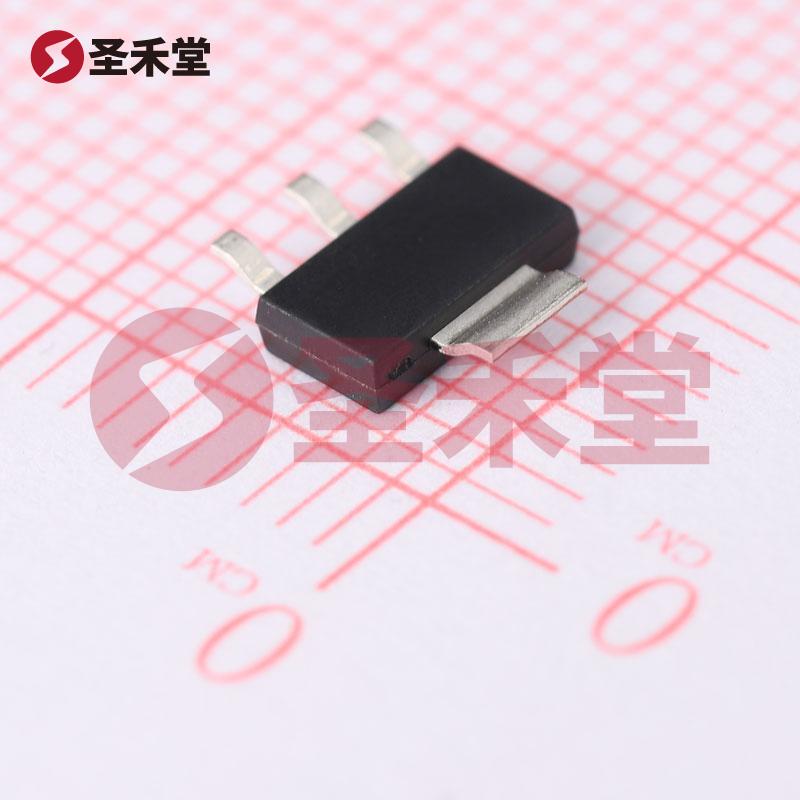

ZX5T1951GTA 是由 DIODES（美台）公司推出的一款高性能 PNP 型三极管，封装采用 SOT-223，为表面贴装型（SMD）。该产品在现代电子电路设计中具有广泛的应用价值，主要适用于高电流和高功率需求的场合。凭借其优越的参数表现，ZX5T1951GTA 成为各种消费类电子产品、电力控制系统和自动化设备中重要的元器件选择之一。

主要技术参数

• 安装类型: 表面贴装型（SMD），便于在高密度电路板上进行自动化生产和组装。
• 电流 - 集电极 (Ic)（最大值）: 6A，能够轻松应对高负载的应用。
• 电流 - 集电极截止（最大值）: 50nA，具备极低的截止电流，确保在关断状态下产生的功耗最小。
• 工作温度范围: -55°C ~ 150°C（TJ），适合各种极端工作环境，广泛应用于汽车、航天等对温度要求严格的领域。
• 频率 - 跃迁: 120 MHz，适合高频信号处理和开关应用。
• 功率 - 最大值: 1.6W，支持更强大的功率输出。
• 电压 - 集射极击穿（最大值）: 60V，这使其在较高电压中工作时也能保持可靠性。
• 不同 Ib、Ic 时 Vce 饱和压降（最大值）: 260mV @ 500mA，5A，展现出良好的效率和能量损失小。
• 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值）: 100 @ 2A，2V，确保在多种工作条件下的稳定放大性能。

应用领域

ZX5T1951GTA 的设计使其适合于多种典型应用，包括但不限于：

1. 开关电源: 在开关模式电源的输出级中用作主开关，实现高效能量转换。
2. 负载开关: 用于驱动高负载设备，如电机、灯泡、加热器等。
3. 音频放大: 在音频设备中作为信号放大器，确保高保真传输。
4. 线性稳压器: 在电源管理中，作为线性稳压器中的功率管，提供稳定电压输出。
5. 汽车电子: 可用于汽车控制单元及传感器驱动电路，有助于提升车辆电子系统的性能与可靠性。

性能优势

ZX5T1951GTA 以其强大的电流承载能力和年轻的工作温度范围，使其在面对瞬时电流和热冲击时表现出色。此外，低饱和压降和高hFE也使其在大功率、高频应用中保持高效工作，有助于降低系统的能耗和热量管理的复杂性。

结论

ZX5T1951GTA 是一款高性能、功能丰富的 PNP 型三极管，凭借其出色的技术参数和广泛的应用领域，为设计工程师提供了理想的解决方案。无论是在消费电子、工业自动化还是汽车产业，ZX5T1951GTA 都可以作为关键组件，帮助提高设备的稳定性、效率和整体性能。通过选择 ZX5T1951GTA，设计师能够确保其产品在满足当前需求的同时，具备应对未来挑战的潜力。
