AO3404A

AO3404A 产品概述

1. 产品概述

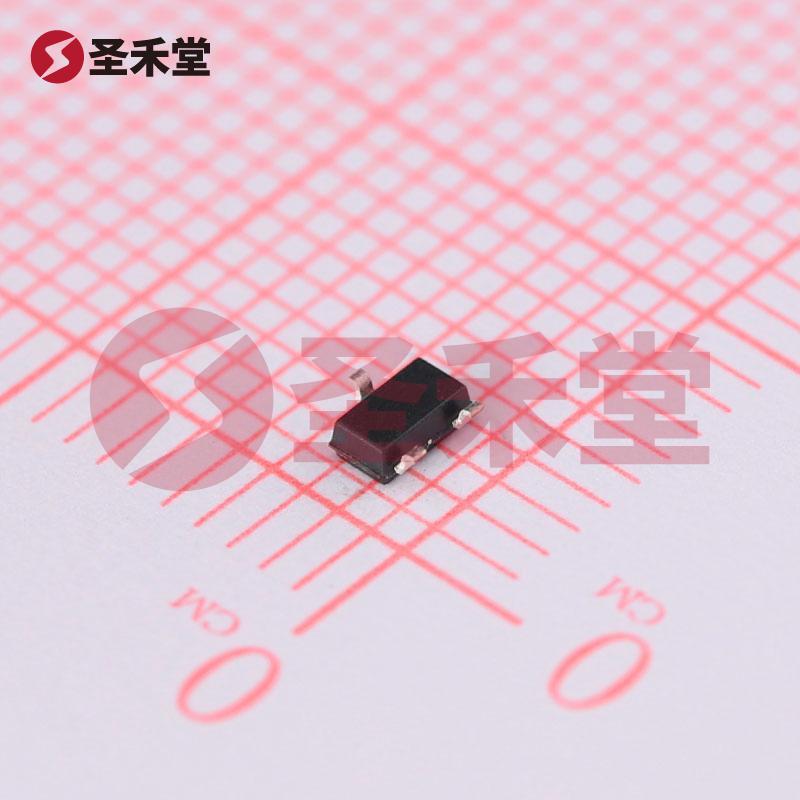

AO3404A 是一款高性能的N沟道增强型场效应管（MOSFET），具有优异的电气特性和可靠性，适用于各种电子电路中，尤其是开关电源、功率转换、DC-DC变换器等应用场景。该产品采用SOT-23-3L封装，结构紧凑，便于在小型电路板上应用。其最大漏源电压（Vdss）为30V，连续漏极电流（Id）可达5.8A，适合处理中等功率电流的电子设备。

2. 关键参数

• 漏源电压（Vdss）: 30V
• 连续漏极电流（Id）: 5.8A（在25°C条件下）
• 栅源极阈值电压 (Vgs(th)): 3V @ 250µA
• 漏源导通电阻 (Rds(on)): 28mΩ @ 5.8A, 10V
• 最大功率耗散 (Pd): 1.4W (在环境温度为25°C时)
• 封装类型: SOT-23-3L
• 厂商品牌: AOS

3. 特性与优势

AO3404A 具备一些显著的特性，使其在众多N沟道MOSFET中脱颖而出：

• 高效导电性能: 其低导通电阻（28mΩ）确保在高电流操作时产生更少的功率损耗，提高了整体效率。这一特性在电源管理和电机驱动等应用中至关重要。
• 适应性强: 可以在多种温度下稳定工作，尤其适合温度变化较大的环境。其最大功率耗散为1.4W的设计，使得即使在连续工作条件下也能获得良好的热管理，确保器件安全运行。
• 快速开关特性: AO3404A 的阈值电压较低（3V），意味着它可以在较低的栅源电压下快速导通，适合高速开关应用，减少开关损耗。
• 紧凑的封装设计: SOT-23-3L 封装小巧，便于在空间受限的设备中集成，满足现代微型化电路设计的需求。

4. 应用领域

AO3404A MOSFET广泛应用于：

• 开关电源: 由于其高效的导电特性和快速开关能力，该MOSFET常用于DC-DC转换器中，以提供良好的功率效率和稳定性。
• 电机驱动: 适用于直流电机和步进电机驱动电路，能够有效控制电机启动和转速调节。
• 电子负载: 在测试和评估电源、充电器及其他电源设备时，可以用作可调的电子负载，帮助工程师进行性能评估。

5. 结论

AO3404A 作为一款出色的N沟道场效应管，凭借其低导通电阻、高电流承受能力及小型化封装设计，成为现代电子电路中不可或缺的关键元件。无论是在开关电源、驱动电路，还是在频繁转换的应用中，AO3404A都能提供稳定和高效的性能，是工程师在设计中值得信赖的选择。
