电源电压 | 1.65V~5.5V | 供电电流(最大值) | 4uA |
电路数 | 1 | 输入数 | 1 |
灌电流(IOL) | 32mA | 拉电流(IOH) | 32mA |
高电平范围(VIH) | 1.7V~2V | 低电平范围(VIL) | 700mV~800mV |
最大传播延迟(tpd) | 5ns@5V,50pF | 逻辑电路的归属系列 | 74LVC系列 |
工作温度 | -40℃~+125℃ |
74LVC1G04GV,125 是一款由 Nexperia(安世)公司出品的单通道反相器,采用 SC-74A 封装,广泛应用于各种数字电路和逻辑电路设计。这款反相器是一种低电压、低功耗的逻辑组件,适用于移动设备、电源管理、工业控制及高效能电子系统等领域。
电源电压范围:该反相器的工作电压范围为 1.65V 至 5.5V,使其能够在多种供电条件下稳定运行。这种宽广的电压范围允许其适应各种应用需求,并且支持低功耗设计。
输入与输出性能:
逻辑电平:逻辑高电平范围为 1.7V 至 2V,逻辑低电平范围为 0.7V 至 0.8V,也就是说,该器件可以处理在不同电压级别下的逻辑信号,满足多种逻辑电路的需求。
传播延迟:在电源电压为 5V,并且负载电容为 50pF 时,最大传播延迟为 3.7ns,确保了高速信号的稳定性和可靠性。
功耗:在静态状态下,器件最大静态电流仅为 4µA,体现了其低功耗特性,对于电池供电的设备尤为重要,减少了功耗和热量产生。
工作温度范围:该器件的工作温度范围广泛,从 -40°C 至 125°C,适用于严苛的工作环境,符合工业级标准,确保其在极端条件下也能稳定运行。

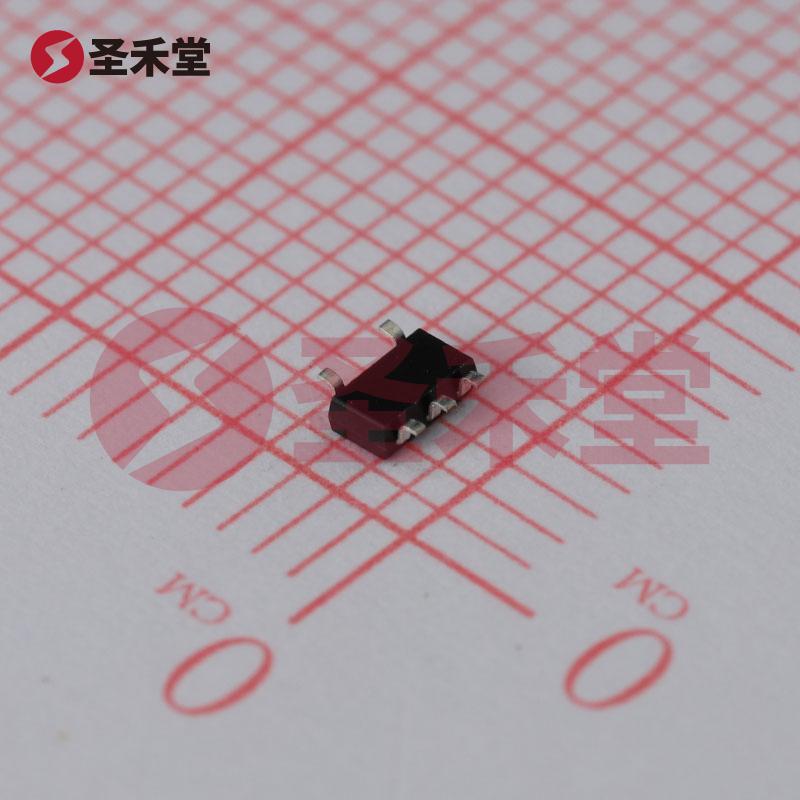

封装形式:SC-74A 表面贴装型封装(SOT-753)使得该器件适合于自动化表面贴装生产线,有效提高生产效率,同时也在方案设计中提供了更多的空间利用率。
74LVC1G04GV,125 可广泛用于以下应用场景:
消费电子:例如,智能手机、平板电脑以及其他便携式设备中,反相器用于信号调整和逻辑电平转换。
嵌入式系统:用于微控制器和微处理器之间的信号交互,帮助实现更复杂的逻辑运算。
工业控制:在自动化设备中,常用于传感器信号处理和控制信号传递,确保设备的高效与稳定运行。
通信设备:在通信线路中,该反相器可用于信号的整形和延迟补偿,提升数据传输的质量和可靠性。
电源管理:在电源管理电路中,使用反相器可帮助实现各种信号的逻辑控制与切换。
Nexperia 74LVC1G04GV,125 是一款高性能、低功耗的单通道反相器,凭借其优异的电气特性和广泛的应用范围,成为现代电子设计中的重要组成部分。它的广泛兼容性和可靠性确保了其在各种应用场景中的适用性,是电子工程师和设计师不可或缺的工具之一。在快速发展的科技环境中,该器件为满足高效、智能及低能耗的设计需求提供了坚实的基础。
