MBRD20150CT-13 产品概述

MBRD20150CT-13是一款高性能的肖特基二极管，专为需要反向电压高达150V以及最大整流电流10A的应用场景而设计。其独特的电气参数和热特性使其成为电源管理、逆变器、工业设备及汽车电子等领域的理想选择。

主要性能参数

1. 直流反向耐压（Vr）: MBRD20150CT-13的最大逆向耐压为150V，这使其能够处理高电压的应用，适合用于较高电压环境下的二极管整流电路和电源逆变器中。

2. 平均整流电流（Io）: 该型号的平均整流电流为10A，适合处理高电流的负载，能够有效支持各种需求较大的应用。

3. 正向压降（Vf）: 在10A的条件下，该二极管的正向压降为900mV，低压降特性意味着其在工作时能量损失较少，提高了能量转换效率，减少了发热，有助于提升系统稳定性。

4. 反向泄漏电流: 在150V的工作条件下，MBRD20150CT-13的反向泄漏电流仅为50µA，极低的泄漏电流有助于提高设备的整体效率，尤其在待机状态下表现优越。

5. 工作温度范围: 该二极管的结温范围为-55°C至175°C，保证了其在严酷环境下的可靠性和耐久性，特别适合高温或严寒环境中的应用。

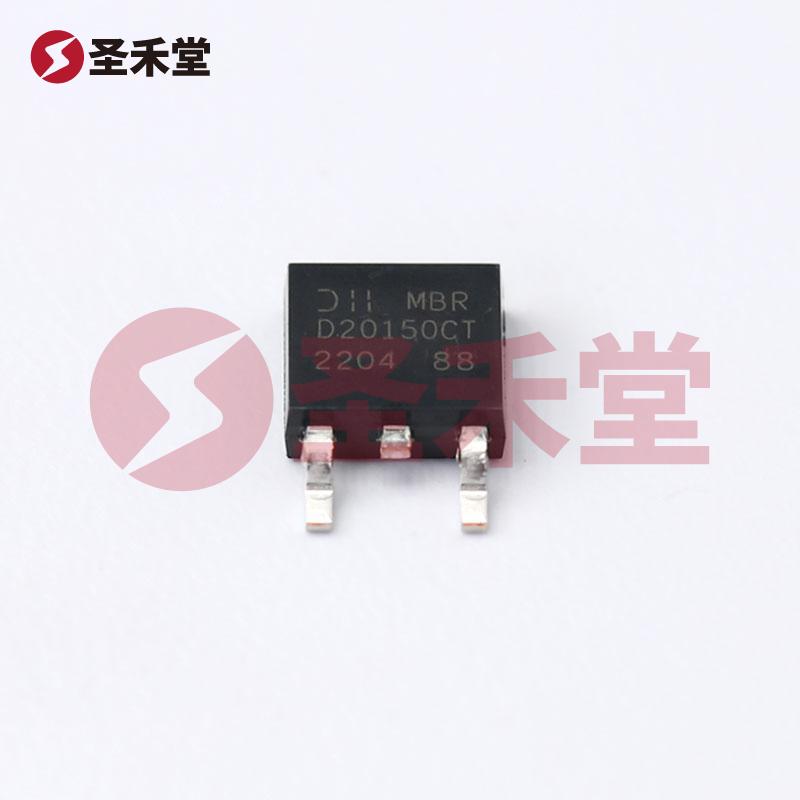

6. 封装类型: MBRD20150CT-13采用TO-252（D-Pak）表面贴装封装，具有良好的热管理性能和较小的安装空间要求，适合现代小型化设计。

应用领域

该肖特基二极管广泛应用于以下几个主要领域：

• 电源管理: 在各种开关电源和DC-DC转换器中，可用作整流器，提升能源转换效率，降低热量产生。

• 工业应用: 用于工业设备中作为电流的整流和管理元件，提供稳定的电源供给，降低系统故障风险。

• 汽车电子: 在汽车应用中，MBRD20150CT-13可用于电机驱动、电池充电以及逆变器等电路，以提供高效的整流性能。

• 通信设备: 可在通信设备中用于电源整流和信号处理，确保设备的稳定运行。

设计优势

MBRD20150CT-13的设计宗旨是将高性能与可靠性结合。肖特基结构的设计使其拥有快速的开关速度（小于500ns），适合高频应用，通过减少开关损耗，提升整个电路的运行效率。此外，低正向压降特性降低了能量损失，确保在高负载下的效能表现。

结论

总之，MBRD20150CT-13是一款集高反向电压、高整流电流和低压降等优点于一身的肖特基二极管。其优越的性能参数和可靠的工作特性使其成为许多电子设计项目中的必备选择，尤其是在高效电源设计和高温环境中表现突出。无论是在消费类电子、工业控制还是汽车电子领域，MBRD20150CT-13都能提供卓越的性能和稳定性，是各类应用理想的二极管解决方案。
