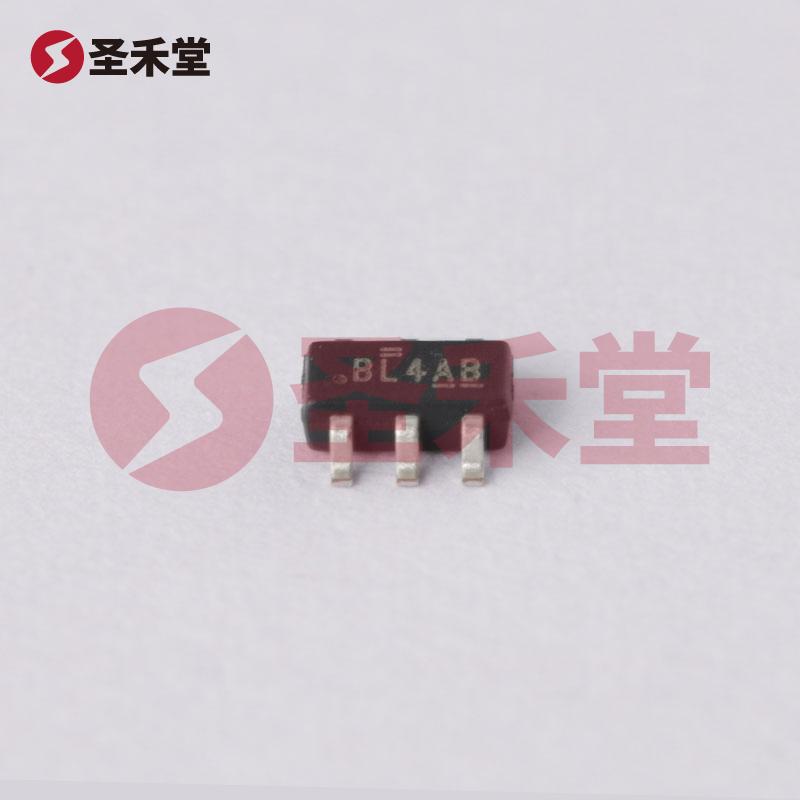

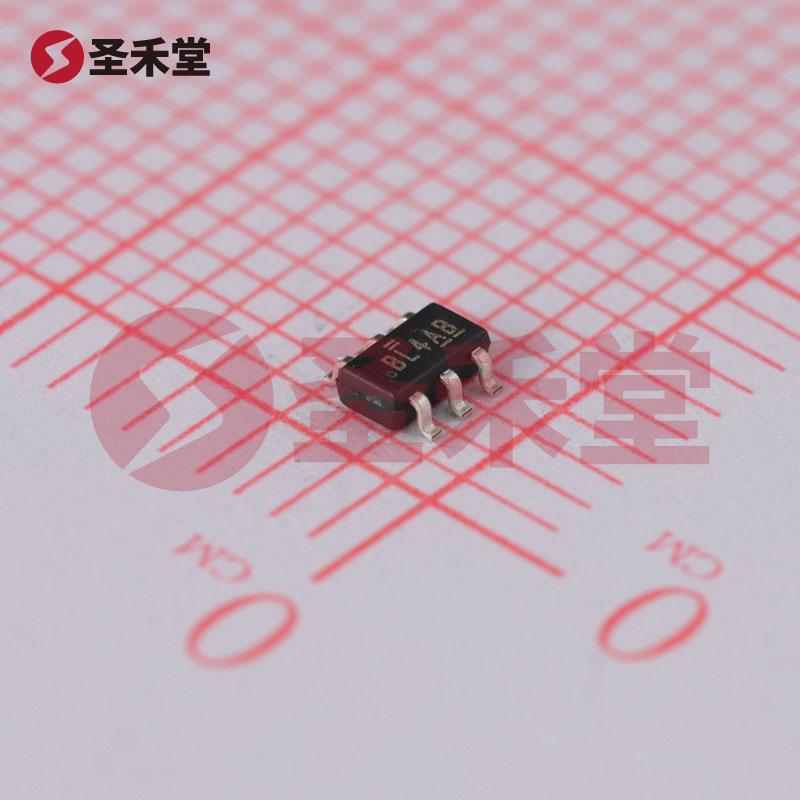

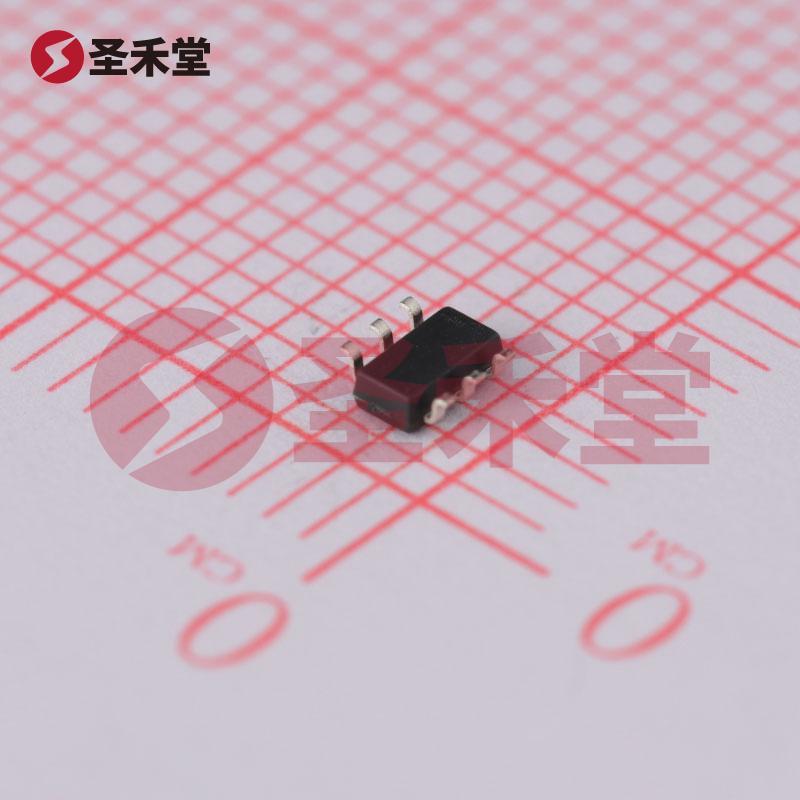

SI3127DV-T1-GE3 产品概述

概述

SI3127DV-T1-GE3 是由威世（VISHAY）公司制造的一款高性能 P 通道 MOSFET，采用表面贴装型封装，具有优异的电气性能和热特性。它的设计目标是为电子设备提供高效的电能管理和控制，广泛用于电源开关、负载调节和其他需要高负载能力的应用场景。

基础参数

SI3127DV-T1-GE3 的主要参数包括：

• 安装类型: 表面贴装型（SMD），便于自动化生产与装配。
• 导通电阻: 在不同门源电压（Vgs）下，这款 MOSFET 的最大导通电阻（Rds On）为 89 毫欧，在 1.5A 电流和 4.5V 驱动电压时测试。低导通电阻确保在开启状态下的能量损耗小，提高系统的能效。
• FET 类型: P 通道，适合于多种负载开关控制方向的需求。
• 漏极电流 (Id): 在 25°C 环境下，该器件可持续承受 3.5A 的漏极电流（Ta），在更高的散热条件下（Tc = 25°C），可以承受高达 13A 的电流值。这样的特性使得它在高应用负载下依然稳定。

额定参数

• 栅源电压: Vgs 的最大值为 ±20V，适应广泛的驱动电压需求。
• 工作温度范围: 它可以在 -55°C 到 150°C 的广泛温度范围内工作，使得 SI3127DV-T1-GE3 适合用于不同的环境条件。
• 漏源电压（Vdss）: 最大 60V，适合用于多种电源管理场合。
• 功率耗散: 最大功率耗散为 2W（Ta）和 4.2W（Tc），这表明该 MOSFET 能够有效管理和散发热量，确保在运行过程中不会过热。

输入电容与栅极电荷

• 输入电容 (Ciss)：在 20V 漏源电压下，最大输入电容为 833pF，能够提供良好的开关速度，对于高频应用尤为重要。
• 栅极电荷 (Qg)：在 10V 时，最大栅极电荷为 30nC，这为驱动电路的设计提供了便利，使得其驱动功耗较低。

Vgs(th) 和性能

• 阈值电压 Vgs(th)：在 250µA 的电流下，最大阈值电压为 3V。这一参数对于电路设计师而言，能够帮助判断在输入信号中何时将 MOSFET 开启，提供稳定的导通状态。

封装与尺寸

SI3127DV-T1-GE3 封装类型为 6-TSOP，具有小巧轻便的特性，适用于高密度线路板设计。这种封装方式不仅节省了空间，同时也提高了电路的集成度和可靠性。

应用场景

SI3127DV-T1-GE3 适用于多种应用，包括但不限于：

• 电源管理系统和电池管理。
• DC-DC 转换器。
• 过载保护和电流检测电路。
• 一系列涉及开关控制的消费电子产品和工业设备。

结语

综上所述，SI3127DV-T1-GE3 是威世公司推出的一款高效、可靠且功能强大的 P 通道 MOSFET，凭借其优异的电流承载能力、低导通电阻和广泛的工作温度范围，适合于现代电子产品的多种应用。无论是在消费电子、工业自动化，还是汽车电子领域，SI3127DV-T1-GE3 都能为设计人员提供灵活性与高性能，是电源控制和管理的重要元件。
