STPS2L25U

STPS2L25U 产品概述

产品简介

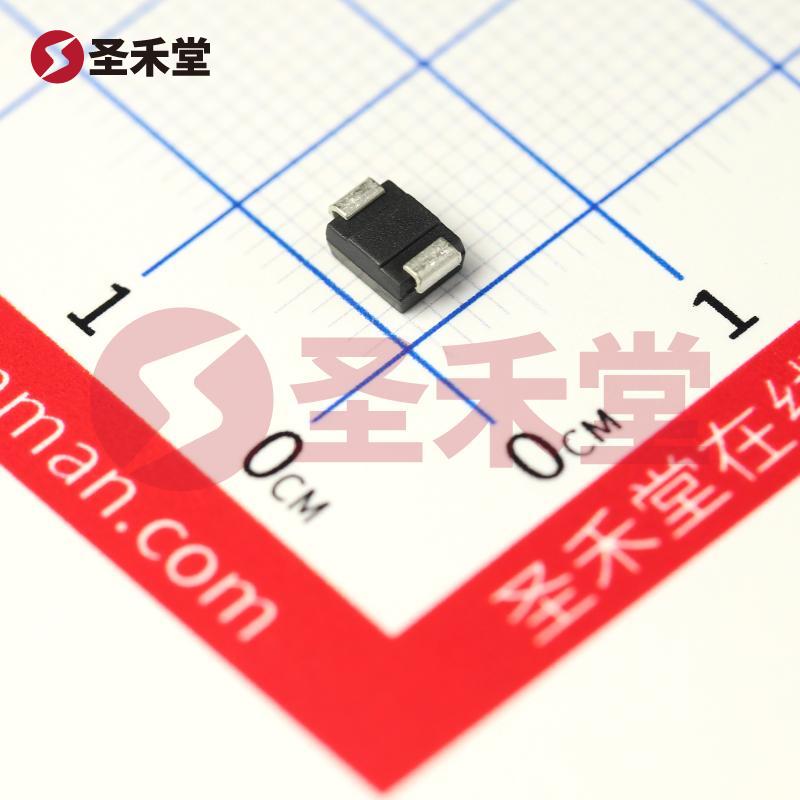

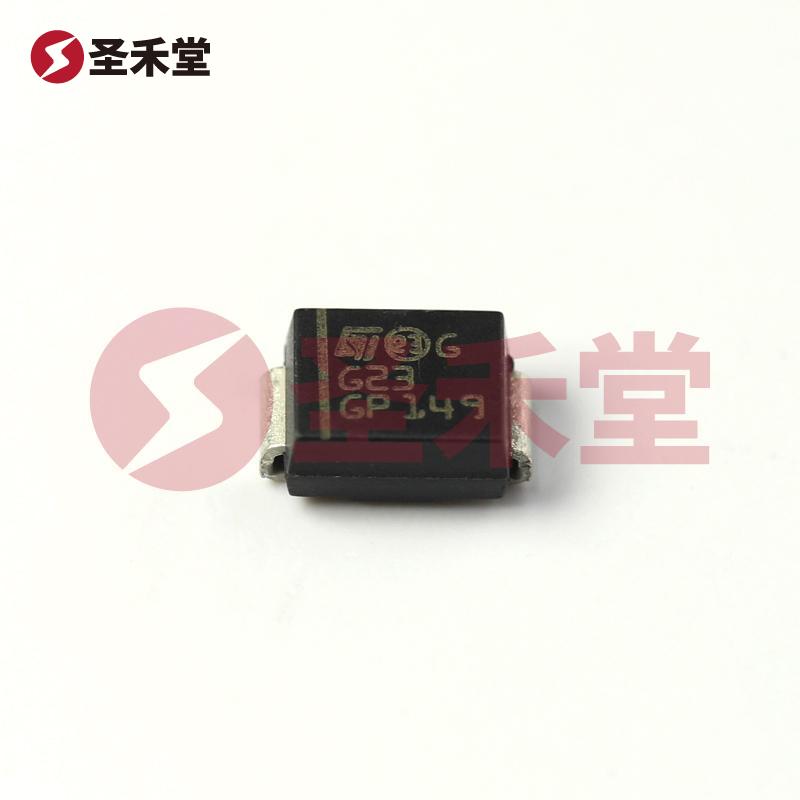

STPS2L25U 是由意法半导体（STMicroelectronics）推出的一款高性能肖特基二极管。该产品采用表面贴装型（SMD）封装，具体为DO-214AA（SMB），广泛应用于各种电子电路中，尤其适合需要快速开关和低正向压降的场合。

主要特性

1. 直流反向耐压（Vr）: STPS2L25U 的最大反向工作电压为25V，使其能够在多种低压电源电路中安全操作。
2. 平均整流电流（Io）: 该二极管能够承受高达2A的平均整流电流，适合多种负载应用。
3. 正向压降（Vf）: 在2A的工作条件下，STPS2L25U 的正向压降为450mV，这一特性使得其在高电流应用中具有出色的能效表现。
4. 反向泄漏电流: 在25V的反向电压下，反向漏电流仅为90µA，极大降低了在高温下的能量损耗，增加了系统的可靠性。
5. 快速恢复特性: 该器件在500ns内完成恢复，满足高频率开关电路的需求，适用于开关电源等高效能应用。

应用场景

STPS2L25U 由于其低正向压降、高效率及良好的热性能，广泛应用于以下领域：

• 电源管理: 可用于开关电源、电池管理系统以及直流/直流转换器中。
• 电压钳位: 在电源电路中，免受瞬态电压和过压损害。
• 整流应用: 由于其优秀的整流能力，适宜用于整流电路和反向保护电路。
• 高频开关电路: 由于其快速恢复特性，该二极管非常适合在高频开关应用中使用，如 DC-DC 转换器和高频逆变器。

规格参数

• 最大直流反向耐压（Vr）: 25V
• 典型平均整流电流（Io）: 2A
• 正向压降（Vf）: 450mV @ 2A
• 最大反向泄漏电流: 90µA @ 25V
• 速度: 快速恢复 =< 500ns, > 200mA (Io)
• 安装类型: 表面贴装型
• 封装类型: DO-214AA (SMB)
• 工作温度范围: 结温最高可达150°C

设计考虑

在设计应用STPS2L25U时，需要确保：

• 散热设计: 尽管该二极管具有良好的热性能，但在高负载条件下，仍需考虑适当的散热措施，以维持其工作稳定性。
• 过载保护: 由于其整流性能出色，建议在电路中配备适当的保险丝或过压保护措施，防止异常条件下的损坏。
• PCB布局: 在布局设计时，确保二极管周围有足够的空间，并优化接地和平面，以减少电感影响和提升电流的效率。

结论

STPS2L25U 是一款理想的肖特基二极管，凭借其低正向压降、高反向耐压和优良的动态特性，能够为各种电子应用提供可靠的解决方案。它的设计理念考虑了现代电源系统对能效与性能的逐步提高要求，能够满足行业内日益增长的高效率、高性能的电源转换需求。通过使用STPS2L25U，设计工程师可以在确保稳定性的同时，改善能量转化的效率，为产品的成功推出提供充分的保障。
