VNN7NV04PTR-E

VNN7NV04PTR-E 产品概述

概述

VNN7NV04PTR-E 是 ST（意法半导体）公司推出的一款高效能N通道功率开关，采用表面贴装型封装（SOT-223）。该器件设计用于电源管理与开关控制，适用于多种工业应用和高温环境。其在低端配置下的特性使其特别适合用于低压驱动与控制电路中的应用。

基础参数

该产品的核心特点包括：

• 工作温度范围：-40°C ~ 150°C，适合在极端环境条件下工作，确保在恶劣的温度条件下也能保持稳定性能。
• 负载电压：可处理最高36V的负载电压，提供足够的电压空间来驱动不同类型的负载。
• 输出电流能力：最大输出电流可达6A，能够支持高负载的应用场景。
• 导通电阻：具有典型的导通电阻为65毫欧的特性，这意味着在开关导通时，功率损耗较低，有助于提升整体系统的能源效率。

功能特点

VNN7NV04PTR-E 的功能特性包括：

• 输入类型：该器件采用非反相输入，当输入信号为高电平时，输出将保持为高电平，这种功能使得其易于与逻辑电路相结合。
• 输出类型：其输出为N通道配置，可以在开关控制的场景中灵活使用，适用于多种负载类型。
• 接口特征：采用开/关控制接口，简化了与其他电路模块的连接，增加了系统集成的便利性。

保护机制

VNN7NV04PTR-E 还具备多种保护机制，确保设备在异常状态下也能安全运行：

• 限流保护：保护器件免受过流损伤，延长器件的使用寿命。
• 超温保护：当温度达到设定阈值时，器件将自动降低输出以防止损坏。
• 过压保护：在超出额定电压时自动关闭输出，保护后续电路不受损伤。

应用场景

VNN7NV04PTR-E 因其优秀的参数和广泛的兼容性，适用于以下应用场景：

• 电源开关：可用于电源管理电路的开关控制，适合用于各种电源适配器及开关电源。
• 电机驱动：在电机控制和车载应用中，用于驱动小型电机，提供可靠的开关操作。
• 灯光控制：可在LED照明控制系统中使用，用于实现高效的开关功能。
• 自动化设备：在工业自动化设备中，大量需要通用开关控制的应用场景可充分发挥其性能。

封装与安装

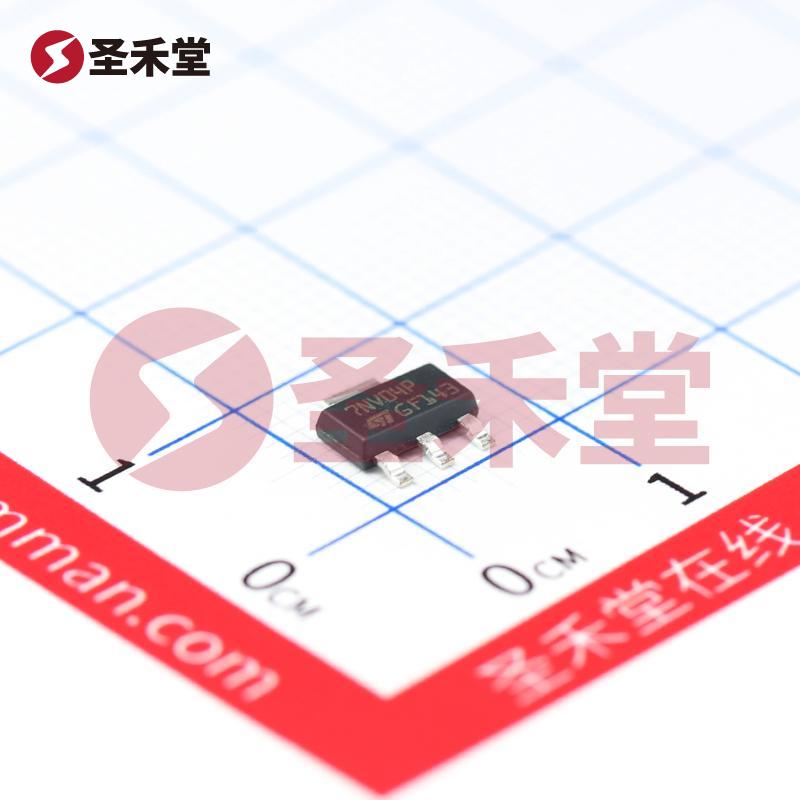

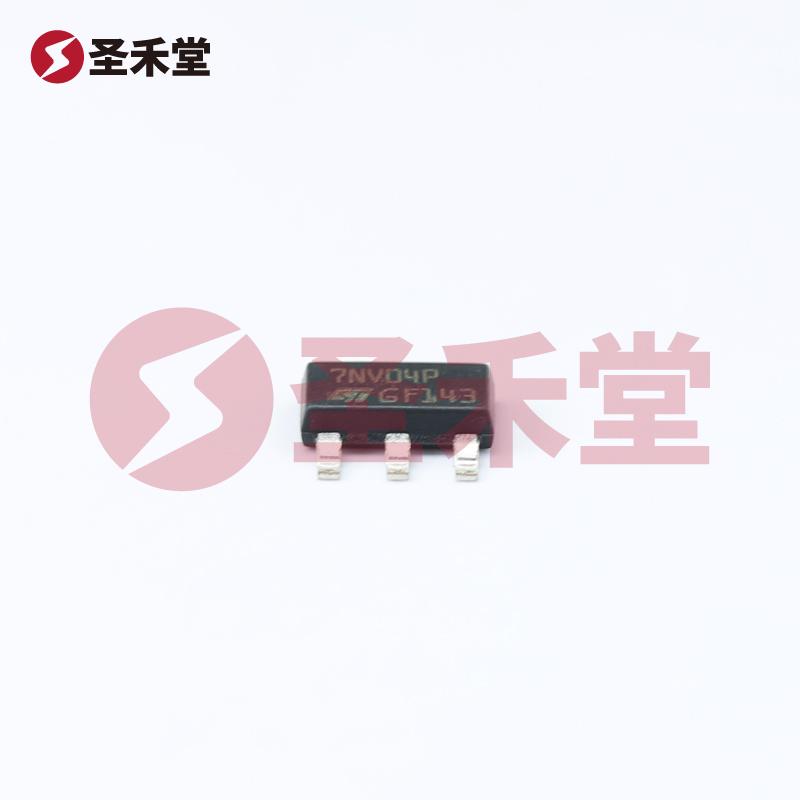

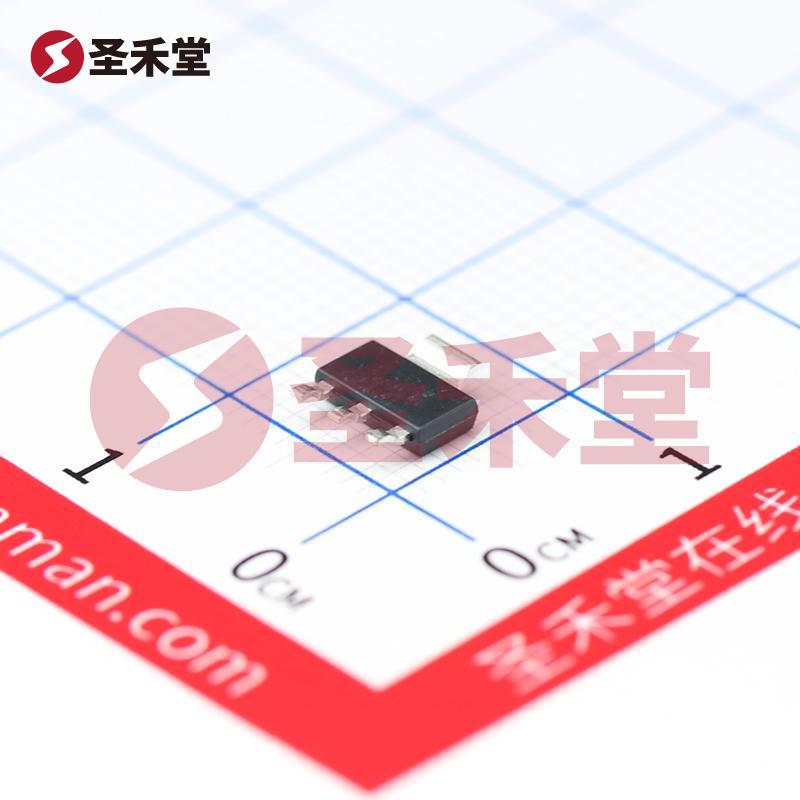

VNN7NV04PTR-E 采用 SOT-223 封装，这种类型的封装适用于空间受限的应用。表面贴装技术（SMT）使其能够方便地集成到现代化的电子设备中，同时提供优良的热性能和电气性能。

结论

作为一款高性能的功率开关，VNN7NV04PTR-E 的设计充分考虑了用户在高效、可靠和安全方面的需求。凭借其宽广的工作温度范围、有效的保护机制以及出色的电气性能，它是各种电源管理和开关控制应用中的理想选择。选择 VNN7NV04PTR-E，用户将能够提高系统的灵活性与效率，同时保证设备的安全性与稳定性。
