DMP4015SPS-13 产品概述

产品简介

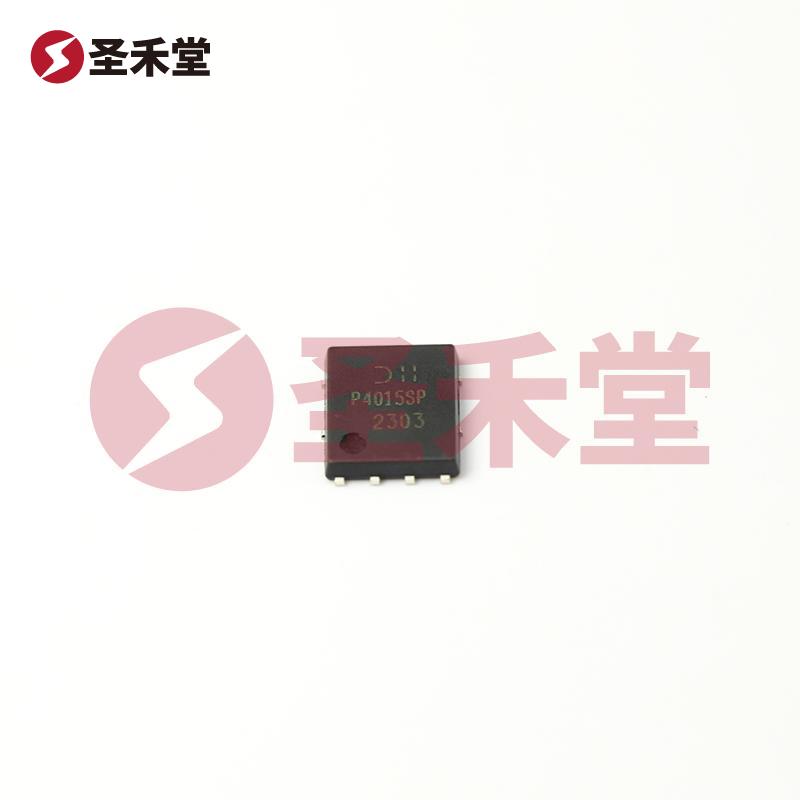

DMP4015SPS-13 是一款高性能 P沟道金属氧化物半导体场效应管 (MOSFET)，它的主要特点包括高漏源电压、较大的电流输出能力及低导通电阻等，适合各种电源管理及开关应用。这款器件由全球知名电子元器件供应商 DIODES（美台）推出，采用先进的 PowerDI5060-8 封装，具备优越的热性能，适合高效率的电路设计。

主要参数

• 类型：P 通道 MOSFET
• 漏源电压 (Vdss)：40V
• 连续漏极电流 (Id)：8.5A（在25°C时）
• 栅源极阈值电压 (Vgs(th))：2.5V @ 250µA
• 漏源导通电阻 (Rds(on))：11mΩ @ 9.8A, 10V
• 最大功率耗散：1.3W（Ta=25°C）
• 工作温度范围：-55°C ~ 150°C（TJ）

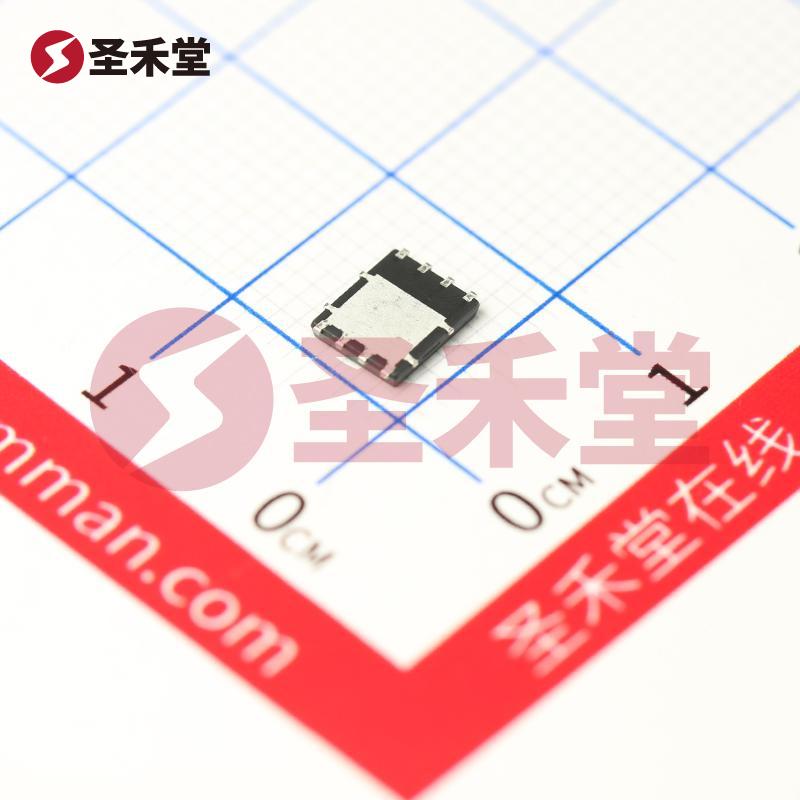

• 封装类型：PowerDI5060-8 (8-PowerTDFN)

应用领域

DMP4015SPS-13 MOSFET 适用于多种电子应用，尤其是在需要高效率和高频转换的场合，例如：

1. 电源供应: 在开关电源中，用作主开关以提高转换效率并降低热损耗。
2. 马达驱动: 在直流电机控制中，用作开关元件以实现精准的速度和方向控制。
3. 电池管理: 在电池充放电管理中，实现低电压损耗和快速开关操作，提高电池使用效率。
4. LED 驱动: 在 LED 照明电路中，控制电流并提供稳定的输出。

性能优势

DMP4015SPS-13 在设计上考虑了多种应用需求，具备以下性能优势：

• 低导通电阻: 仅11mΩ，能够在高电流情况下有效降低功率损耗，提高系统效率。
• 宽工作温度范围: 在-55°C至150°C的工作温度范围内确保了器件在极端环境下的稳定性，适合航空航天、汽车及工业应用。
• 高漏源电压: 可承受高达40V的漏源电压，满足大多数电源应用的要求。
• 表面贴装型设计: 其PowerDI5060-8 封装有助于降低 PCB 设计的空间和提高散热性能。

典型特性

1. 电气特性:

   • 在不同的栅极源电压 (Vgs) 下，器件的导通电阻表现优异，能够实现高效开关操作。
   • 输入电容 (Ciss) 的值为4234pF @ 20V，适合高频开关电路，能够快速充电与放电。

2. 静态特性:

   • 栅极电荷 (Qg) 仅为47.5nC @ 5V，表明该器件在驱动时所需的栅功耗非常低，有助于简化驱动电路设计。

设计注意事项

在使用DMP4015SPS-13时，应注意以下因素：

• 确保 Vgs 不超过 ±25V。
• 采取恰当的散热措施，以避免超过最大功率耗散限制。
• 在高频应用中，保持良好的布局，以减少 parasitic inductance 和 capacitance 的影响。

结论

DMP4015SPS-13 是一款理想的 P 通道 MOSFET，其优异的电气性能和广泛的应用适用性使其成为现代电源管理和开关应用的可靠选择。其设计旨在满足高效能、低损耗的要求，适合各类电子产品开发和应用。对于工程师而言，这款器件将在设计新一代高效电路方面提供极大的便利和支持。
