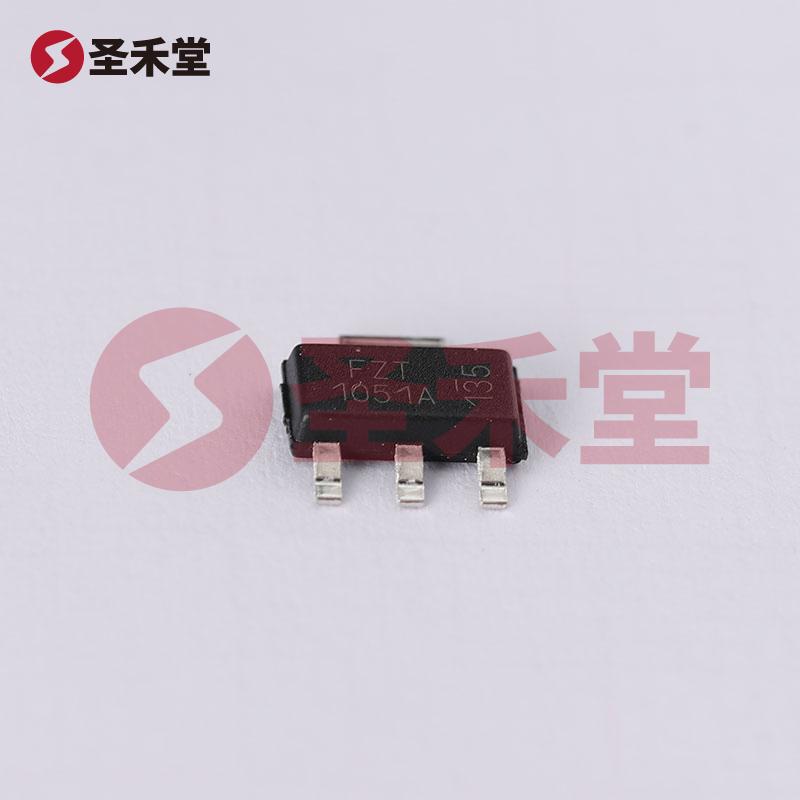

FZT1051ATA

产品概述：FZT1051ATA 三极管 (BJT)

一、基本信息

FZT1051ATA 是一款高性能的 NPN 类型三极管，集电极电流（Ic）最大可达 5A，额定功率为 2.5W，集射极击穿电压（Vce）最大值为 40V。本器件采用 SOT-223 封装，适合表面贴装（SMT），广泛应用于各种电子设备的功率放大与开关控制等场合。

二、关键参数

1. 电气特性

   • 额定功率：2.5W，表明该器件能够安全处理的最大功率。
   • 集电极电流（Ic）：最大 5A，适合高电流应用，确保在负载较重情况下的稳定性。
   • 集射极击穿电压（Vce）：最大 40V，提供良好的电压耐受能力，适合于多种电源电压等级的应用。

2. 饱和压降

   • 不同的集电极电流（Ic）下，Vce 饱和压降的最大值为 340mV（在 100mA 和 5A 时测得），使得在开关操作时能够实现高效能和低功耗。

3. 电流增益（hFE）

   • 在集电极电流为 1A 和 2V 的条件下，DC 电流增益（hFE）最小值为 270，表明该器件具有良好的增益特性，适合信号放大应用。

4. 截止电流

   • 集电极截止电流（I_CE(max)）非常低，达到 10nA，这使得 FZT1051ATA 在关闭状态下的漏电流极小，进一步提高了其能效和电路的稳定性。

5. 工作频率

   • 该器件的跃迁频率为 155MHz，表明其可用于高频应用，因此非常适合快速开关操作。

6. 工作温度范围

   • FZT1051ATA 的操作温度范围为 -55°C 到 150°C，极大的扩大了其应用场合，不论在严酷的环境下还是温度变化较大的应用中均能稳定工作。

三、应用领域

FZT1051ATA 三极管广泛应用于以下几个方面：

1. 功率放大：由于其良好的电流增益特性，该三极管可以用于音频放大器、RF 放大器等多种场合，以加强信号的输出能力。

2. 开关控制：其最大集电极电流可满足高功率开关的需求，适用于各种电源控制、驱动电路等。

3. 电源管理：FZT1051ATA 在电源转换器、稳压器等设备中可以有效调节电压和电流，确保电子器件的稳定运行。

4. 汽车电子：因其宽温工作范围，FZT1051ATA 也广泛应用于汽车电子领域，例如电机驱动、车内照明及其他控制系统。

5. 家用电器：其高功率与高电流特性使得这款三极管适用于各种家电的控制与驱动电路。

四、封装与安装

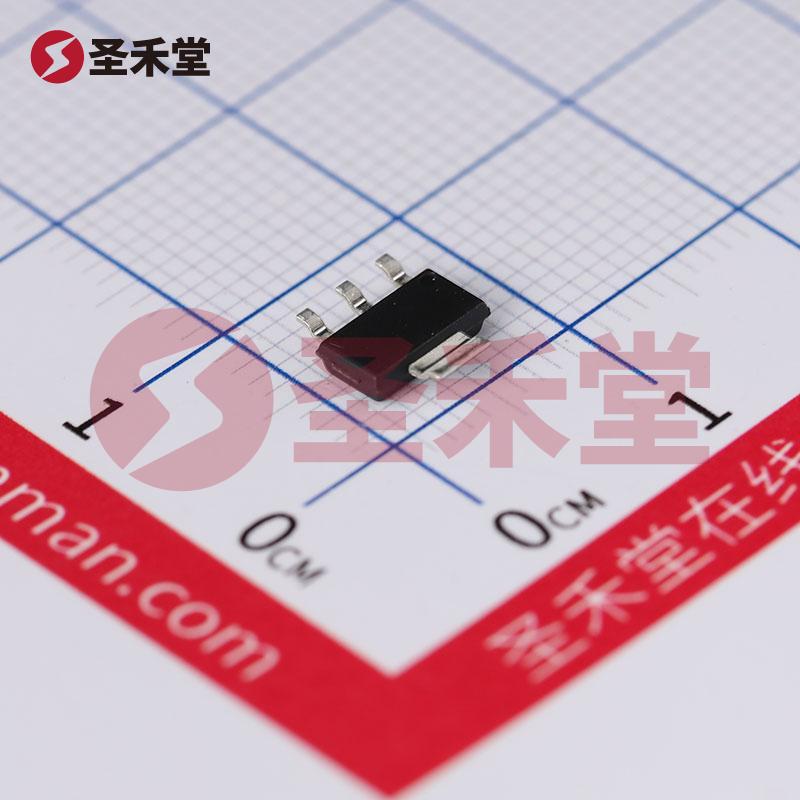

FZT1051ATA 具有 SOT-223 封装，此种封装不仅体积小、便于表面贴装，而且通过集成的引脚布局提高了配合的简易性和可靠性。设计师在产品布局时可更灵活地安排电路板，提高了PCB板的设计灵活性。

五、总结

FZT1051ATA 是一款高度集成且性能优异的 NPN 三极管，适合于多样化的电子应用。凭借其强大的电气特性、广泛的应用场景及方便的表面贴装特性，该产品必将在现代电子设备中发挥重要作用。通过选择 FZT1051ATA，设计师能够提高电路的效率与可靠性，满足日益增长的市场需求。
