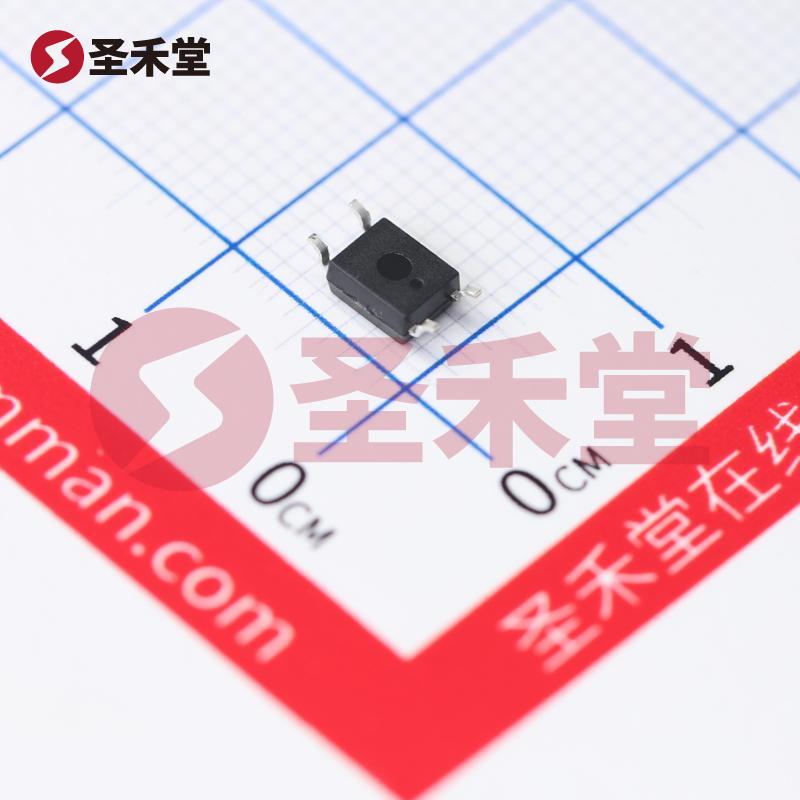

注：图像仅供参考，请参阅产品规格
HCPL-181-00BE
- 商品编码： BM0000285894复制
- 品牌： AVAGO(安华高)复制
- 封装： SOP-4-2.54mm复制
- 包装： -
- 重量： 0.113g复制
- 描述： 晶体管输出光耦 DC 光电三极管 50mA 1.2V复制
HCPL-181-00BE参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 输出类型 | 光电三极管 |
| 正向压降(Vf) | 1.2V |
| 输出电流 | 50mA |
| 隔离电压(Vrms) | 3.75kV |
| 直流反向耐压(Vr) | 6V |
| 负载电压 | 80V |
| 输出通道数 | 1 |
属性 | 参数值 |
|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA |
| 上升时间(tr) | 4us@2mA,100Ω |
| 下降时间 | 3us |
| 工作温度 | -55℃~+100℃ |
| 电流传输比(CTR)最小值 | 50% |
| 电流传输比(CTR)最大值/饱和值 | 600% |
| 总功耗(Pd) | 170mW |
| 正向电流(If) | 50mA |
HCPL-181-00BE手册
HCPL-181-00BE概述
产品概述：HCPL-181-00BE
一、引言
HCPL-181-00BE是一款高性能的光电隔离元件，由安华高（AVAGO）制造。它集成了一个光电三极管，具备优异的隔离特性和快速的响应时间，广泛应用于各种电子设备中，以实现信号的电气隔离和控制。该产品以其卓越的性能和稳定性，成为许多工业和消费电子产品中不可或缺的元器件。
二、基本特性
输出特性：HCPL-181-00BE的主要特点是其具有50mA的输出电流能力。在较低的电压环境下（如1.2V），它依然能够保持稳定的工作状态，尤其适合低功耗的应用场景。
封装类型：该元件采用4-Mini-Flat封装，尺寸为2.54mm间距，非常适合小型化电子设备的设计，能够有效节省PCB空间。
隔离电压：产品具备良好的电气隔离特性，通常能够支持高达5000Vrms的隔离电压，这使得它在高电压环境中依然能够安全工作，降低了电气故障的风险。
响应时间：HCPL-181-00BE具有快速的开关特性，响应时间仅在微秒级，适合于高速信号的传输和处理。其瞬态响应能力使之能够在信号变化时快速作出反应，从而保障系统的良好性能。
工作温度范围：该器件支持宽工作温度范围，通常在-40°C到85°C之间，保证了其在不同环境下的稳定性和可靠性。
三、应用领域
HCPL-181-00BE由于其优异的性能，适用于多种应用领域，包括但不限于：
工业自动化：在工业控制系统中，HCPL-181-00BE通常用于传感器、执行器和控制电路之间的信息隔离，确保信号的完整性，同时保护设备免受高电压和瞬态干扰的影响。
电源管理：很多电源开关和电源监视系统使用光电隔离器件进行反馈控制，HCPL-181-00BE凭借其快速响应和高隔离电压特性，成为此类应用的热门选择。
通信设备：在各种通信设备中，信号传输的稳定性至关重要。HCPL-181-00BE可以用于传输信号的前期隔离，确保数据的准确性和防止噪声干扰。
消费电子：随着电子产品趋向小型化和高集成化，HCPL-181-00BE成为智能家居、可穿戴设备等领域中重要的一部分，用于实现不同模块间的电气隔离和安全控制。
四、总结
HCPL-181-00BE是一款结合高性能、紧凑封装和出色的隔离能力于一体的光电隔离器件。无论是在工业、通信还是消费电子领域，它的应用都彰显了其卓越的技术优势。这款光电三极管不仅能够确保信号的安全和有效传输，还能提升系统的稳定性和可靠性，突显出其在现代电子设计中的重要地位。因此，对于需要电气隔离、安全保护以及快速信号传输的设计方案，HCPL-181-00BE无疑是一个理想的选择。
