漏源电压(Vdss) | 55V | 连续漏极电流(Id)(25°C 时) | 4.7A,3.4A |
栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 50mΩ @ 4.7A,10V |
最大功率耗散(Ta=25°C) | 2W | 类型 | N沟道和P沟道 |
FET 类型 | N 和 P 沟道 | FET 功能 | 标准 |
25°C 时电流 - 连续漏极 (Id) | 4.7A,3.4A | 不同 Id、Vgs 时导通电阻(最大值) | 50 毫欧 @ 4.7A,10V |
不同 Id 时 Vgs(th)(最大值) | 1V @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 36nC @ 10V |
不同 Vds 时输入电容 (Ciss)(最大值) | 740pF @ 25V | 功率 - 最大值 | 2W |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
封装/外壳 | 8-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 8-SO |

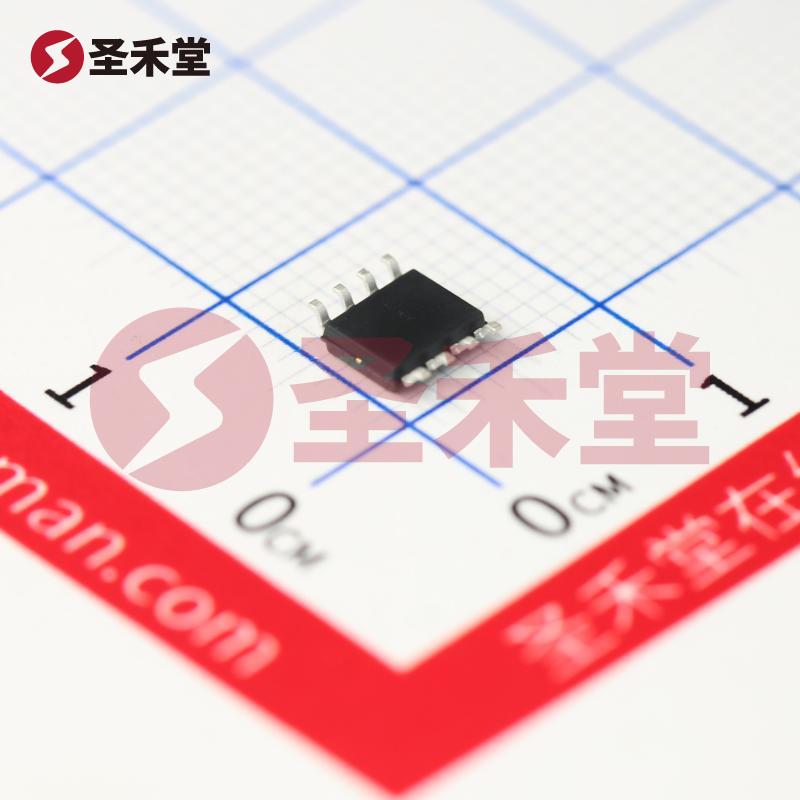

产品概述:IRF7343TRPBF
IRF7343TRPBF是一款由英飞凌(Infineon)推出的高性能场效应管(MOSFET),其设计初衷是为了满足现代电子设备日益增长的功率管理和信号切换需求。该器件采用SO-8封装形式,并包括一个N沟道和一个P沟道的MOSFET,提供了灵活的设计选择,适用于广泛的应用场景。
高漏源电压(Vdss): IRF7343TRPBF的漏源电压高达55V,使其能够在许多高压应用中使用,包括电源管理、逆变器和电机驱动等。
连续漏极电流(Id): 在25°C的环境温度下,N沟道允许的连续漏极电流为4.7A,而P沟道则为3.4A。这些参数使得IRF7343TRPBF非常适合用于高电流应用,能够有效地应对负载变化。
低导通电阻: IRF7343TRPBF的漏源导通电阻为50mΩ(在4.7A,10V条件下),确保在开关操作时能保持最低的功耗和发热。这一特性对于提高效率和延长设备的使用寿命至关重要。
较低的栅源极阈值电压(Vgs(th)): 该器件的栅极阈值电压最大值为1V(在250µA电流下),允许用户在较低的驱动电压下实现高效开关操作,非常适合低压控制电路。
高频性能及小型化: IRF7343TRPBF的输入电容(Ciss)最大值为740pF(在25V时),以及其栅极电荷(Qg)为36nC(在10V时),使其适用于高频开关应用,能够有效减少开关损耗。
宽工作温度范围: 该器件的工作温度范围从-55°C到150°C,确保其在极端环境下的可靠性和稳定性,适合高温和低温的工业应用。
IRF7343TRPBF的设计使其适用于多个领域,包括但不限于:
总体而言,IRF7343TRPBF是一款集高性能、低功耗和多功能于一体的MOSFET产品,能够满足各类现代电子产品对功率和效率的严格要求。由于其兼具N沟道和P沟道的设计,为工程师提供了更大的灵活性,便于产品布局和系统级设计。此外,英飞凌作为这一领域的知名品牌,确保了IRF7343TRPBF在性能和可靠性上的卓越表现,使其成为电子设计中不可或缺的重要元件。
