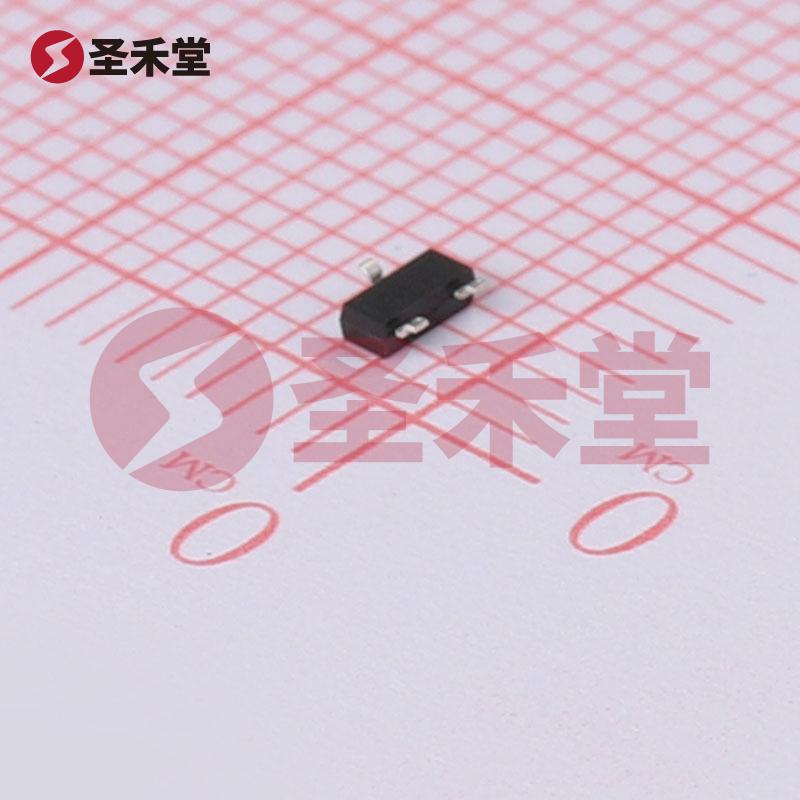

商品图片2

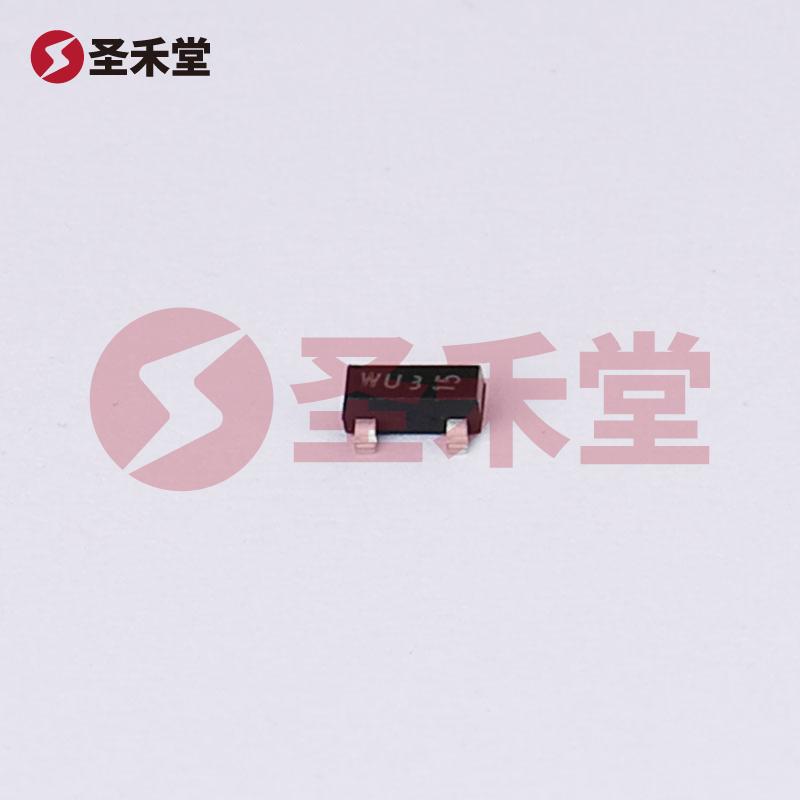

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

PESD15VS2UT,215

商品编码: BM0000286152
品牌 :
Nexperia(安世)
封装 :
TO-236AB
包装 :
编带
重量 :
0.024g
描述 :
40V-夹子-5A(8-20µs)-Ipp-TVS-二极管-表面贴装型-TO-236AB
库存 :
5242(起订量1,增量1)
批次 :
24+
数量 :
X
0.331
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.331
--
3000+
¥0.293
--
30000+
产品参数
产品手册
产品概述

PESD15VS2UT,215参数

极性单向反向截止电压(Vrwm)15V
最大钳位电压40V峰值脉冲电流(Ipp)5A
峰值脉冲功率(Ppp)160W击穿电压17.6V
通道数双路工作温度-65℃~+150℃@(Ta)
类型ESD

PESD15VS2UT,215手册

PESD15VS2UT,215概述

产品概述:PESD15VS2UT,215

一、基本信息

PESD15VS2UT,215是一款高性能的瞬态抑制二极管(TVS二极管),专为保护敏感电子设备免受瞬态电压(如ESD、浪涌、雷击等)冲击而设计。此器件的主要特性包括单向极性、较高的击穿电压和优异的脉冲处理能力,使其成为广泛应用于各种电子设备的理想选择。

二、技术参数

  1. **极性:**该二极管为单向元件,适合于单向电流的应用场合。
  2. **峰值脉冲电流(Ipp):**在10/1000µs脉冲条件下,其最大脉冲电流为5A,且在8/20µs条件下表现出色,能够有效地抑制瞬态电压。
  3. **箝位电压(Vc):**当通过最大脉冲电流时,其最大箝位电压为40V,确保对负载的安全和长期稳定。
  4. **击穿电压(Vbr):**最小击穿电压为17.6V,保护电路在超过此电压时启动,防止对下游器件的损伤。
  5. **反向关断电压:**该器件的反向关断电压(Vwm)典型值为15V(最大),在正常工作条件下提供足够的头部电压,以保证设备安全运行。
  6. **功率承受能力:**该二极管的峰值脉冲功率为160W,适合处理高能量的瞬态电压事件。

三、应用场景

PESD15VS2UT,215广泛应用于各种需要保护的电子设备中,包括:

  • **通讯设备:**手机、平板电脑、路由器等设备的USB接口或信号线保护。
  • **消费电子:**电视、音响、游戏机等产品的电源供给和信号传输保护。
  • **工业控制:**PLC、传感器等工业现场设备的过电压保护。
  • **汽车电子:**车载电子设备及其控制系统的瞬态电压保护。

四、技术优势

  1. **高效能抑制:**具备高峰值脉冲电流和较低的箝位电压,能够迅速响应和抑制瞬态脉冲,对敏感元件提供有效保护。
  2. **宽工作温度范围:**工作温度范围为-65°C至150°C,适合在极端环境下运行,增强了器件的可靠性与耐用性。
  3. **小型化封装:**采用TO-236AB(SC-59, SOT-23-3)小型化表面贴装型封装,适合现代电子产品对空间的要求。
  4. **优秀的功率处理能力:**即使在高能量瞬态脉冲发生时,该二极管仍能保持稳定,不会轻易失效,确保设备的长期稳定运行。

五、总结

PESD15VS2UT,215是一款出色的瞬态电压抑制二极管,结合了高峰值电流处理能力、低箝位电压和宽工作温度范围,非常适合用于广泛的电子应用中。凭借Nexperia(安世)在电子元件领域的专业技术与质量保证,该产品为设计工程师提供了一个安全、可靠的解决方案,保护敏感电子设备免受瞬态电压的影响。无论是针对个人消费级电子产品还是工业应用,PESD15VS2UT,215都能满足高要求的保护需求,是您不可或缺的电子防护元件。
