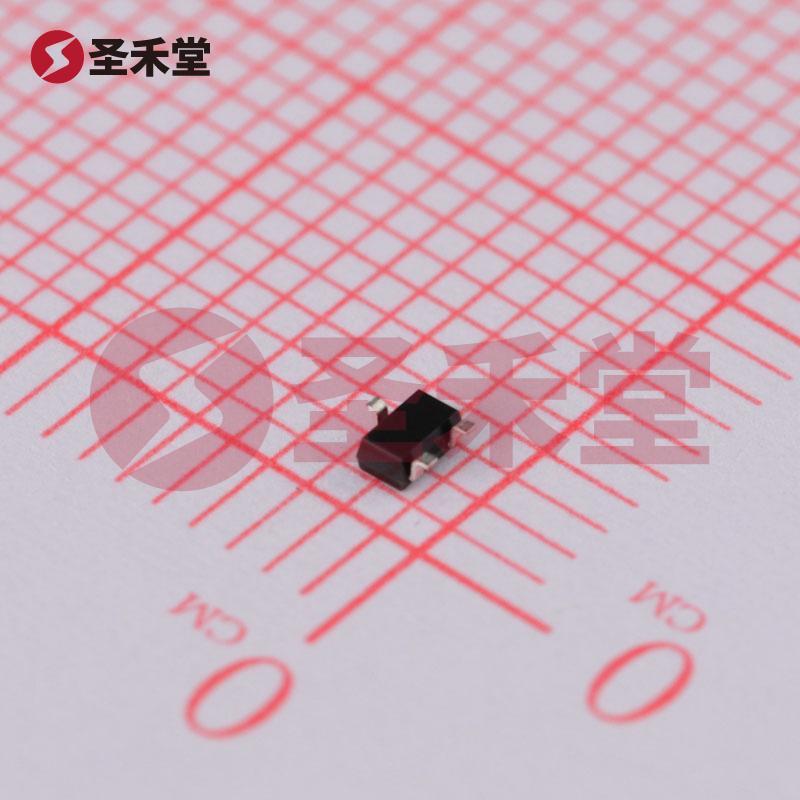

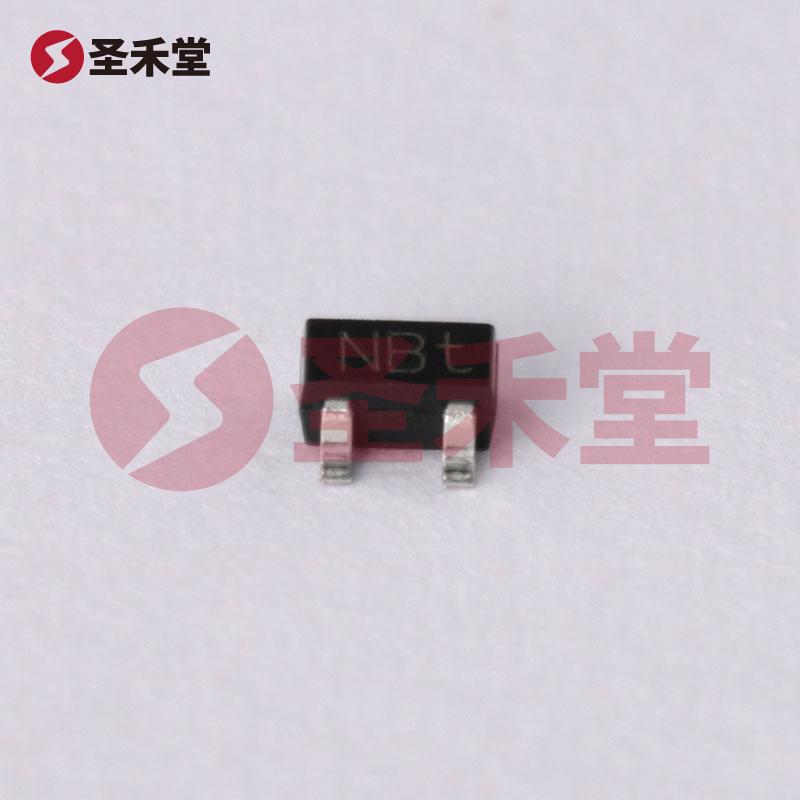

注：图像仅供参考，请参阅产品规格
PESD1CAN-UX
- 商品编码： BM0000286153复制
- 品牌： Nexperia(安世)复制
- 封装： SOT-323复制
- 包装： 编带复制
- 重量： 0.023g复制
- 描述： 50V-夹子-3A（8-20µs）-Ipp-TVS-二极管-表面贴装型-SOT-323复制
PESD1CAN-UX参数
属性 | 参数值 |
|---|---|
| 极性 | 双向 |
| 反向截止电压(Vrwm) | 24V |
| 钳位电压 | 50V |
| 峰值脉冲电流(Ipp) | 3A@8/20us |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 击穿电压(VBR) | 27.8V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1nA |
| 通道数 | 双路 |
| 工作温度 | -55℃~+150℃ |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 |
| 类型 | ESD |
| Cj-结电容 | 9.3pF |
PESD1CAN-UX手册
PESD1CAN-UX概述
PESD1CAN-UX 产品概述
基本信息
PESD1CAN-UX是一款由Nexperia（安世）推出的高性能瞬态电压抑制（TVS）二极管，专门为汽车和其他高要求的电子应用设计。该器件具有优良的反向击穿特性，可以有效保护敏感电子元件免受瞬态电压事件（如电压浪涌和静电放电）的影响。封装采用小型化的SOT-323，适合表面贴装，在有限空间内提供强大的性能。
主要特性
双向极性设计：PESD1CAN-UX采用双向结构，适用于各种应用场景，可在正负电压瞬变条件下工作，有效保护电路中的敏感元件。
高峰值脉冲电流承载能力：该产品的峰值脉冲电流可达3A（以10/1000µs脉冲测量），在面对电压浪涌时，能够有效吸收和限制过电压，保护后端电路的安全。
击穿电压和箝位电压：PESD1CAN-UX的击穿电压最小为25.4V，确保在工作电压下不会发生意外导通；其箝位电压为50V，能够在瞬态过电压情形下迅速限制电压，减少对其他元器件的影响。
宽工作温度范围：该器件的工作温度范围从-55°C到150°C，能够适应苛刻的环境条件，特别适合汽车应用中的动态温度变化。
低电容值：在1 MHz频率下，其电容值为9.3pF，这一特性使其在高频应用中表现出色，有助于维护信号完整性，适合处理CAN总线及其他高速数据传输接口。
应用场景
PESD1CAN-UX广泛应用于汽车电子产品和工业控制系统中，尤其适用于：
- CAN总线系统：为车辆中的通信线路提供瞬态电压保护。
- 传感器接口：保护敏感传感器电路，避免瞬态电压对其造成损坏。
- 通信设备：在数据与信号线中，增强电气安全性，保证设备的可靠性。
安装与封装
PESD1CAN-UX采用SOT-323标准封装，具备小型化、高集成度的特性，适合自动化生产线的表面贴装工艺。该封装形式有助于节省PCB空间，并能有效降低由长引线造成的寄生电感对性能的影响。
总结
总之，PESD1CAN-UX是一款结合了高性能、宽工作温度范围、低电容和出色的电气特性的TVS二极管，尤其适合汽车级和CAN等关键应用。其小型化的SOT-323封装不仅使得安装更加方便，同时大幅提升了整体电路设计的灵活性与效率。无论是在严苛的汽车环境下，还是在高频数据传输场合，PESD1CAN-UX都能够为您的电子设备提供可靠的过压保护，是工程师在电路设计中值得信赖的选择。
