S2G-13-F

产品概述：S2G-13-F 二极管

一、产品概述

S2G-13-F 是一款高性能通用二极管，由美台（DIODES）公司生产，采用 SMBS（DO-214AA）封装。它的设计旨在满足电力电子和消费类电子设备中对可靠性的严格要求。该二极管拥有优越的电气特性和广泛的应用场景，适合用于整流、电源供应、逆变器以及信号整流等电路中。

二、主要性能参数

1. 直流反向耐压（Vr）：S2G-13-F 的最大直流反向耐压为 400V，这使得它可以在高电压应用中稳定工作，适用于需要处理高达 400V 电压的场合。

2. 平均整流电流（Io）：该器件的平均整流电流为 1.5A，表明它可以持续承载该电流而不会出现过热或失效。这对于许多中等功率的整流器设计尤其重要。

3. 正向压降（Vf）：在额定平均整流电流 1.5A 的条件下，正向压降为 1.15V。这条参数对于提升系统的转换效率至关重要，低的 Vf 有助于减少能量损耗和热量生成。

4. 反向恢复时间：S2G-13-F 的反向恢复时间超过 500ns（>200mA），意味着其在高频开关应用中能够有效限制反向电流，降低电磁干扰（EMI），使其适用于开关电源等快速反向操作环境。

5. 反向泄漏电流：在 400V 时，其反向泄漏电流仅为 5µA，表明该二极管在高电压条件下能够有效防止不必要的电流流动，从而提高了能效和可靠性。

6. 结温范围：工作温度范围为 -65°C 至 150°C，S2G-13-F 能够在极端环境条件下工作，适用于苛刻的工业或者汽车应用场景。

7. 电容特性：在 4V 和 1MHz 下的电容值为 20pF，提供了良好的高频性能，适合于高频开关电源的设计。

三、封装及安装

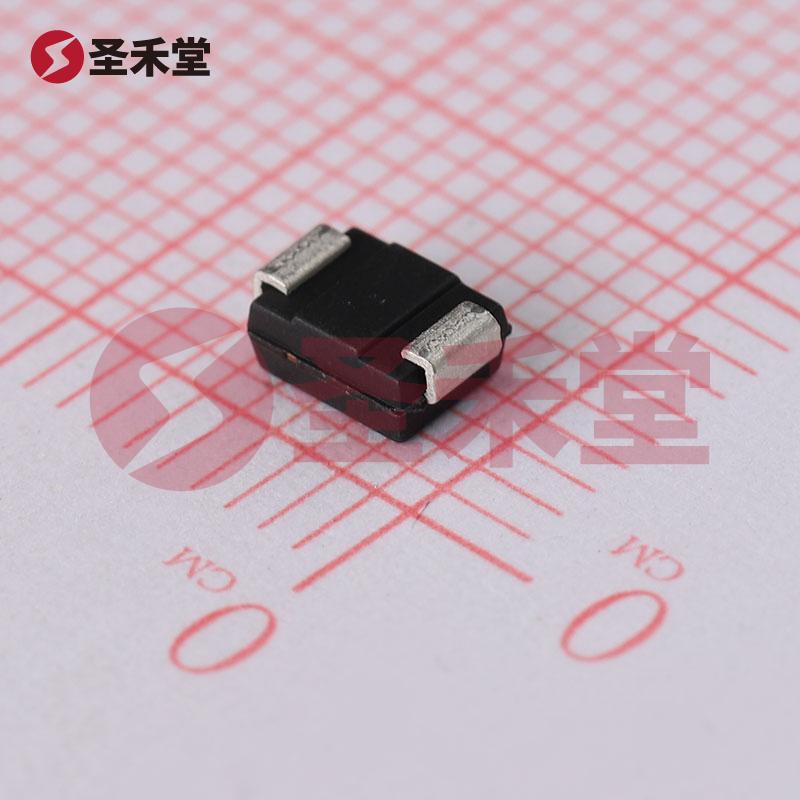

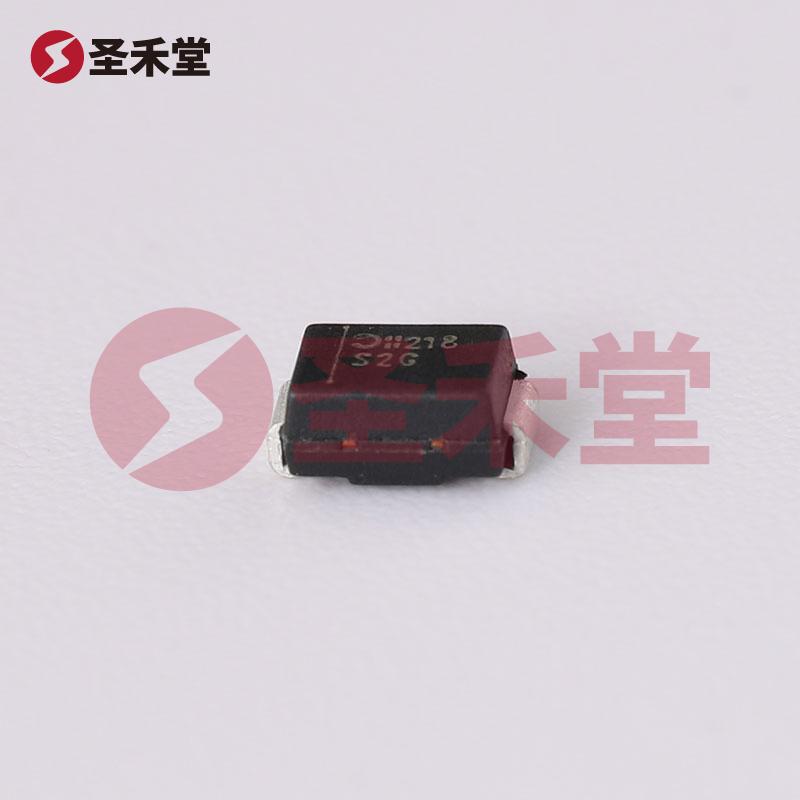

S2G-13-F 采用的是 DO-214AA（SMB）表面贴装型封装，使其易于在现代PCB设计中布局。比较传统的引脚封装，表面贴装型封装可以提供更好的空间利用率和更简易的自动化生产过程。

四、应用场合

由于其出色的电气性能和耐用性，S2G-13-F 适用于多种应用场景，包括但不限于：

• 开关电源（SMPS）：用于整流电路，以便高效地将交流电转换成直流电。
• 逆变器：在太阳能、电动车及其他可再生能源系统中，用于将直流电转回交流电。
• 电机驱动：在直流电机等设备的驱动电路中，能够承受电流冲击和反向电流。
• 整流应用：实现高效整流，减少电力损耗。
• 汽车电子：任意汽车应用中需要电气保护和信号整流的线路。

五、总结

S2G-13-F 二极管是一款功能强大、性能稳定的通用二极管，凭借其高反向耐压、低正向压降及优异的电气特性，使其广泛适用于各种电子产品和电力电子应用。无论是在高频开关电源还是复杂的逆变器设计中，S2G-13-F 都是设计工程师的可靠选择，为现代电子设备提供了强有力的性能保障。
