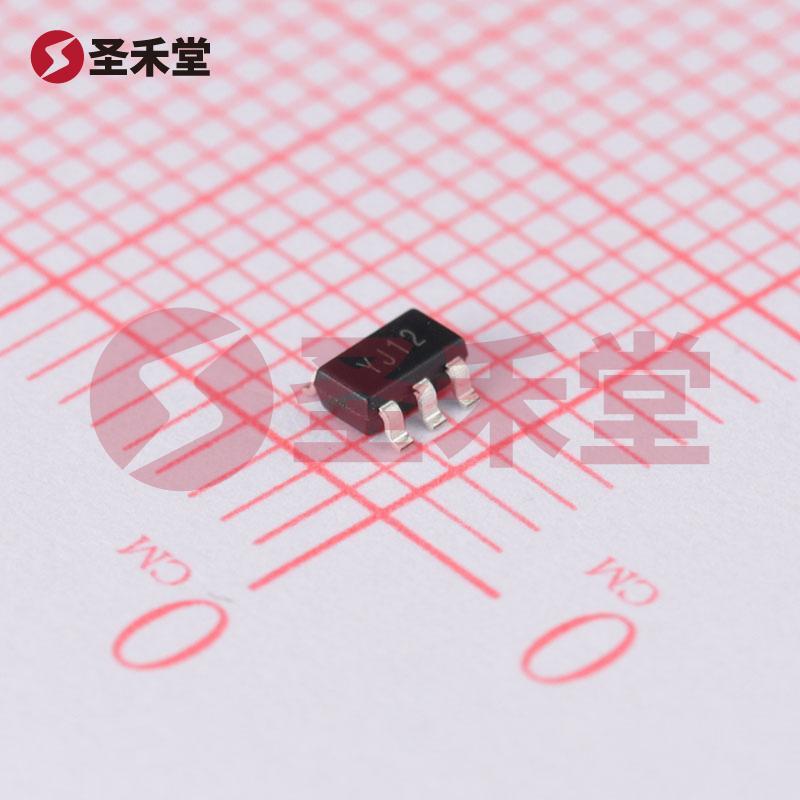

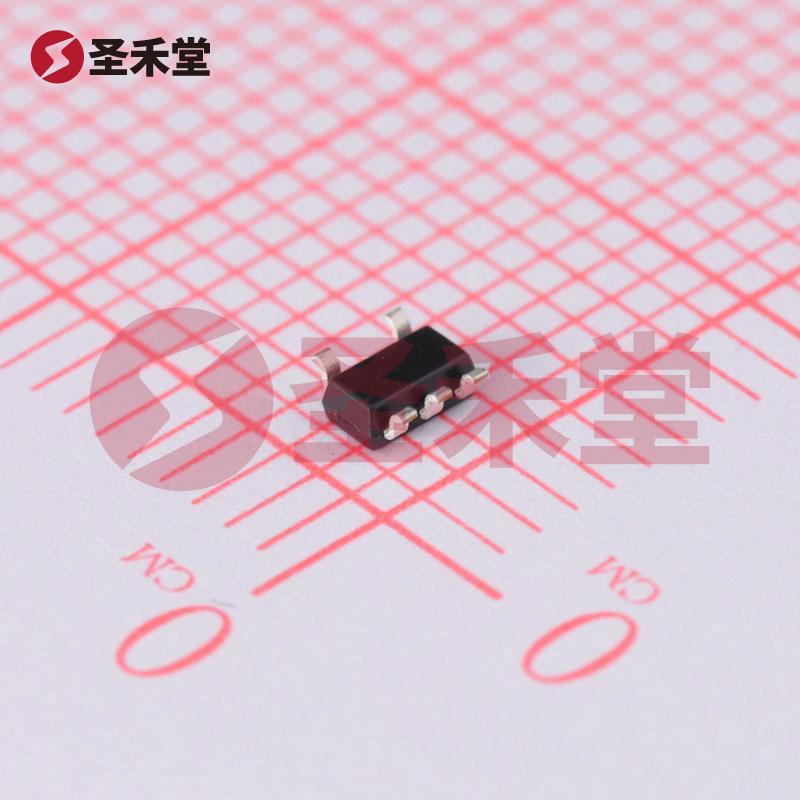

注：图像仅供参考，请参阅产品规格
SGM2019-1.2YN5G/TR
- 商品编码： BM0000286244复制
- 品牌： SGMICRO(圣邦微)复制
- 封装： SOT-23-5复制
- 包装： -
- 重量： 0.038g复制
- 描述： 线性稳压器(LDO) 固定 5.5V 300mA 1.2V复制
SGM2019-1.2YN5G/TR参数
属性 | 参数值 |
|---|---|
| 输出极性 | 正极 |
| 工作电压 | 5.5V |
| 输出电压 | 1.2V |
| 输出电流 | 300mA |
| 电源纹波抑制比(PSRR) | 77dB@(217Hz) |
| 压差 | 400mV@(300mA) |
属性 | 参数值 |
|---|---|
| 静态电流(Iq) | 100uA |
| 噪声 | 30uVrms |
| 功能特性 | 使能控制；过流保护；噪声旁路端子；热关断 |
| 工作温度 | -40℃~+85℃@(Ta) |
| 输出类型 | 固定 |
| 输出通道数 | 1 |
SGM2019-1.2YN5G/TR手册
SGM2019-1.2YN5G/TR概述
SGM2019-1.2YN5G/TR 产品概述
SGM2019-1.2YN5G/TR 是由圣邦微（SGMICRO）推出的一款线性稳压器（LDO），专为电压稳压应用而设计。该产品具有固定输出电压、优良的电源抑制比及宽范围的工作温度，广泛应用于各种电子设备中，尤其适合对电源稳压要求较高的场合。
主要参数概述
输出类型和电压： SGM2019-1.2YN5G/TR 的输出电压固定为 1.2V，能够为一系列数字电路和模拟电路提供稳定的工作电压。这种固定的输出特性使得设计人员无需额外配置电压调整电路，从而简化了电路设计和降低了成本。
输入电压范围： 该稳压器的最大输入电压为 5.5V，使其能够覆盖多个典型的电源电压，适应性强，能与常用的 5V、3.3V 电源兼容。这为设计师在选择电源时提供了更大的灵活性。
输出电流： 该 LDO 具有最大输出电流 300mA 的能力，能够满足大部分低功耗设备的需求。无论是用于传感器、通信模块，还是小型微控制器，SGM2019-1.2YN5G/TR 都可以提供稳定可靠的电流供应。
压降（Dropout Voltage）： SGM2019-1.2YN5G/TR 的最大压降为 400mV @ 300mA，使其在低压差应用中表现出色。当输入电压接近最低需要的输出电压时，仍能保持足够的效率，对于延长电池供电设备的运行时间尤为重要。
电源抑制比（PSRR）和纹波抑制： 该稳压器的 PSRR 达到 74dB（1kHz），表明其能够有效地抑制电源噪声，提供干净的输出电压。这一特性对于在嘈杂电源环境（如开关电源）中使用非常重要，能够确保敏感电子设备的稳定工作。
工作温度范围： SGM2019-1.2YN5G/TR 的工作温度范围广泛，从 -40℃ 到 85℃，使得其在各种环境温度下均能可靠工作，适合汽车电子、工业设备以及其他恶劣环境下的应用。
封装和应用
SGM2019-1.2YN5G/TR 采用 SOT-23-5 封装，体积小巧，适合空间受限的电路设计。其轻便的特性使其成为诸如便携式设备、消费电子、通信设备中的理想选择。设计师可以方便地将其集成到 PCB 板中，节省空间，同时降低整体设计的复杂性。
典型应用
SGM2019-1.2YN5G/TR 可广泛应用于下列领域：
- 便携式电子设备：如智能手机、平板电脑等，稳定的供电是保证设备性能的前提。
- 传感器和监控设备：如温度传感器、压力传感器等，往往需要稳定的低电压供电。
- 工业控制单元：在自动化设备中，LDO 可用于提供优质电源，确保系统可靠运行。
- 汽车电子：自动驾驶、娱乐系统等需要在恶劣条件下稳定工作。
结论
SGM2019-1.2YN5G/TR 是一款性能卓越的线性稳压器，凭借其固定输出、优良的电压抑制能力和宽温工作范围，为设计师提供了可靠的电源解决方案。其出色的规格和灵活的应用场景，使其成为现代电子设计中不可或缺的重要元件。无论是在新产品开发还是现有产品的升级中，SGM2019-1.2YN5G/TR 都展示了其独特的价值。
