B140Q-13-F复制

B140Q-13-F 产品概述

一、产品简介

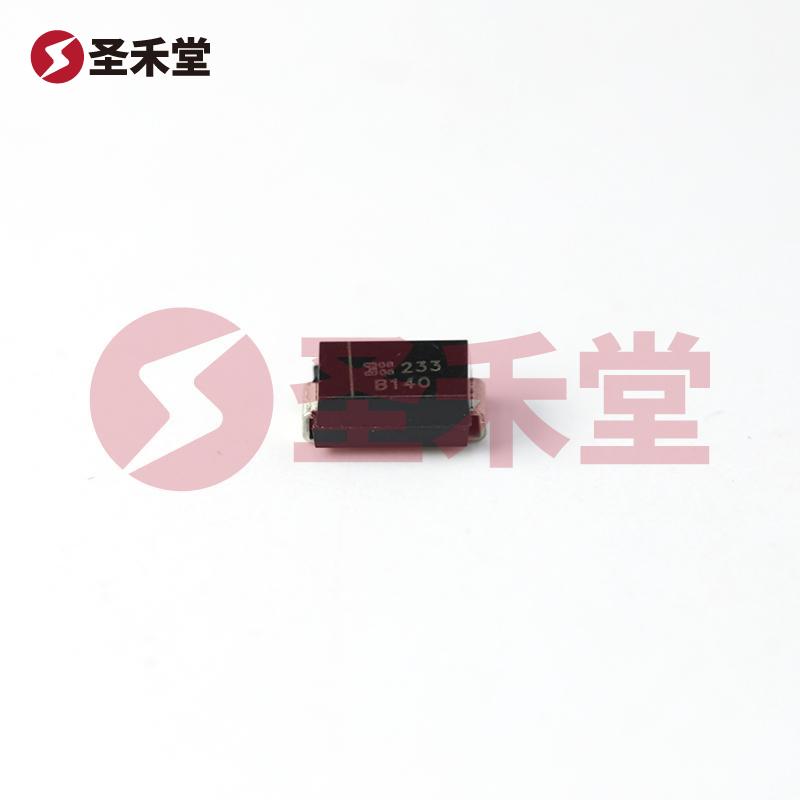

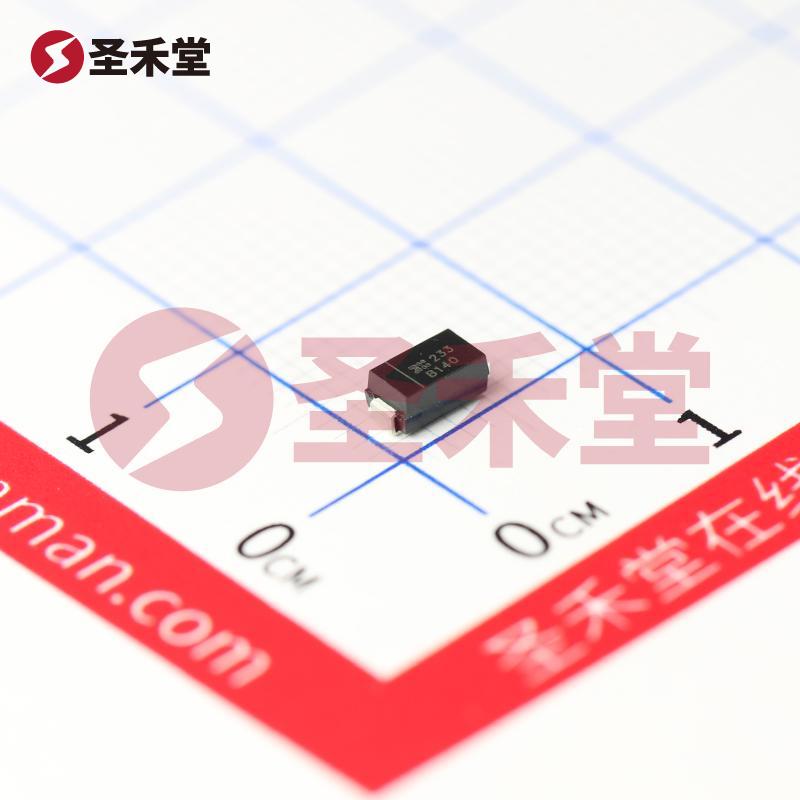

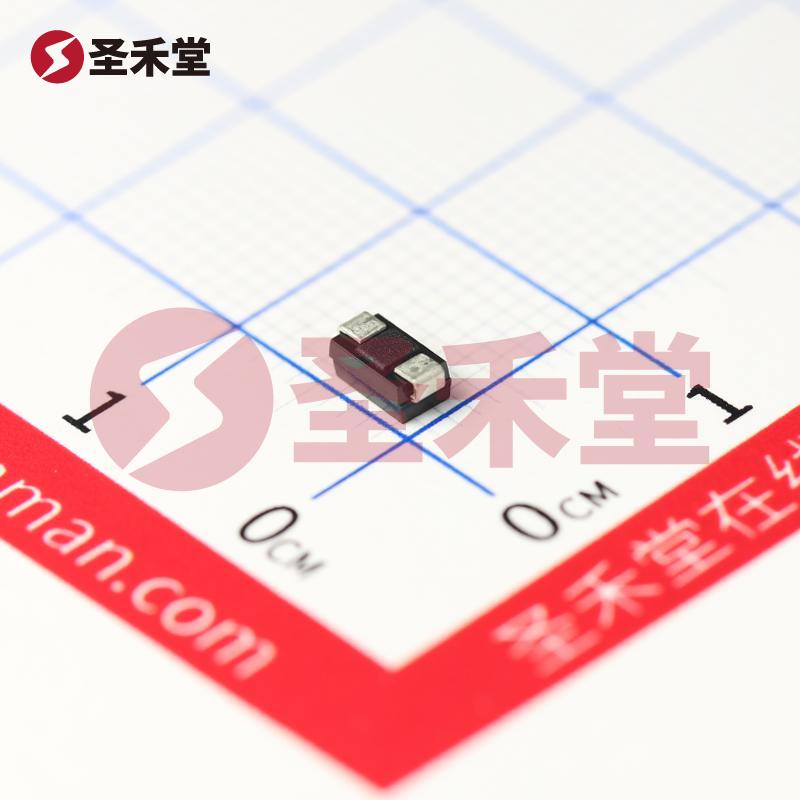

B140Q-13-F 是由美台（DIODES）公司生产的一款肖特基二极管，广泛应用于无线充电、开关电源、电源管理和高效率整流等领域。该二极管具有优越的电性能，尤其是在低正向压降和反向耐压方面，适合高频和高温环境下的应用需求。B140Q-13-F 的封装为表面贴装型（SMA/DO-214AC），有效减少电路板空间，提高装配效率，便于自动化生产。

二、主要规格

• 直流反向耐压（Vr）: 40V
• 平均整流电流（Io）: 1A
• 正向压降（Vf）: 500mV @ 1A
• 反向泄漏电流: 500µA @ 40V
• 工作温度范围: -65°C ~ 150°C
• 封装类型: SMA (DO-214AC)

三、关键参数分析

1. 直流反向耐压: B140Q-13-F 具有最大的反向耐压40V，这使其适合用于高电压的电路设计，能够有效防止因电压过高而导致的击穿现象。
2. 正向压降: 在1A的流过情况下，其正向压降仅为500mV，这为系统的能量效率提供了保障，显著减少了功耗及发热量，尤其适合功率转换和整流应用。
3. 平均整流电流: 最大平均整流电流为1A，满足低到中等功率的应用需求，且在高温环境下依然能够稳定工作，表现出良好的可靠性。
4. 反向泄漏电流: 在40V的工作条件下，反向泄漏电流仅为500µA，足以满足一般电路对低泄漏电流的要求，特别适用于精密的电源管理电路。
5. 工作温度范围: B140Q-13-F 的结温范围从-65°C 到 150°C，使其在极端环境条件下仍能依然保持卓越的性能，这一点对于军事、航空航天及高温工业应用尤为重要。

四、应用领域

B140Q-13-F 被广泛应用于多个领域，主要包括但不限于：

• 开关电源: 在开关电源中，可作为整流元件使用，确保转换效率与稳定性。
• 二次电池管理: 在充电电路中使用，降低正向压降，提高充电效率。
• RF和高速电路: 由于其快速恢复特性，适合用于高频信号整流或反相电路。
• LED驱动电源: 作为驱动LED的二极管，能够确保电源稳定，减少能量损耗。

五、竞争优势

与传统的硅二极管相比，B140Q-13-F 作为肖特基二极管在正向压降、开关速度、逆向恢复时间等方面具有显著优势。这不仅提升了系统的整体效率，还有效地降低了散热及功耗，给予设计工程师更多的灵活性来优化电路。

六、总结

B140Q-13-F 是一款性能卓越、应用广泛的肖特基二极管，凭借其40V的反向耐压、低正向压降以及广泛的工作温度范围，适合各类高效电源管理解决方案。无论是用于消费电子、工业设备，还是高端应用场景，B140Q-13-F 都能为设计提供可靠的电气特性和稳定性，帮助工程师在竞争激烈的市场中实现产品的性能与品牌价值。
