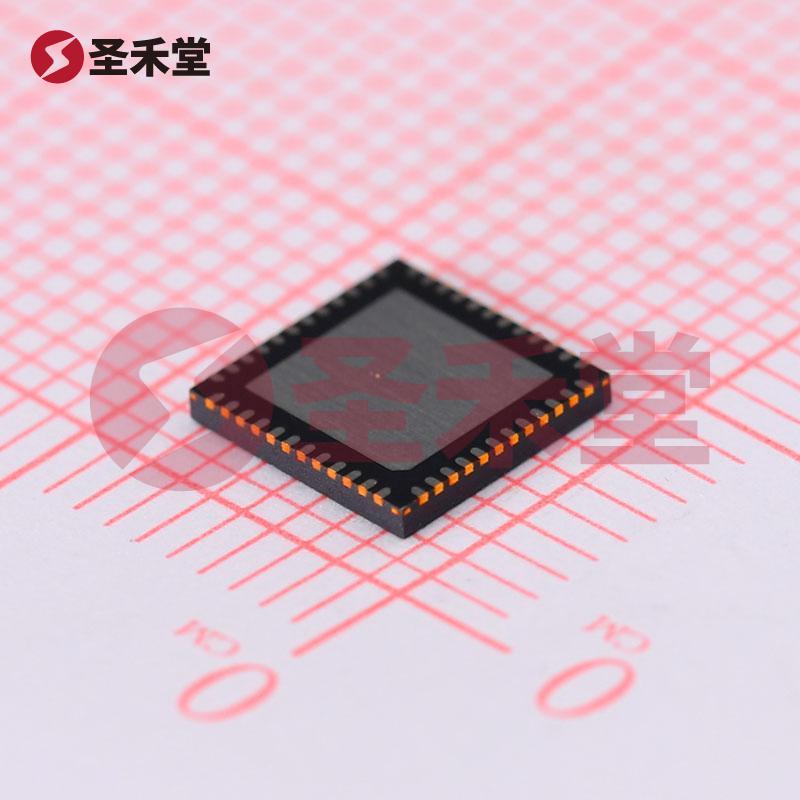

商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

CC1310F128RGZR

商品编码: BM0000286732
品牌 :
TI(德州仪器)
封装 :
48-VQFN(7x7)
包装 :
编带
重量 :
0.27g
描述 :
其他微控制器
库存 :
1(起订量1,增量1)
批次 :
23+
数量 :
X
8.68
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥8.68
--
2500+
¥8.38
--
25000+
产品参数
产品手册
产品概述

CC1310F128RGZR参数

类型TxRx + MCU射频系列/标准通用 ISM < 1GHz
调制DSSS,GFSK频率300MHz ~ 930MHz
数据速率(最大值)50kbps功率 - 输出14dBm
灵敏度-124dBm存储容量128kB 闪存、20kB RAM
串行接口I²C,I²S,JTAG,SPI,UARTGPIO30
电压 - 供电1.8V ~ 3.8V电流 - 接收5.5mA
电流 - 传输12.9mA ~ 22.6mA工作温度-40°C ~ 85°C
安装类型表面贴装型封装/外壳48-VFQFN 裸露焊盘
供应商器件封装48-VQFN(7x7)

CC1310F128RGZR手册

CC1310F128RGZR概述

CC1310F128RGZR 产品概述

CC1310F128RGZR 是德州仪器(Texas Instruments)的一款高度集成的微控制器和射频(RF)发射接收器组合芯片,专为低功耗和广域网应用而设计。它结合了一个 ARM Cortex-M3 内核和 14 dBm 的发射功率,能够在 300MHz 到 930MHz 的频段内进行灵活的无线通信。

基本特性

  1. 无线通信:

    • 频率范围: 该芯片支持从 300MHz 到 930MHz 的多种频率,符合全球ISM(工业、科学和医学)频段标准。这使得其在不同应用场景下都能提供稳定的无线连接。
    • 调制方式: 支持多种调制方式,包括直接序列扩频(DSSS)和高斯频移键控(GFSK),这保证了在不同的环境条件下都能有效传输数据。
  2. 数据速率与性能:

    • 最大数据速率可达 50 kbps,适合低数据传输量的应用,尤其在需要长距离无线传输的场合。这高效的数据传输能力确保了设备在传输过程中能够快速响应。
  3. 功耗管理:

    • 该芯片在接收状态下电流仅为 5.5 mA,而在发射状态时的电流在 12.9 mA 到 22.6 mA 之间,这使得 CC1310F128RGZR 成为低功耗无线设备的理想选择,显著延长了电池的使用寿命。
  4. 内存与存储:

    • 配备 128 kB 的闪存和 20 kB 的 RAM,可以满足较为复杂的应用需求,支持存储多种传感器数据和执行复杂的算法。
  5. 接口与扩展性:

    • 提供多种灵活的串行接口,包括 I²C、I²S、JTAG、SPI 和 UART,方便与其他外部设备进行通讯。同时,该芯片具有 30 个通用输入输出(GPIO)引脚,可支持多种外部传感器和执行器的连接。
  6. 工作环境与封装:

    • CC1310F128RGZR 具备广泛的工作温度范围(-40°C 到 85°C),适合在严酷环境条件下使用。采用 48-VFQFN 裸露焊盘封装,具有良好的散热性能和小型化设计,便于嵌入各种应用中。

应用场景

CC1310F128RGZR 可广泛应用于多个领域,尤其是需要低功耗和长距离通信的应用。例如:

  • 智能城市: 在智能交通、环境监测和公共设施管理等领域中,该芯片可用于无线传感器网络,实现数据的远程采集和监控。
  • 工业自动化: 在工业设备和机器之间进行数据交换,帮助实现设备的远程监控和维护。
  • 物联网(IoT)设备: 作为IoT设备的核心通信单元,CC1310F128RGZR能够支持复杂的数据传输需求,同时保持较低的功耗,适合智能家居、农业监控等应用。

总结

CC1310F128RGZR 是一款功能强大且灵活的微控制器,专为需要高频率、低功耗无线通信的嵌入式应用而设计。其卓越的灵敏度和输出功率,使其在各种无线通信场景中表现出色,是开发先进无线设备和物联网解决方案的理想选择。无论是在智能城市建设、工业自动化还是物联网应用中,CC1310F128RGZR 将为设计师提供强大的技术支持和优势。
