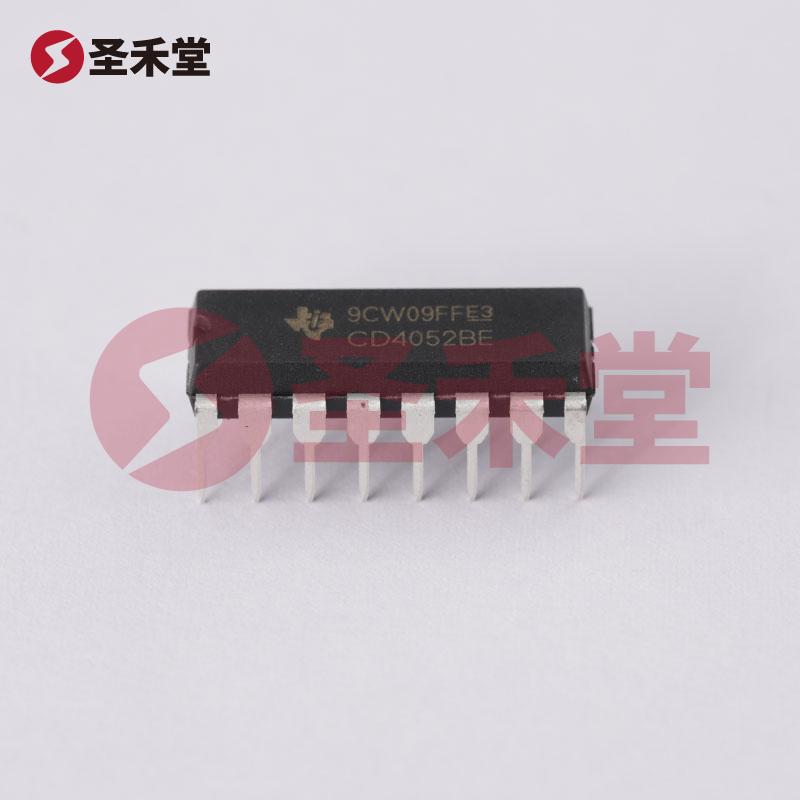

CD4052BE 产品实物图片

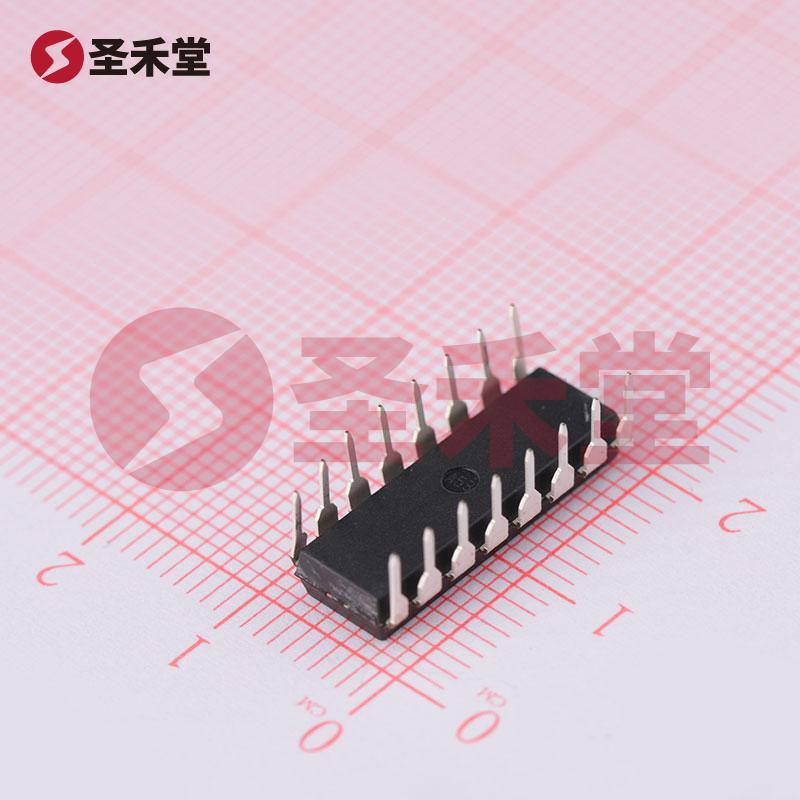

CD4052BE 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

CD4052BE

商品编码: BM0000286738
品牌 :
TI(德州仪器)
封装 :
16-PDIP
包装 :
管装
重量 :
1.623g
描述 :
模拟开关/多路复用器 CD4052BE PDIP-16
库存 :
0(起订量1,增量1)
批次 :
-
数量 :
X
1.28
按整 :
管(1管有25个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.28
--
25+
¥1.16
--
250+
产品参数
产品手册
产品概述

CD4052BE参数

开关电路单刀四掷(SP4T)通道数4
工作电压3V~20V导通电阻(Ron@VCC)125Ω
工作温度-55℃~+125℃

CD4052BE手册

CD4052BE概述

CD4052BE 产品概述

1. 产品背景与概述

CD4052BE是由德州仪器(Texas Instruments)生产的一款高性能模拟开关/多路复用器,它属于CD4000系列集成电路。该器件采用16-DIP封装,在设计上充分考虑了模拟信号处理的需求,适合于各种应用场合,如音频系统、视频传输、数据采集等。

2. 主要特点

CD4052BE具有SP4T(单极4通道)开关电路,并支持4:1多路复用器功能,这使得其能够在多种输入信号之间选择合适的通道输出。其开关电路设计允许用户在高频信号下进行稳定操作,具有-3dB带宽达到25MHz的优异表现,确保信号传输的良好质量。在实际应用中,这种能力使得CD4052BE可广泛应用于信号选择和路由场景。

3. 详细规格

  • 导通电阻: CD4052BE在导通状态下,最大导通电阻为240Ω,它允许高电流通过,同时保持较低的信号衰减。这在模拟信号处理过程中显得尤为重要。
  • 通道至通道匹配 ΔRon: 该器件的通道匹配为5Ω,确保了各个通道间的一致性,从而提高了系统的整体性能和稳定性。
  • 供电电压: CD4052BE的单电源供电范围为3V至20V,而双电源供电范围为±2.5V至9V,给予设计者更大的灵活性,以适应不同系统的电源需求。
  • 沟道电容: 这种器件的输出与输入的的沟道电容分別为0.2pF和18pF,对于高频应用提供了出色的稳定性和线性度。

4. 性能指标

在性能方面,CD4052BE的漏泄电流IS(off)最大值仅为100nA,表明其在关闭状态下几乎没有信号泄露。这一特性非常关键,尤其在低功耗应用中,确保了信号的保真度。同时,CD4052BE的串扰特性达到-40dB @ 10MHz,有效地隔离了不同通道之间的信号干扰,使其适合用在要求严格的模拟信号处理场景。

5. 工作环境与可靠性

CD4052BE的工作温度范围广,从-55°C至125°C,能够在极端环境条件下稳定运行。因此,它在航空航天、工业控制及汽车电子等领域具有较强的适用性。其16-DIP封装形式使之能够方便地与同行业的给定电路板设计兼容,在焊接和组装过程中也表现出良好的稳定性。

6. 应用场景

综合上述性能参数,CD4052BE广泛应用于以下领域:

  • 音频和视频选择器: 用于切换不同的音频源或视频输入。
  • 数据采集系统: 在多路数据采集系统中选择不同信号通道。
  • 遥感和无线通信: 适用于选通不同的信号路径以提升信号的接收质量。

7. 结论

总的来说,CD4052BE是功能强大、性能优越的模拟开关/多路复用器。无论是从技术参数,还是从应用广度来看,它都具有很高的市场价值。适合各种信号切换和路由应用,为工程师提供了一个可靠和实用的解决方案。若您在项目中需要一款高效、稳定且经济的多路复用器,CD4052BE一定是值得考虑的选择之一。
