DRV8846RGER

DRV8846RGER 产品概述

简介

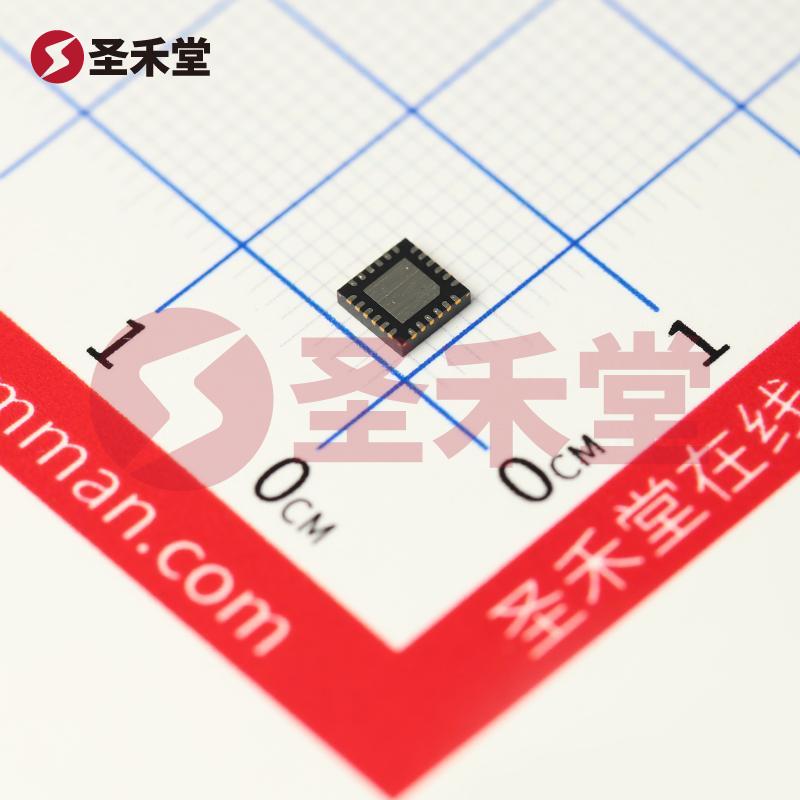

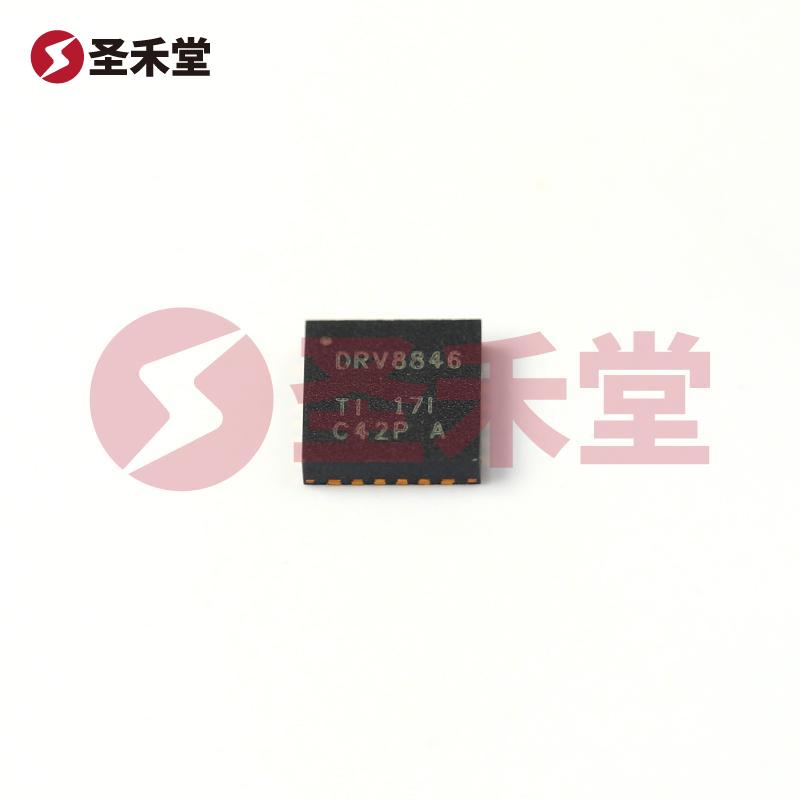

DRV8846RGER 是德州仪器（TI）推出的一款高性能电机驱动芯片，专为双极性步进电机和直流电机的控制设计。它采用表面贴装型封装（VQFN-24-EP，4mm x 4mm），具有优异的散热性能与紧凑的体积，使其非常适合于空间受限的电子应用中。

主要特性

• 输出配置：DRV8846RGER 采用半桥输出配置，可在多种电机驱动应用中提供高效的电流控制。
• 电流能力：支持最大输出电流为1.4A，能够满足大多数中小型电机的需求。
• 电压范围：该驱动芯片能够支持4V至18V的供电电压，提供灵活的电源适应性，适合多种驱动电压的应用场合。
• 热性能：工作温度范围广泛，-40°C至150°C的运营温度使得该芯片在极端环境条件下也能够正常工作，增加了设计的灵活性与可靠性。
• 步进分辨率：支持从1到1/32的步进分辨率，为用户提供平滑和高精度的电机控制，适合需要高定位精度的应用场合。
• 接口类型：具备步进/方向接口，简化了与微控制器或其他数字控制设备之间的连接。

应用场合

DRV8846RGER 适用于多个领域的电机控制应用，包括但不限于：

1. 通用电机驱动：可驱动多种类型的DC电机和步进电机，满足不同应用的动力需求。
2. 机器人：在各种机器人系统中，具有精确控制能力，适合用于驱动机器人关节或轮子。
3. 自动化设备：广泛应用于工业自动化设备、打印机、纺织机械和其他需要电机驱动的设备。
4. 家电产品：可用于家用电器，比如洗衣机、空调风扇等，提供可靠的电机驱动解决方案。

工作原理

DRV8846RGER 运用高效的功率 MOSFET 技术，通过PWM（脉宽调制）调制实现对电机供电电压的控制，进而调节电机的速度及转矩。芯片内部集成了完整的控制逻辑，无需外部复杂的电路设计，可以方便地与微控制器组合使用，支持高度集成的电机驱动方案。

设计优势

• 高集成度：DRV8846RGER 将控制和功率级集成在一款芯片中，减少了设计所需的外部元件，有助于提升系统的可靠性和减少PCB占用面积。
• 高效散热设计：设计充分考虑散热性能，使其在高功率输出的情况下仍具有良好的工作稳定性，适合热敏感的应用。
• 简化设计流程：通过支持多种步进模式和简化的接口，工程师能够更快捷地实现电机控制功能，减少了开发时间。

结论

DRV8846RGER 作为一款高性能的电机驱动器，不仅具备强大的电流输出和广泛的电压支持范围，还拥有良好的控制性能和环境适应能力，适合广泛的工业和消费电子应用。通过选择 DRV8846RGER，设计工程师能有效地提升系统性能，优化电机驱动的解决方案，从而推动更精确和高效的自动化系统实现。
