FZT1049ATA

FZT1049ATA 产品概述

产品简介

FZT1049ATA是一款高性能的NPN晶体管，专为需要高集电极电流和较小饱和压降的应用而设计。该器件具有2.5W的额定功率和25V的集射极击穿电压，能够在多种苛刻的工作条件下稳定运行。其广泛的工作温度范围（-55°C至150°C）使得它适用于汽车、工业控制及其他要求高可靠性的电子设备中。

关键特性

1. 额定功率与电流规格：FZT1049ATA的额定功率为2.5W，最大集电极电流Ic可达5A，使其在高功率应用中表现出色。晶体管的设计使其能够承受高电流负载，同时保持较低的能量损失，这对于渴望进行效率优化的电源管理系统尤为重要。

2. 电压承受能力：该器件的集射极击穿电压Vce最大为25V，提供了良好的保护措施以应对电压瞬变，这对于大多数消费者电子和工业应用是十分重要的。

3. 饱和压降：FZT1049ATA在最大Ic（5A）时的Vce饱和压降为330mV（在Ib为50mA时），这使得其在开关状态下具备优秀的效率，减少紫外线发热，提高整体系统的可靠性。

4. DC电流增益：该晶体管在1A和2V工作条件下的最小DC电流增益(hFE)达300，这意味着它在低输入电流条件下也能有效控制高输出，从而在信号放大和开关应用中具有极大的优势。

5. 高频性能：FZT1049ATA具有180MHz的跃迁频率，适用于各种高频开关模式应用，如开关电源、RF放大器等领域。良好的频率响应使其成为促进快速开关操作的理想选项。

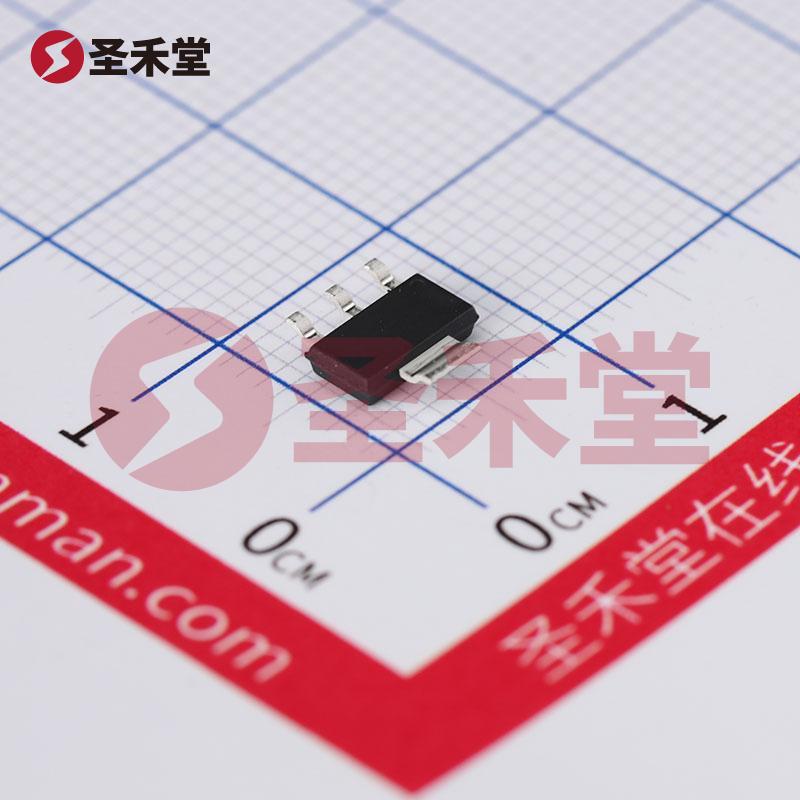

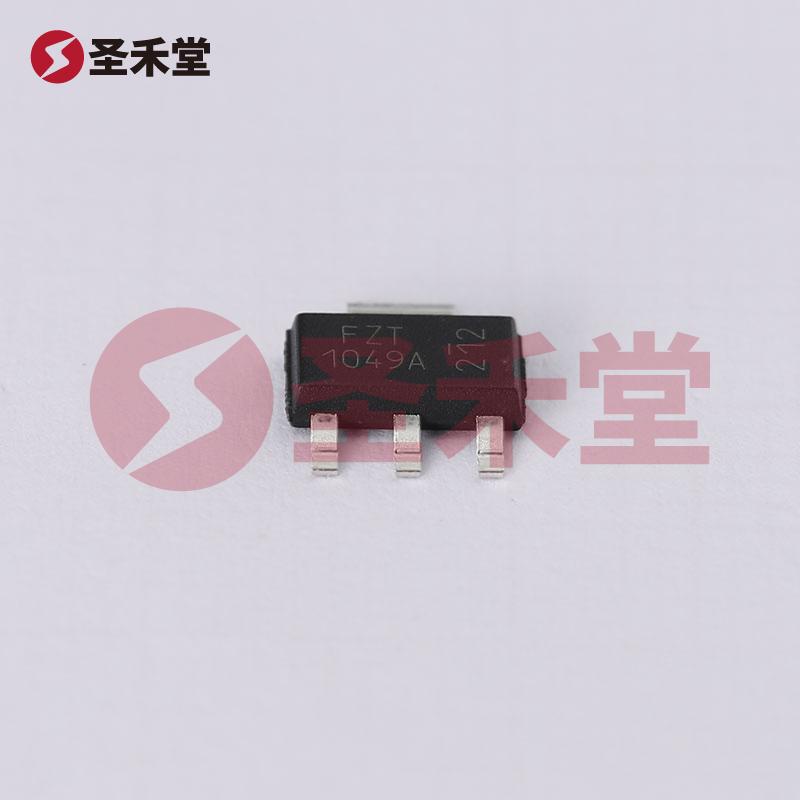

6. 封装与安装：采用SOT-223封装形式，并且是表面贴装型设计。这种小型化的封装不仅确保组件的节省空间，还便于自动化生产，适合现代化的电子制造困境。

应用领域

FZT1049ATA的特性使其适用于多种应用，包括但不限于：

• 开关电源：其高效率和低饱和压降使得FZT1049ATA能够优化开关电源的性能，与其他电力电子组件配合，构建高效的电源系统。

• 音频放大器：凭借其优秀的增益和频率响应，这款晶体管可用于音频放大器电路中，实现高保真音频信号的放大。

• 汽车电子：在汽车电子应用中，FZT1049ATA凭借其宽温度范围和良好的电气性能，非常适合用作汽车控制单元中的开关元件。

• 工业控制：在各种工业自动化设备中，稳定可靠的性能使其成为理想的选择，可以用于电机驱动、传感器接口等多种场景。

总结

FZT1049ATA是一款功能强大的NPN晶体管，具备高效、高性能和广泛应用的特性。它为现代电子设计提供了灵活的解决方案，使工程师能够在设计中实现优化性能、可靠性和效率的平衡。无论是在消费电子、工业应用，还是在汽车电子中，FZT1049ATA都将为用户提供卓越的性能和可靠的电气特性。
