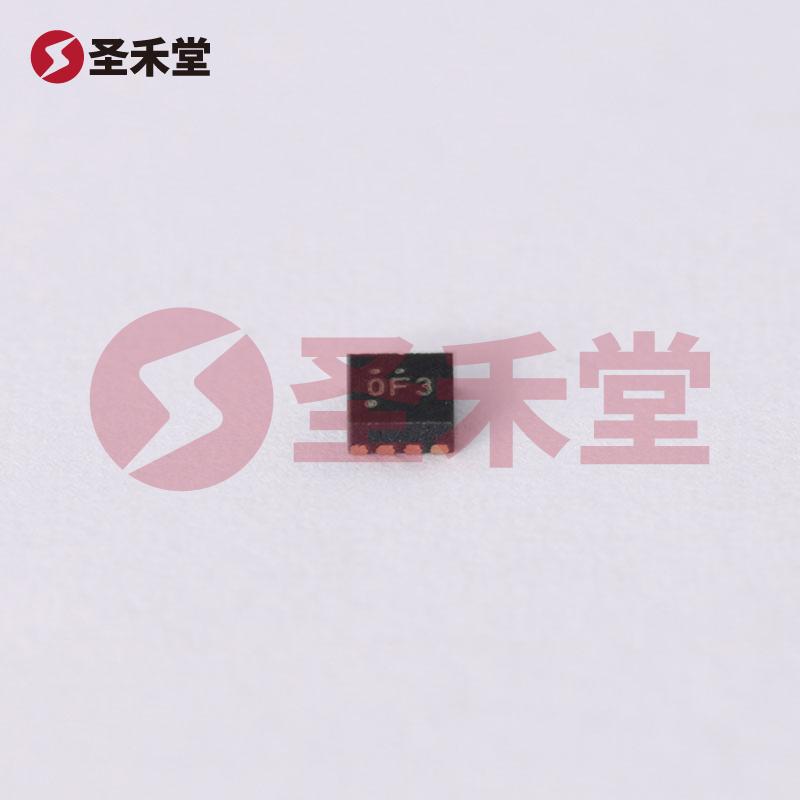

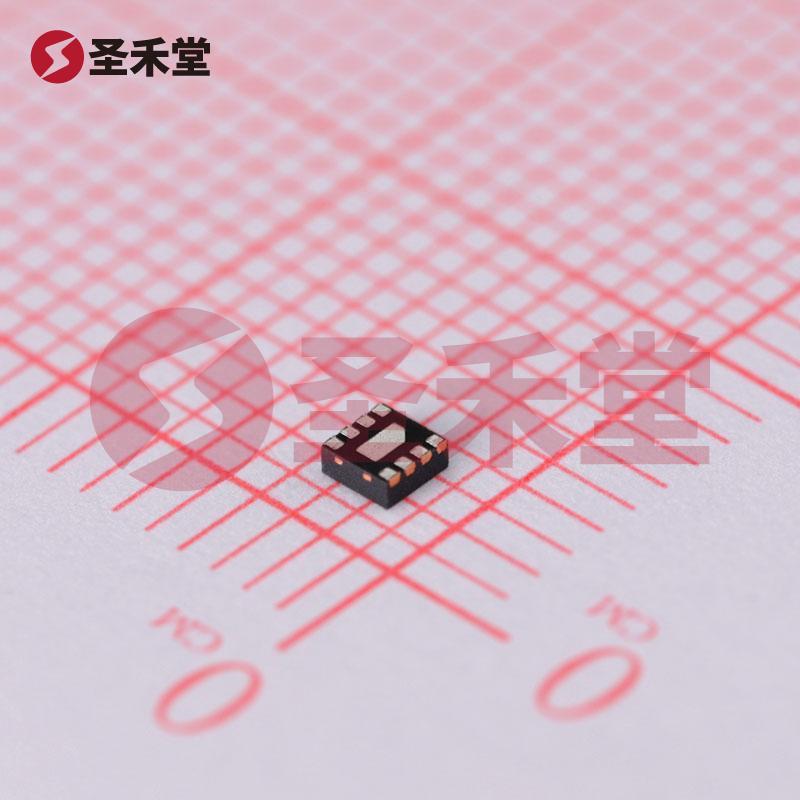

RT8511BGQW 产品实物图片
RT8511BGQW 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

RT8511BGQW

商品编码: BM0000287217
品牌 :
RICHTEK(台湾立锜)
封装 :
WDFN-8(2x2)
包装 :
编带
重量 :
-
描述 :
LED-驱动器-IC-1-输出-DC-DC-稳压器-升压-PWM-调光-2.2A(开关)-8-WDFN(2x2)
库存 :
3(起订量1,增量1)
批次 :
23+
数量 :
X
2.16
按整 :
圆盘(1圆盘有2500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.16
--
2500+
¥2.06
--
25000+
产品参数
产品手册
产品概述

RT8511BGQW参数

封装/外壳8-WFDFN裸露焊盘类型DCDC稳压器
输出数1供电电压(最小值)2.7V
供电电压(最大值)24V内部开关
输出电压43V每个通道的输出电流2.2A(开关)
频率500kHz调光PWM
应用背光工作温度-40°C~85°C(TA)
安装类型表面贴装(SMT)湿气敏感性等级(MSL)3(168 小时)
拓扑升压电压 - 供电(最低)2.7V
电压 - 供电(最高)24V电压 - 输出43V
电流 - 输出/通道2.2A(开关)供应商器件封装8-WDFN(2x2)

RT8511BGQW手册

RT8511BGQW概述

产品概述:RT8511BGQW LED驱动器IC

概述

RT8511BGQW 是一款由台湾立锜(RICHTEK)制造的高性能DC-DC升压稳压器,专为LED背光应用设计。这款集成电路(IC)具有单通道输出,能够驱动高达2.2A的LED电流,输出电压高达43V,适用于各种需要高亮度和高效率的照明设备。

关键特点

  1. 高效率与高输出电流:RT8511BGQW具备内部开关,最高输出电压可达43V,支持2.2A的输出电流,使其在LED驱动方面具有出色的性能。其高效率特性使得该IC在各种负载条件下均能保持良好的热性能。

  2. 广泛的供电电压:该器件的供电电压范围为2.7V至24V,适应一些不同的供电环境,十分灵活。同时,不论电源电压如何变化,RT8511BGQW都能提供稳定的输出。

  3. PWM调光功能:本IC支持PWM(脉宽调制)调光,可以通过调整输入的PWM信号来控制LED的亮度,满足不同应用场景对亮度的要求。这一特性使其在智能照明、汽车照明等领域具有广泛的应用潜力。

  4. 高频率操作:其工作频率为500kHz,意味着它能够快速响应负载变化,从而实现对LED的精准控制,同时降小PCB的尺寸,便于在更小的空间中设计电路。

  5. 广泛的工作温度范围:RT8511BGQW支持的工作温度范围为-40°C至85°C,使其能够在恶劣环境下稳定工作,这对于工业和户外应用尤为重要。

  6. 表面贴装设计(SMT):该组件采用8-WDFN封装(2x2mm),其紧凑的设计使得它适合现代电子设备的小型化需求,同时简化了装配过程,提升了生产效率。

  7. 湿气敏感性等级(MSL)3:该器件的湿气敏感性等级为3(168小时),在存储和运输中需注意其湿度环境,以确保其性能不受影响。

应用领域

RT8511BGQW广泛应用于以下领域:

  • LED背光源:在电视、电脑显示器和手机等消费电子产品中,提供高效稳定的背光,增强显示品质。
  • 汽车照明:在汽车的LED前大灯、尾灯及氛围灯中,提升汽车的整体氛围和安全性。
  • 工业照明:在各种设备和工作环境中的应用,提供持久且高效的照明解决方案。

结论

总的来说,RT8511BGQW是一款功能强大且多功能的LED驱动器IC,凭借其高输出电流、广泛的供电电压范围、PWM调光功能及可靠的工作温度,成为现代照明系统中不可或缺的组件。无论是在消费电子、汽车照明还是工业照明领域,该IC的应用都展现了其卓越的性能和高效率,为设计师提供了更多的灵活性,以满足日益增长的市场需求。
