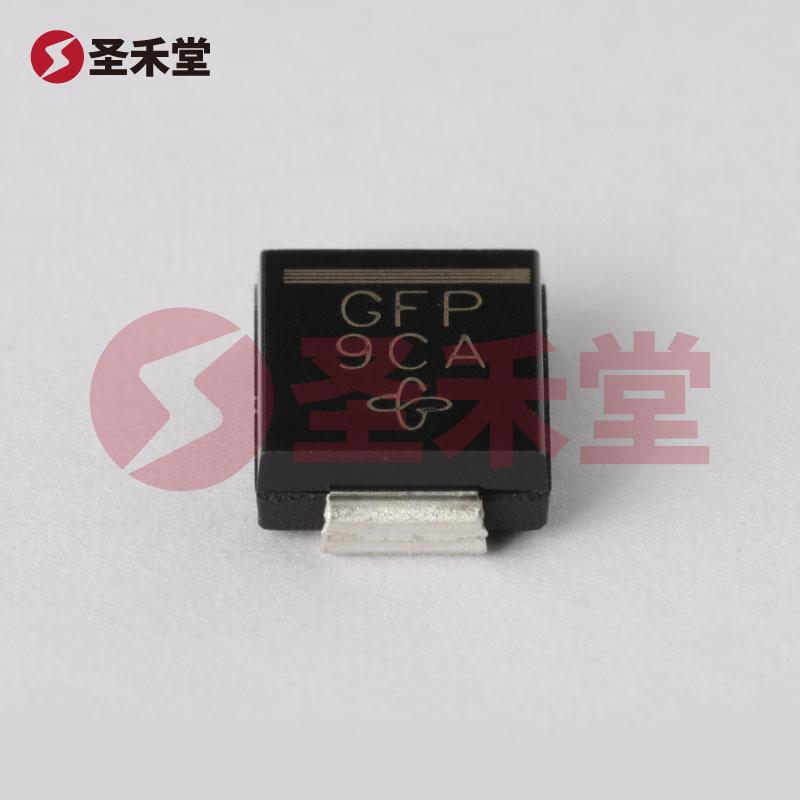

SMCJ36A-E3/57T 产品实物图片

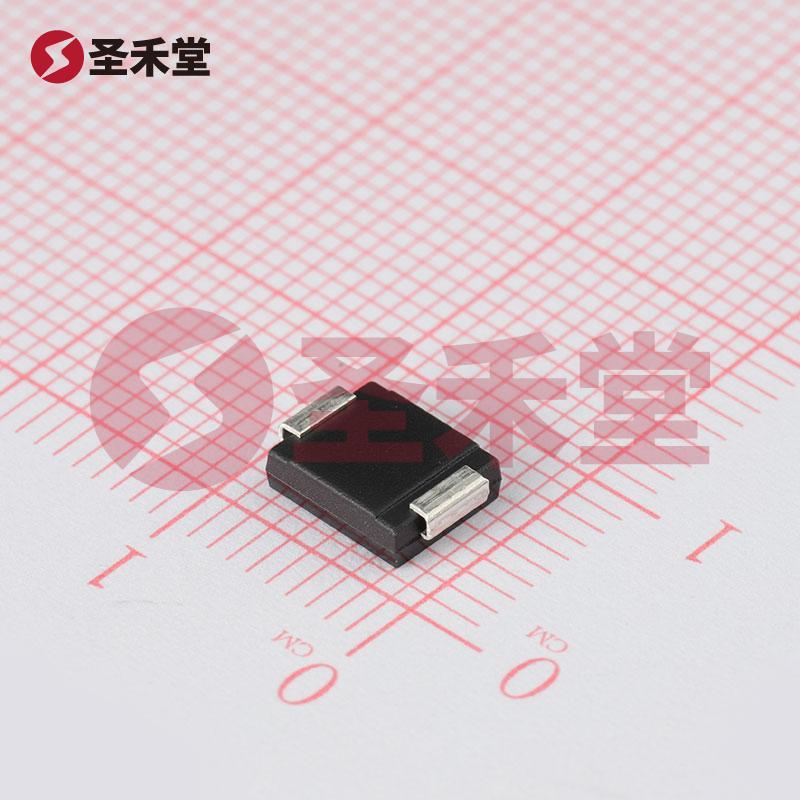

SMCJ36A-E3/57T 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SMCJ36A-E3/57T

商品编码: BM0000287345
品牌 :
VISHAY(威世)
封装 :
SMCJ(DO-214AB)
包装 :
编带
重量 :
0.361g
描述 :
58.1V-夹子-25.8A-Ipp-TVS-二极管-表面贴装型-DO-214AB(SMCJ)
库存 :
9573(起订量1,增量1)
批次 :
2年内
数量 :
X
0.944
按整 :
圆盘(1圆盘有850个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.944
--
850+
¥0.87
--
8500+
产品参数
产品手册
产品概述

SMCJ36A-E3/57T参数

极性单向反向截止电压(Vrwm)36V
最大钳位电压58.1V峰值脉冲电流(Ipp)25.8A
峰值脉冲功率(Ppp)1.5kW击穿电压40V
类型TVS

SMCJ36A-E3/57T手册

SMCJ36A-E3/57T概述

产品概述:SMCJ36A-E3/57T

一、基本信息

SMCJ36A-E3/57T 是 VISHAY(威世)公司推出的一款高性能瞬态电压抑制二极管(TVS),专门用于保护电路中的敏感器件免受电压瞬变或浪涌电压的影响。这款二极管采用了 DO-214AB(SMC) 封装,适合表面贴装(SMD)安装,具有良好的散热性能和小型化设计,方便在各种电子设备中集成使用。

二、主要特点

  1. 反向关断电压:SMCJ36A-E3/57T 在典型情况下的反向关断电压为 36V,其最小击穿电压为 40V,这意味着该器件能够承受一定程度的工作电压而不发生击穿,从而确保电路的稳定性。

  2. 峰值脉冲电流:该二极管的峰值脉冲电流(10/1000μs)为 25.8A,表明其在抗冲击电流方面的优异性能,适合用于高浪涌电流环境中。

  3. 箝位电压:其箝位电压为 58.1V,这使得 SMCJ36A-E3/57T 能够在发生过压事件时有效地限制经过电路的电压,保护后端电路免受损坏。

  4. 工作温度范围:该器件的工作温度范围为 -55°C 至 150°C,使得其在极端环境下仍能够稳定运行,适合多种工业、消费类和汽车应用。

  5. 高功率处理能力:SMCJ36A-E3/57T 具备高达 1500W(1.5kW)的峰值功率处理能力,进一步提升了其在严苛应用中的适用性和可靠性。

三、应用场景

SMCJ36A-E3/57T 广泛应用于各类电子设备的电源线路保护中,特别是在面临电压突变、浪涌电流的情况下,如:

  • 通信设备:提供对信号线路的保护,避免外界干扰对电子元器件造成的损害。
  • 工业控制系统:用于保护复杂的控制电路、传感器和执行器,确保系统的稳定性和可靠性。
  • 汽车电子:在汽车电气系统中,用于防止电源波动对电子控制单元以及传感器的影响,从而提升车辆的安全性和性能。
  • 消费电子产品:如智能手机、平板电脑及其他便携式设备,避免电源和信号线路上的过压对内部电子元件造成的潜在威胁。

四、封装与设计

SMCJ36A-E3/57T采用的DO-214AB(SMC)封装设计,为表面贴装型,提供了优良的散热特性以及占板面积小的优点。这种小型化设计使得其能方便地适应高密度电路板的需求,为现代电子产品提供了更为灵活的设计选择。

五、总结

作为一款高效、可靠的TVS二极管,SMCJ36A-E3/57T 在提供电压保护方面展现了卓越的性能,适用范围广泛。其能够承受高峰值脉冲电流、具有宽阔的工作温度范围和高功率处理能力,使其在复杂和极端的电气环境中能够有效地保护敏感元器件。无论是在工业、汽车还是消费电子领域,SMCJ36A-E3/57T 都是一个值得信赖的选择,为电路提供稳定可靠的保护。
