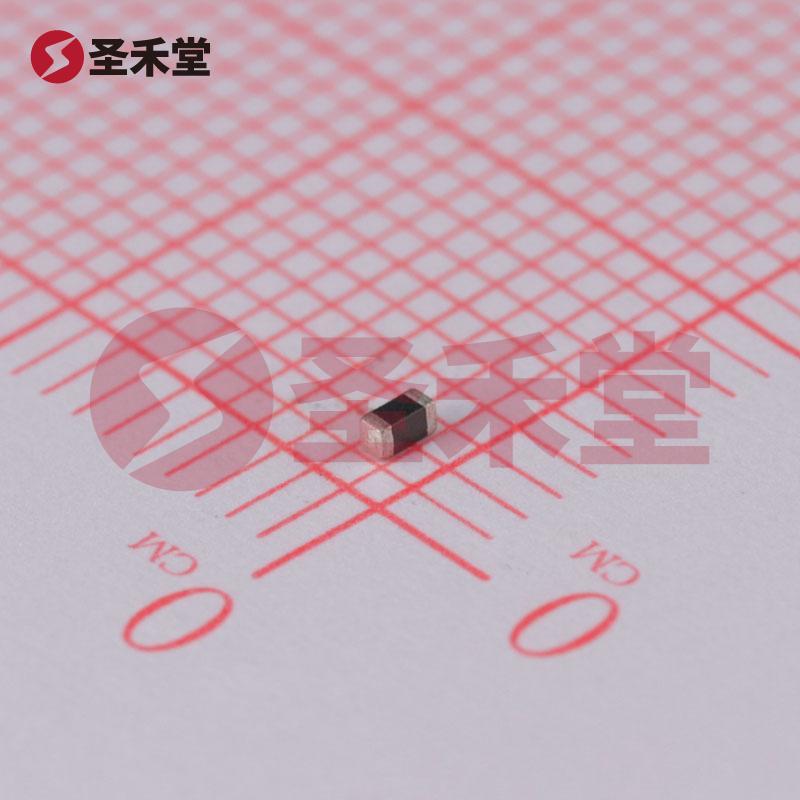

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BLM18EG221SN1D

商品编码: BM0000287671
品牌 :
muRata(村田)
封装 :
0603(1608 公制)
包装 :
编带
重量 :
0.034g
描述 :
磁珠 220Ω@100MHz 50mΩ ±25% 2A 0603
库存 :
11640(起订量1,增量1)
批次 :
25+
数量 :
X
0.108
按整 :
圆盘(1圆盘有4000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.108
--
4000+
¥0.086
--
40000+
产品参数
产品手册
产品概述

BLM18EG221SN1D参数

标称阻抗@测试频率220Ω@100MHz误差±25%
直流电阻(RDC)50mΩ额定电流2A
电路数1

BLM18EG221SN1D手册

BLM18EG221SN1D概述

产品概述:BLM18EG221SN1D

1. 产品介绍

BLM18EG221SN1D 是由日本著名电子元件制造商村田(muRata)生产的一款表面贴装型磁珠,其主要特性为在 100MHz 频率下具有 220Ω 的阻抗,适合各种高频应用。这款磁珠采用 0603 封装(即 1608 公制),其体积小巧,适合用于空间受限的电路设计中。凭借其优秀的性能参数,BLM18EG221SN1D 可广泛应用于电子设备的电源管理、信号系统和 EMI 过滤等功能。

2. 关键参数

  • 阻抗 @ 频率:220Ω @ 100MHz
  • 额定电流(最大):2A
  • 直流电阻(DCR)(最大值):50mΩ
  • 工作温度范围:-55°C ~ 125°C
  • 封装类型:0603(1608 公制)
  • 尺寸:0.063" 长 x 0.032" 宽(1.60mm x 0.80mm)
  • 高度(最大值):0.037"(0.95mm)

3. 性能分析

BLM18EG221SN1D 的设计使其在高频环境下能够有效抑制电磁干扰(EMI),同时其高阻抗特性能够有效滤除不必要的噪声。220Ω @ 100MHz 的数据表明,这款磁珠对高频信号的过滤能力极强,而其低直流电阻(50mΩ)则意味着其在传输电流时的损耗极小,在实际应用中能够保证电能的有效利用。

这款产品的额定电流高达 2A,结合其较大的工作温度范围(-55°C ~ 125°C),使其可以在各种恶劣环境下稳定工作,非常适合工业控制、汽车电子和通信设备等高要求应用场景。

4. 应用范围

由于其独特的性能和参数,BLM18EG221SN1D 磁珠可应用于以下领域:

  • 消费电子:如智能手机、平板电脑、笔记本电脑以及各种家用电器中,用于 EMI 过滤和信号完整性保护。
  • 工业设备:在工业控制系统中,提高设备的抗干扰能力和信号稳定性,确保设备在高频环境中的正常工作。
  • 汽车电子:随着汽车电子的复杂化,对信号的干扰和噪声控制需求愈发增加,BLM18EG221SN1D 被广泛应用于汽车电源管理和车载通信系统中。
  • 通信设备:在各种无线和有线通信设备中,确保信号传输的稳定性和有效性,抑制不必要的频率干扰。

5. 设计考量

在设计电路时,选择合适的磁珠至关重要。BLM18EG221SN1D 的高阻抗和低直流电阻特性使其在高频环境下表现优异。然而,在实际应用中,还需考虑电路的整体设计,确保其与其他元器件的兼容性。尤其在信号线路上使用时,建议合理布局,避免影响信号的传输。

6. 结论

BLM18EG221SN1D 磁珠以其出色的电气性能和可靠的工作环境适应性,成为了现代电子设备中不可或缺的元件之一。无论是用于消费电子、工业控制还是汽车电子,凭借其高阻抗、低直流电阻和广泛的工作温度范围,它都将为电路设计带来优质的干扰抑制和信号保护功能。随着科技的发展和应用需求的增加,选择合适的元器件将为产品性能的提升提供保障,而 BLM18EG221SN1D 无疑是一个值得考虑的选项。
