DDZ9691-7

DDZ9691-7 产品概述

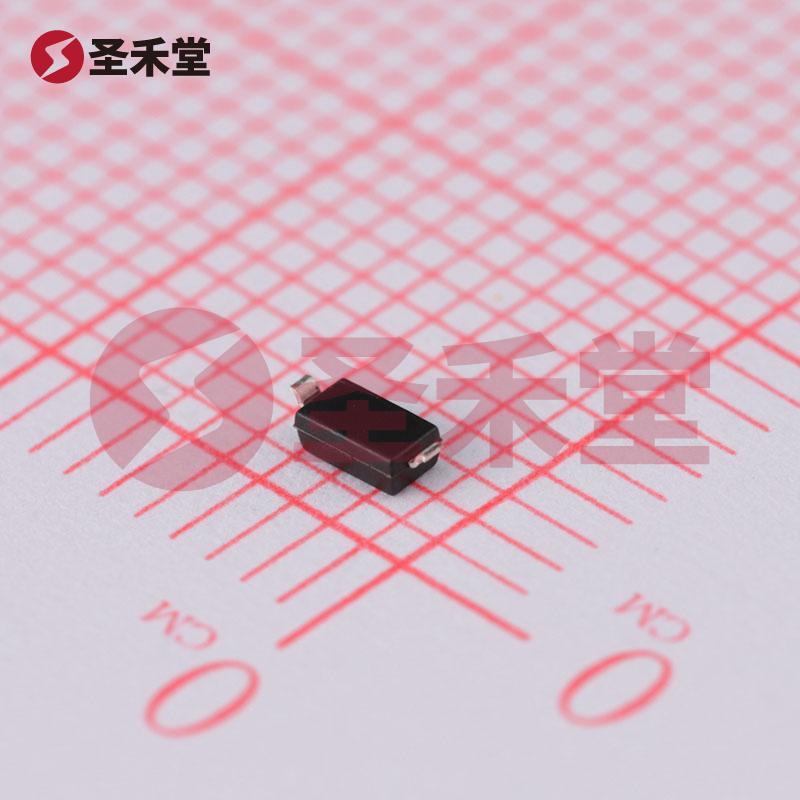

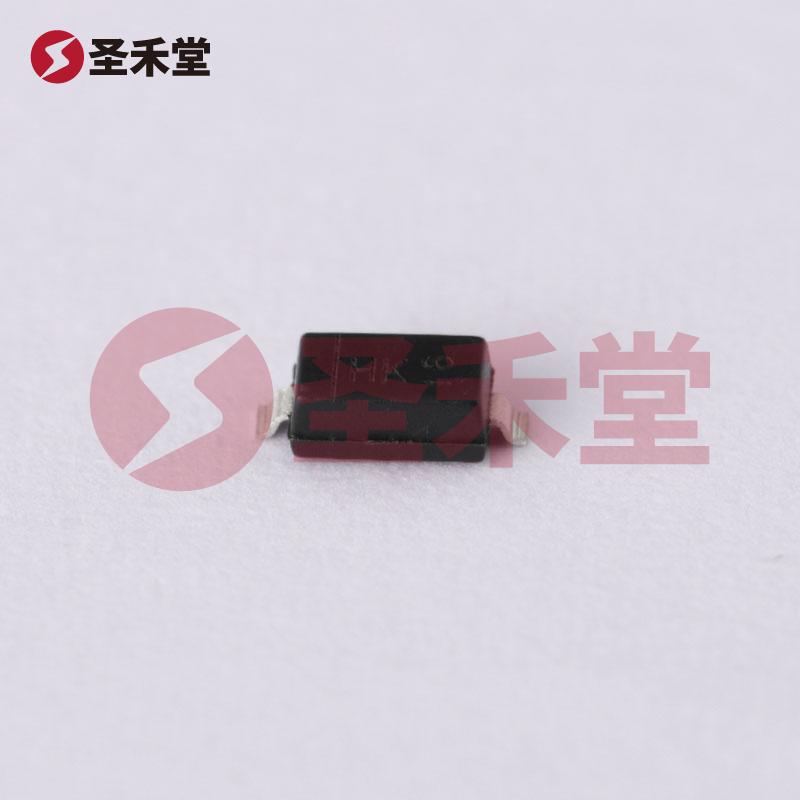

产品名称：DDZ9691-7 稳压二极管

品牌：DIODES（美台）

封装类型：SOD-123

一、产品概述

DDZ9691-7 是一款高性能的稳压二极管，设计用于提供稳定的电压输出，通常用于电源保护和电压稳压应用。其标称稳压值为6.2V，具有良好的精度和宽广的应用范围，非常适合于需要稳定电压供给的电路设计中。该器件采用SOD-123封装，专为表面贴装（SMT）设计，以满足现代电子设备对于节省空间和提高生产效率的需求。

二、技术特性

• 精度： ±5%的优秀精度使得DDZ9691-7在各种应用中能保证电压的稳定性。
• 稳压值：标称稳压值为6.2V，其电压范围在5.89V~6.51V之间，能很好地适应不同的电路需求。
• 反向漏电流：在5V时的反向漏电流仅为1µA，显示出其良好的密封性和低功耗特性，对电路的影响降到最低。
• 最大功率：具备500mW的最大功率输出，满足多数电子设备中的功率需求。
• 正向电压：在10mA的正向电流下，正向电压为900mV，适合于电源电路中的应用。
• 工作温度范围：其工作温度覆盖从-65°C到150°C，极大提升了其在恶劣环境下的可靠性。

三、应用领域

DDZ9691-7广泛应用于各种电子和电气设备中，包括但不限于：

1. 电源稳压：在电源模块中，DDZ9691-7可用作稳压器，通过提供稳定的输出电压，保护下游电路的正常运行。
2. 过电压保护：能有效应对来自电源线路的电压尖峰和浪涌，保护敏感器件免受损坏。
3. 信号调节：在信号处理电路中，用作电流限流器和电压钳制，确保信号在安全范围内工作。
4. 移动设备：因其低功耗特性，非常适合移动设备、可穿戴设备及其他需要电源管理的产品。

四、总结

总之，DDZ9691-7是一个性能优良、应用灵活的稳压二极管，为各种电子产品提供了可靠的电压稳定解决方案。其卓越的性能与较宽的工作条件使得它成为工程师在设计电源管理方案时的理想选择。同时，DIODES作为知名品牌，其产品的质量和性能也得到了广泛的市场认可，为客户提供了更高的信心。

通过合理的选用DDZ9691-7，设计人员可以有效提高产品的稳定性、可靠性及整体性能，进一步提升产品的市场竞争力。
