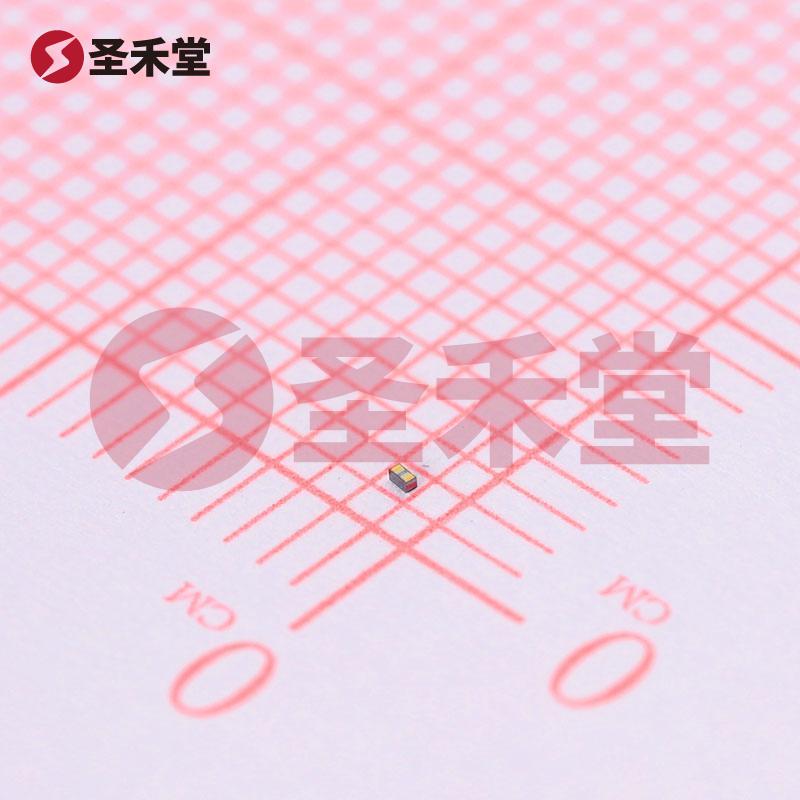

注：图像仅供参考，请参阅产品规格
PESD5V0L1BSF,315
- 商品编码： BM0000288170复制
- 品牌： Nexperia(安世)复制
- 封装： DSN0603-2复制
- 包装： 编带复制
- 重量： 0.007g复制
- 描述： ESD二极管 PESD5V0L1BSF,315复制
PESD5V0L1BSF,315参数
属性 | 参数值 |
|---|---|
| 极性 | 双向 |
| 反向截止电压(Vrwm) | 5V |
| 钳位电压 | 13.5V |
| 峰值脉冲电流(Ipp) | 3A@8/20us |
| 峰值脉冲功率(Ppp) | 35W@8/20us |
| 击穿电压(VBR) | 10V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1nA |
| 通道数 | 单路 |
| 工作温度 | -55℃~+150℃ |
| 防护等级 | IEC 61000-4-2 |
| 类型 | ESD |
| Cj-结电容 | 12pF |
PESD5V0L1BSF,315手册
PESD5V0L1BSF,315概述
PESD5V0L1BSF,315 产品概述
一、产品简介
PESD5V0L1BSF,315 是由安世 (Nexperia) 设计和制造的一款高性能的ESD（静电放电）保护二极管。作为一款齐纳二极管，PESD5V0L1BSF,315 特别适用于对敏感电子器件进行ESD保护，其小巧的0201（0603公制）封装形式使其在多种应用场合中具备很强的适应性。
二、技术参数
根据其技术参数，PESD5V0L1BSF,315 的反向断态电压典型值为5.5V，最大值不超过6V，而其击穿电压的最小值为6V。这表明该产品能够有效地钳制过电压，保护下游的电路和敏感元器件。产品的不同 Ipp 时电压钳位最大值为13.5V，能够承受的峰值脉冲电流为3A（在10/1000µs的情况下）和8/20µs时的脉冲。这样的规格保证了其在瞬态过电压情况下的可靠性，能够为设备提供强有力的保护。
在功率方面，PESD5V0L1BSF,315 的峰值脉冲功率可以达到35W，这使得其在各种动态应用中表现出色。此外，该器件在不同频率下的电容为12pF @ 1MHz，这使得其在高频信号环境中也能维持良好的信号完整性，减少对信号传输的干扰。
三、工作环境与适用范围
PESD5V0L1BSF,315 的工作温度范围为-55°C至150°C（TA），此外，其表面贴装型的安装方式使其非常适合现代电子设备的紧凑设计，能够广泛应用于消费电子、工业控制、汽车电子等领域。
四、应用场景
PESD5V0L1BSF,315 主要应用于以下几个场景：
- 消费电子产品：如智能手机、平板电脑和可穿戴设备等对ESD防护要求高的设备。
- 工业设备：在传统工业和自动化控制设备中，常常需要使用ESD保护二极管来保证设备的安全和稳定性。
- 汽车电子：随着汽车智能化程度的提高，ESD保护变得尤为重要，PESD5V0L1BSF,315 可以在汽车电气系统中提供额外保护。
- 通信设备：网关、路由器等设备由于频繁的数据交换和信号，要承担较高的ESD风险。
五、封装与设计优势
PESD5V0L1BSF,315 采用DSN0603-2封装，体积小、便于自动化贴装，适合密集布线的电路板设计。这种0402（0603公制）封装减少了在产品设计中占据的空间，同时也提高了生产效率。此外，该产品的安装类型使其具备良好的热处理和电气性能。
六、总结
综合来看，PESD5V0L1BSF,315 是一款性能优越的ESD保护二极管，能够为现代电子设备提供有效而可靠的过电压防护。它的高反向稳压、出色的钳位电压、良好的频率特性以及宽广的工作温度范围，使其成为众多应用场景中保护器件的理想选择。安世 (Nexperia) 以其领先的半导体技术和严谨的制造工艺，确保了PESD5V0L1BSF,315 的稳定性和可靠性，是解决电气安全问题的优质选择。
