STPS2L60AY参数
属性 | 参数值 |
|---|---|
| 二极管配置 | 1个独立式 |
| 正向压降(Vf) | 770mV@4A |
| 直流反向耐压(Vr) | 60V |
| 整流电流 | 2A |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 100uA@60V |
| 工作结温范围 | -40℃~+150℃ |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
STPS2L60AY手册
STPS2L60AY概述

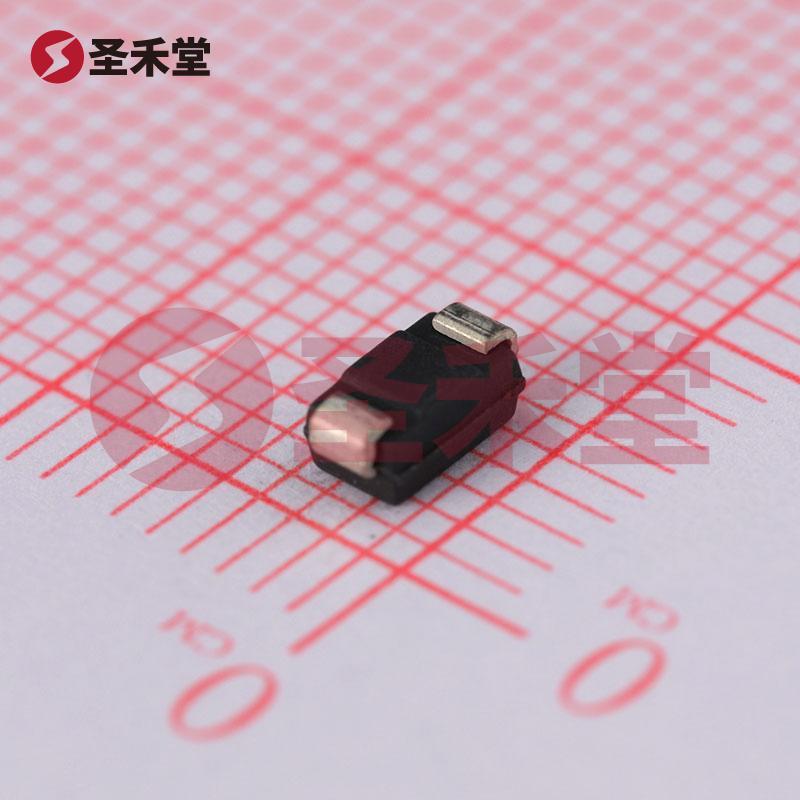

STPS2L60AY 产品概述
STPS2L60AY是一种高性能肖特基二极管，专为高效电力转换和整流应用而设计。该器件由意法半导体（STMicroelectronics）制造，以其卓越的电气特性和可靠性广泛应用于各种工业和消费电子设备中。以下是对STPS2L60AY二极管的全面介绍，包括其主要规格、功能特点以及应用领域。
一、基本规格
- 封装类型: DO-214AC (SMA)
- 反向耐压（VR）: 最大值为60V
- 平均整流电流（IF）: 2A
- 正向压降（VF）: 600mV（@ 2A）
- 反向漏电流（IR）: 100µA（@ 60V）
- 恢复速度: 快速恢复，响应时间小于等于500ns，适用于大于200mA的输出电流
- 湿气敏感性等级（MSL）: 1（无限）
- 工作温度范围: -40°C至150°C
二、功能特点
STPS2L60AY二极管的设计优点在于其低正向压降和高反向耐压，这使其在高效电力转换应用中成为不可或缺的元件。
低正向压降: 该二极管在2A输出电流下的正向压降仅为600mV，这为提高整个电路的效率和降低能量损耗创造了条件。低压降在电源管理系统中尤为明显，可以有效减少发热，并提高电能利用率。
快速恢复特性: STPS2L60AY的快速恢复特性（恢复时间小于500ns）使其适合高速开关电源和布线控制电路，能够有效应对高频率切换，减少反向恢复损失。
高耐压: 最大60V的反向耐压使得此二极管能够处理多种电源应用，即使在较高的电压条件下也能保证稳定工作，适合用于工业电子设备和高压电路。
极低的反向漏电流: 在60V的工作电压下，反向漏电流仅为100µA，极大地降低了电路在待机状态下的功耗，提高系统整体效率。
宽工作温度范围: 工作温度范围从-40°C至150°C，使其能够在各种恶劣环境下可靠工作，适合多种工业和消费类应用。
三、应用领域
STPS2L60AY广泛应用于多个领域，包括但不限于：
开关模式电源（SMPS）: 在开关电源转换中作为整流器，确保高效率和低功耗运行。
电池管理系统: 它的低正向压降和低反向漏电流使其成为电池充电和放电保护电路中理想的选择。
电动汽车: 在电机驱动控制和充电系统中应用，有助于提高整体能效，减少能耗。
工控设备: 在自动化控制和电源管理中，具有良好的耐压抗扰性和快速恢复特性。
消费电子: 在各种类型的电子消费品中，例如电视、手机及其他电池供电设备中广泛使用。
四、总结
STPS2L60AY肖特基二极管凭借其卓越的电气性能、广泛的适用性和优化的可靠性，在现代电子设计中扮演着重要角色。其低正向压降、快速恢复特性以及广泛的工作温度范围，使其成为高效电源设计的重要组件。无论是工业还是消费市场，STPS2L60AY均能够满足不同应用的需求，并为使设备运行更加高效、可靠提供保障。选择STPS2L60AY，意味着选择了一款兼具性能与质量的高端肖特基二极管。
