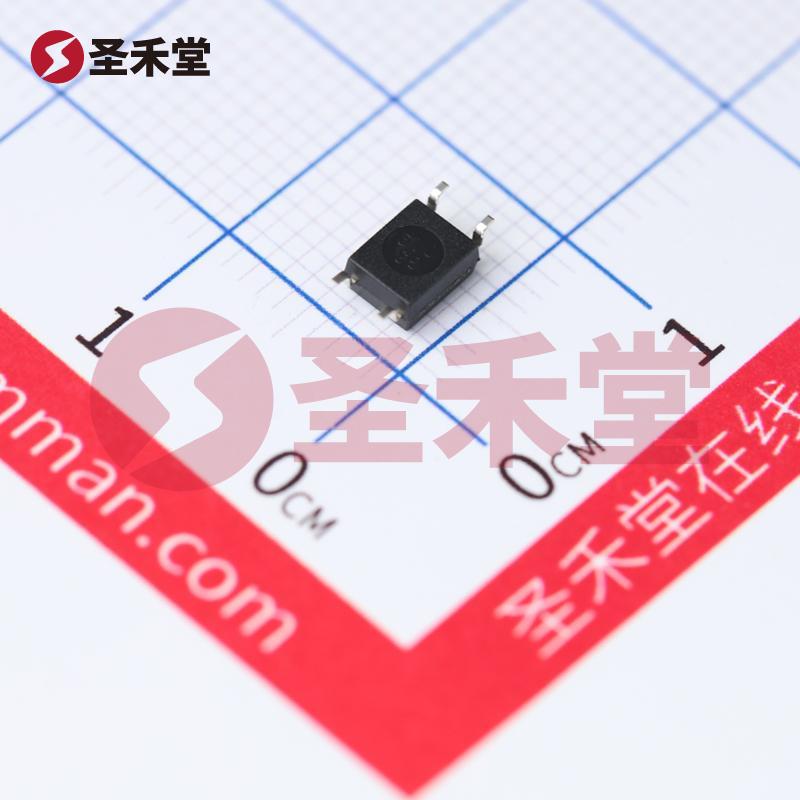

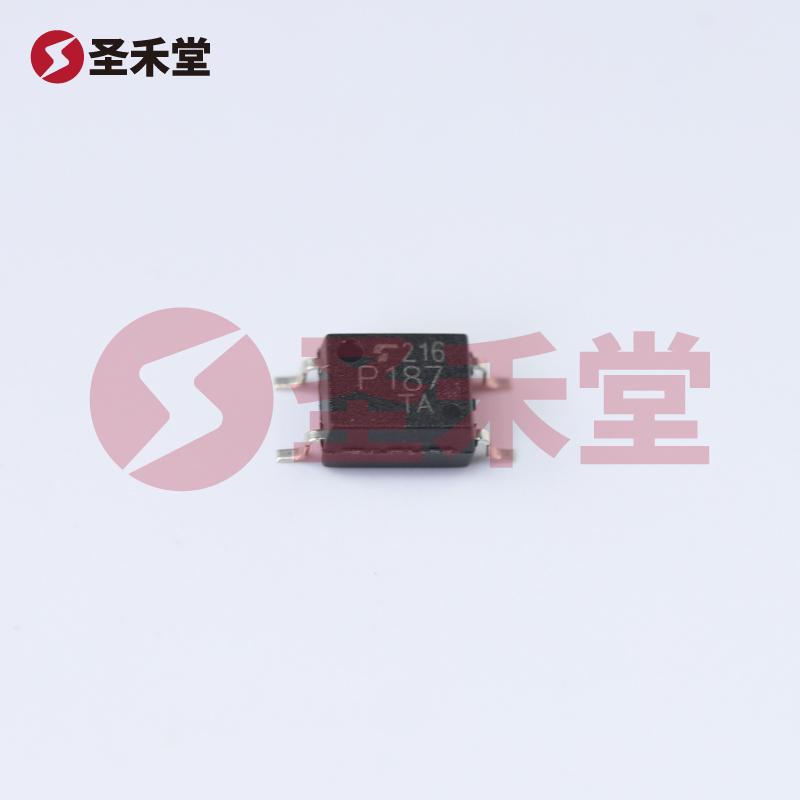

注：图像仅供参考，请参阅产品规格
TLP187(TPL,E(T
- 商品编码： BM0000288512复制
- 品牌： TOSHIBA(东芝)复制
- 封装： SO-4-4.6mm复制
- 包装： 编带复制
- 重量： 0g复制
- 描述： 晶体管输出光耦 DC 达林顿晶体管 150mA 1.25V复制
TLP187(TPL,E(T参数
属性 | 参数值 |
|---|---|
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 正向压降(Vf) | 1.25V |
| 输出电流 | 150mA |
| 隔离电压(Vrms) | 3.75kV |
| 直流反向耐压(Vr) | 5V |
| 负载电压 | 300V |
| 输出通道数 | 1 |
属性 | 参数值 |
|---|---|
| 集射极饱和电压(VCE(sat)) | 1.2V@100mA,10mA |
| 上升时间(tr) | 40us@10mA,100Ω |
| 下降时间 | 15us |
| 工作温度 | -55℃~+110℃ |
| 电流传输比(CTR)最小值 | 1000% |
| 电流传输比(CTR)最大值/饱和值 | 4000% |
| 正向电流(If) | 50mA |
TLP187(TPL,E(T手册
TLP187(TPL,E(T概述
TLP187(T, TPL, E(T) 产品概述
一、产品简介
TLP187是一款由东芝（TOSHIBA）出品的高性能晶体管输出光耦（光隔离器），主要用于实现信号的传输与隔离。该器件的基于达林顿晶体管设计，能有效地将光信号转换为电流信号，广泛应用于电源控制、开关电源、继电器驱动等领域。其输出电流可达150mA，工作电压为1.25V, 具有良好的线性和开关特性，适用于高效、安全的信号隔离需求。
二、主要特性
高输出电流能力： TLP187能够承受高达150mA的输出电流，适合驱动负载要求较高的应用场合，使其成为一种理想的选择用于开关、电机驱动及其他高负载应用。
低输出饱和压降： 该器件在更低的工作电压（1.25V）条件下保持较高的性能水平，有助于降低能量损耗，提高系统效率，保护后续电路件免于电压过高的风险。
良好的信号隔离性能： TLP187提供信号隔离的能力，允许用户在高电压环境中安全地操作低电压信号。这种电气隔离能够有效防止噪声、自激振荡及其他信号干扰，确保信号传输的稳定性。
SOP-4封装： 该光耦采用SOP-4封装，尺寸小巧，便于在空间受限的电子设备中安装。其4引脚设计简化了与其他元器件的连接，提升了PCB设计的灵活性。
出色的线性响应： TLP187在输入信号和输出信号之间提供了良好的线性关系，可以有效地处理与模拟信号相关的应用。
三、应用领域
TLP187广泛应用于以下几个领域：
电源管理： 在开关电源（Switching Power Supply）中，TLP187能够提供必要的电气隔离，确保操作和监控电路之间的信号传输安全可靠。
继电器驱动： 利用TLP187的高输出驱动能力，可实现对继电器的有效控制，增强系统的自动化能力和远程控制功能。
工业控制系统： 在复杂的工业环境中，TLP187可以用于信号隔离和控制，从而保护敏感组件免受电涌和未来电气噪声的影响。
消费电子： 在许多消费类电子产品中，TLP187可以用于信号隔离和数据通讯，提升产品稳定性和安全性。
四、应用实例
智能家居控制系统：可以使用TLP187在控制面板和执行模块间进行信号传输，实现智能家居的自动化控制和远程监控。
电动工具安全控制：在电动工具中，通过TLP187的光电隔离，确保操作人员的安全，同时提高工具的可靠性。
医疗设备：在医用设备中，TLP187能够有效孤立高电压信号，确保设备在进行高精度测量时的安全性。
五、总结
TLP187作为东芝旗下的一款高性能晶体管输出光耦，其优越的电气性能使其在众多应用中得以广泛采用。该器件不仅具备高输出电流能力，还能够提供优良的信号隔离，增强系统的耐噪声能力与安全性。通过采用SOP-4封装，TLP187具备较高的集成度，适合现代电子设备的设计需求，成为电子设计师的优选元件。无论是在电源管理、工业控制还是消费电子领域，TLP187都能够展现出其优秀的性能与应用价值。
