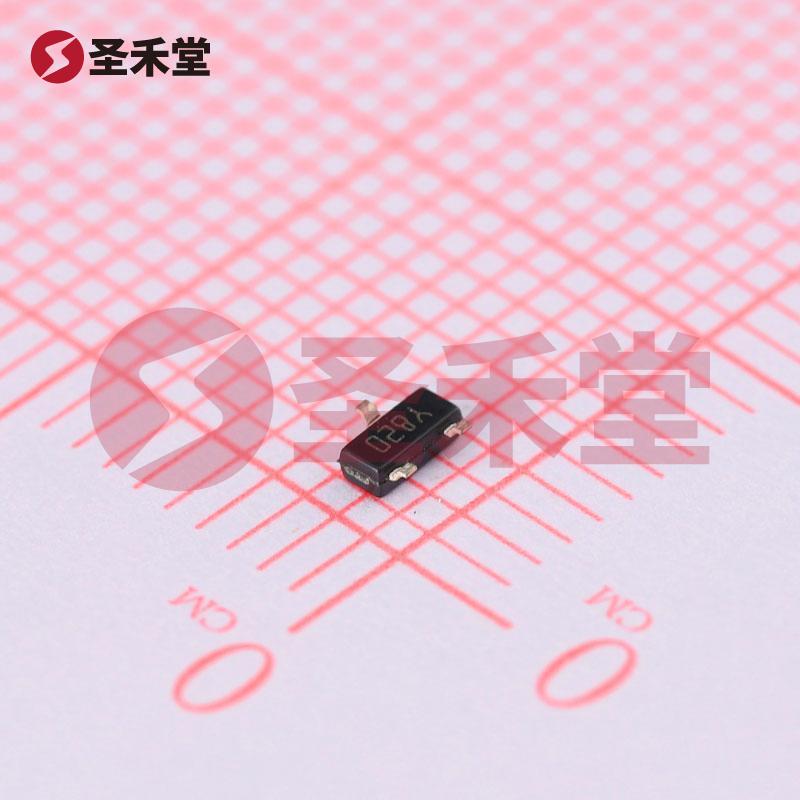

TS2431BILT 产品实物图片
TS2431BILT 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

TS2431BILT

商品编码: BM0000288521
品牌 :
ST(意法半导体)
封装 :
SOT-23-3
包装 :
编带
重量 :
0.036g
描述 :
电压基准芯片 可调 100mA ±0.5% 2.5V~24V SOT-23-3L
库存 :
15658(起订量1,增量1)
批次 :
2年内
数量 :
X
0.688
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.688
--
3000+
¥0.64
--
45000+
产品参数
产品手册
产品概述

TS2431BILT参数

输出类型可调输出电压2.5V~24V
输出电流100mA精度±0.5%
温度系数100ppm/℃电压基准类型并联
最小阴极电流调节1mA工作温度-40℃~+105℃@(Ta)

TS2431BILT手册

TS2431BILT概述

TS2431BILT 产品概述

产品名称: TS2431BILT

品牌: ST(意法半导体)

封装形式: SOT-23-3 / TO-236-3 / SC-59

一、概述

TS2431BILT 是一款高性能的可调电压基准芯片,专为需要高精度和稳定性的电子应用设计。该器件具有宽广的输出电压范围,能够在2.5V到24V之间进行调节,最大输出电流可达100mA。凭借其低温漂和优越的温度稳定性,这款芯片适用于各种严苛的环境和应用场景,成为设计工程师和产品开发者的首选元件之一。

二、主要参数

  • 输出电压范围:

    • 最小: 2.5V
    • 最大: 24V
  • 输出电流: 最高可达 100mA

  • 输出类型: 可调式

  • 精度: ±0.5%

  • 温度系数: 100ppm/°C

  • 工作温度范围: -40°C 到 105°C

  • 阴极电流: 1mA

  • 安装类型: 表面贴装型

  • 封装类型: SOT-23-3

三、应用领域

TS2431BILT广泛应用于各种电源电路、仪器仪表、传感器接口以及其他需要精确参考电压的电子设备。尤其在以下场景中表现尤为出色:

  1. 电源设计: 作为电源控制和稳定电压输出的关键元件,完全可以满足高精度电压基准的需求。

  2. 自动化测试设备: 在自动测试设备中使用,能够为敏感仪器提供稳定的基准电压信号。

  3. 监控系统: 在各种监控与数据采集系统中,作为参考电压源,确保测量的准确性和可靠性。

  4. 消费电子产品: 在MP3播放机、摄像机和计算机等消费电子产品中应用,提供稳定的工作电压,保证产品性能的稳定。

四、产品特点

  1. 高精度: TS2431BILT具有低温漂、高精度设计,可以有效减少环境温度变化对输出电压的影响,确保在不同工作条件下始终稳定。

  2. 可调输出: 设计师可以根据自身需求调节输出电压,灵活适应不同的电路需求,提高设计的自由度。

  3. 宽工作温度范围: -40°C ~ 105°C的工作温度范围使得 TS2431BILT 能够在极端环境中工作,适合工业和户外应用。

  4. 小型化封装: SOT-23-3封装设计使得该芯片在占用空间小的情况下提供高性能,非常适合需要高集成度的便携式设备。

  5. 低功耗设计: 其低阴极电流特性,进一步降低了整体系统的功耗,使其适合长时间稳定运行的应用。

五、总结

TS2431BILT是意法半导体推出的一款高度集成化、性能卓越的可调电压基准芯片。其出色的精度、稳定性和宽广的输出电压范围使其在电子设计中具备重要的应用价值。无论是在高科技仪器、消费电子,还是工业控制系统中,TS2431BILT都能为开发者提供可靠的电压参考,保证整个系统的性能和稳定性,成为实现高性能电子产品的重要一环。
