UMD12NTR 产品概述

UMD12NTR是ROHM公司推出的一款数字晶体管，采用NPN和PNP预偏置配置，专为各种电子应用而设计，尤其适合数字电路和开关应用。该产品的主要特点包括其较高的功率处理能力、出色的频率响应和多种安装选项，旨在满足现代电子设备对高效、紧凑组件的需求。

基本参数

UMD12NTR的额定功率为150mW，集电极电流（Ic）最大可达到100mA，集射极击穿电压（Vce）最高可达50V。这些参数使其在多种电源应用中表现出色，能够承受相对较高的电流和电压，适合用于驱动和切换负载。

晶体管类型及特性

该器件包含一个NPN晶体管和一个PNP晶体管的组合设计，通常称为“数字晶体管”。这种配置简化了电路设计，因为它内置了偏置电阻，可以在开关应用中消除外部基极电阻的需求。UMD12NTR通过预偏置设计，实现对输入信号的快速响应和低功耗操作。

电流增益与饱和特性

UMD12NTR的直流电流增益（hFE）在不同的Ic和Vce条件下具有良好的性能。其在5mA集电极电流和5V收集电压下的增益最小值为68，保证了该晶体管在中等负载条件下能够提供稳定的增益。在饱和状态下，产品在可达500µA的基极电流和10mA的集电极电流情况下，提供的最大饱和压降为300mV，这使得UMD12NTR在快速开关操作时具有较低的功耗损失。

频率响应

该器件的跃迁频率达到250MHz，充分满足高频应用的需求。这一特性使UMD12NTR非常适合用于高速信号处理和数据信号的开关，能够在高速环境中保持良好的工作性能。

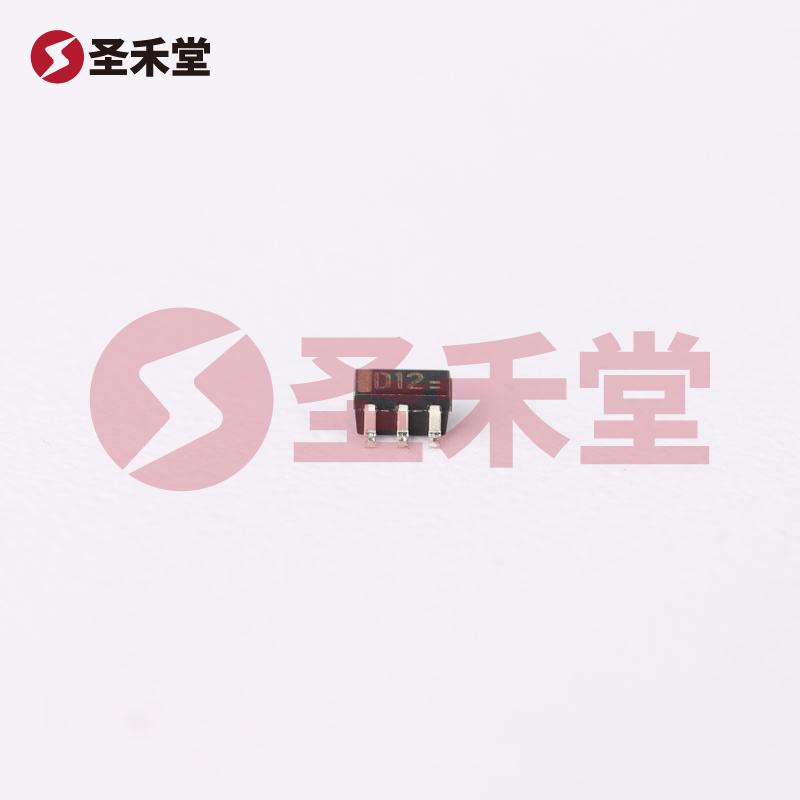

设计与封装

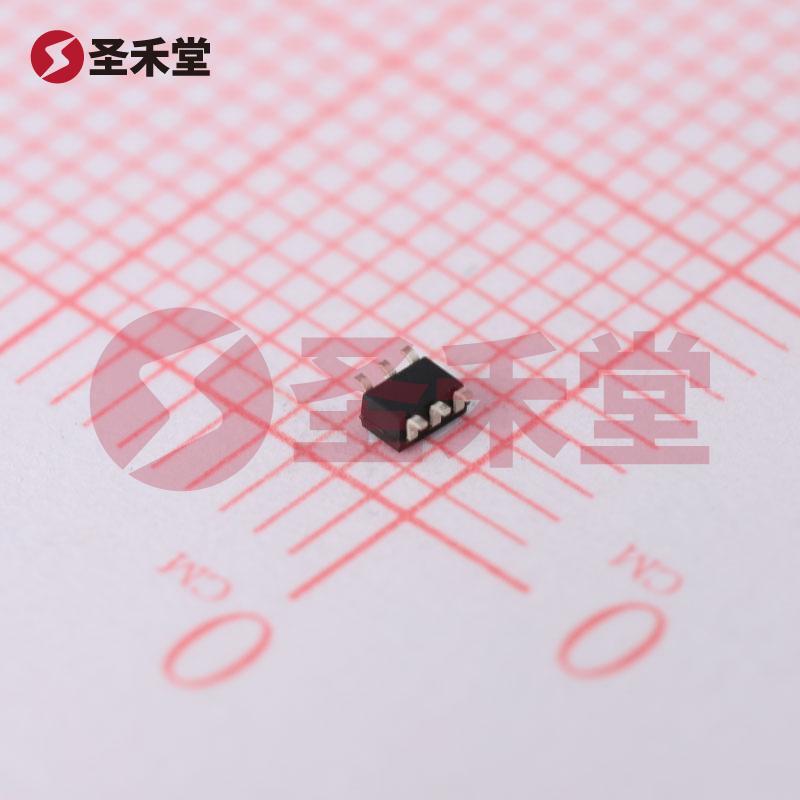

UMD12NTR的封装采用了流行的6-TSSOP（小型薄型塑料表面贴装封装），符合SC-88和SOT-363标准。小巧的体积使其能够在紧凑的PCB设计中有效配置，同时也便于大规模生产的自动化贴装。

应用场景

UMD12NTR广泛应用于各种电子设备中，包括但不限于：

• 数字信号开关
• 功率放大器
• 继电器驱动
• LED驱动电流中的开关组件

此外，由于其低功耗和高效率，UMD12NTR还被广泛应用于便携式电子设备中，确保设备在电池供电的情况下仍能实现优异的性能。

总结

UMD12NTR作为一款性能优异的数字晶体管，结合了多种优良特性，如高功率处理能力、快速开关频率以及紧凑的封装尺寸，适用于现代电子设计。ROHM公司凭借其丰富的经验和技术积累，提供了这一款满足市场需求的高质量产品，期待UMD12NTR能在您的设计中发挥重要作用。无论您是在进行新产品开发，还是在提升现有设备性能，UMD12NTR都是值得考虑的重要元件。
