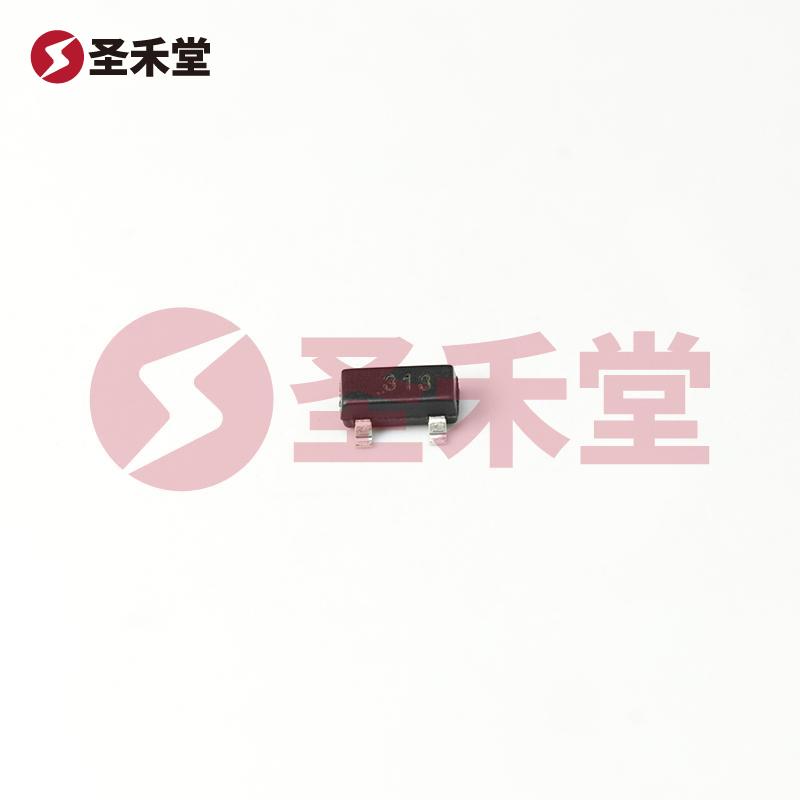

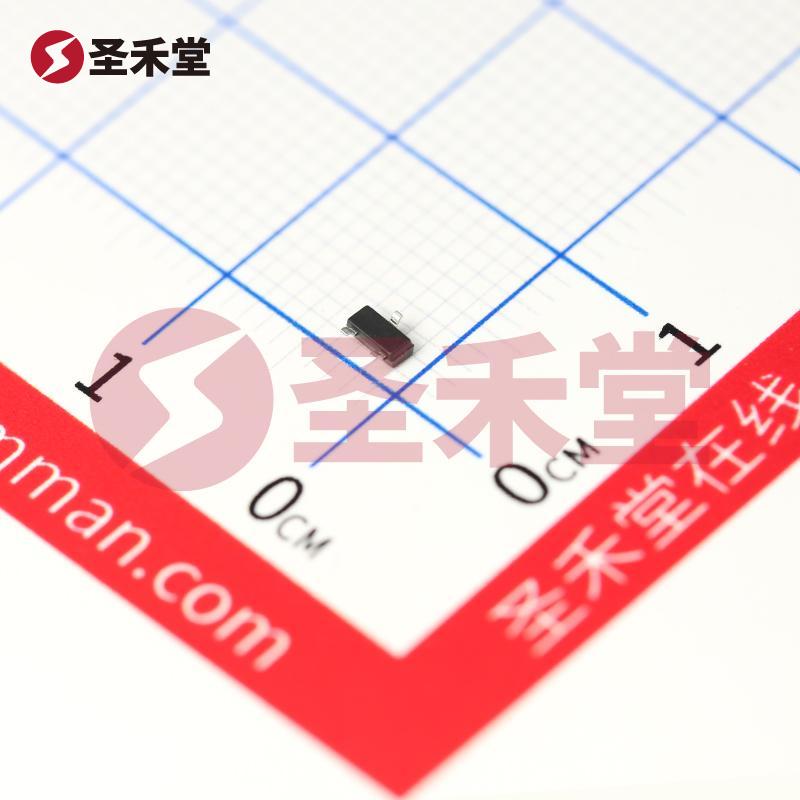

ZXMP3A13FTA
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.028g
描述 :
场效应管(MOSFET) 625mW 30V 1.4A 1个P沟道 SOT-23
库存 :
5935(起订量1,增量1)
批次 :
2年内数量 :
X
0.768按整 :
圆盘(1圆盘有3000个)
合计 :
￥0梯度
内地(含税)
香港
1+
￥0.768
--
200+
￥0.53
--
1500+
￥0.481
--
30000+
产品参数
产品手册
产品概述
ZXMP3A13FTA参数
| 漏源电压（Vdss） | 30V | 连续漏极电流（Id）（25°C 时） | 1.4A |
| 栅源极阈值电压 | 1V @ 250uA | 漏源导通电阻 | 210mΩ @ 1.4A,10V |
| 最大功率耗散（Ta=25°C） | 625mW | 类型 | P沟道 |
| FET 类型 | P 通道 | 技术 | MOSFET（金属氧化物） |
| 25°C 时电流 - 连续漏极 (Id) | 1.4A（Ta） | 驱动电压（最大 Rds On，最小 Rds On） | 4.5V，10V |
| 不同 Id、Vgs 时导通电阻（最大值） | 210 毫欧 @ 1.4A，10V | 不同 Id 时 Vgs(th)（最大值） | 1V @ 250µA |
| 不同 Vgs 时栅极电荷 (Qg)（最大值） | 6.4nC @ 10V | Vgs（最大值） | ±20V |
| 不同 Vds 时输入电容 (Ciss)（最大值） | 206pF @ 15V | 功率耗散（最大值） | 625mW（Ta） |
| 工作温度 | -55°C ~ 150°C（TJ） | 安装类型 | 表面贴装型 |
| 供应商器件封装 | SOT-23-3 | 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 类型 | 1个P沟道 | 漏源电压(Vdss) | 30V |
| 连续漏极电流(Id) | 1.6A | 导通电阻(RDS(on)@Vgs,Id) | 210mΩ@10V,1.4A |
| 功率(Pd) | 625mW | 阈值电压(Vgs(th)@Id) | 1V@250uA |
| 栅极电荷(Qg@Vgs) | 3.8nC | 输入电容(Ciss@Vds) | 206pF@15V |
| 反向传输电容(Crss@Vds) | 49.2pF@15V | 工作温度 | -55℃~+150℃ |
ZXMP3A13FTA手册
ZXMP3A13FTA概述
ZXMP3A13FTA 产品概述
概述
ZXMP3A13FTA 是一款高性能 P 沟道 MOSFET，专为广泛的电子电路应用而设计。作为一种金属氧化物场效应晶体管（MOSFET），本产品在低电压和低功耗的条件下表现出色，适合用于负载开关、功率放大、电源管理等应用。
主要参数
ZXMP3A13FTA 的典型参数包括：
- 漏源电压（Vdss）：30V，确保在多种电压级别下的安全工作。
- 连续漏极电流（Id）：1.4A（在 25°C 时），能够满足大部分小功率应用的需要。
- 栅源极阈值电压（Vgs(th)）：1V @ 250µA，这是一个较低的阈值电压，使其在低电压驱动时即可导通。
- 漏源导通电阻（Rds(on)）：210mΩ @ 1.4A, 10V，低导通电阻优化了功率损失，增加了整体效率。
- 最大功率耗散：625mW（在 25°C 环境温度下），使其在高温条件下也能稳定工作。
技术特性
- 栅极驱动电压：支持 4.5V 到 10V 的驱动电压，这为用户提供了灵活性，可以在多种情况下实现更好的电路设计。
- 输入电容（Ciss）：206pF @ 15V，特定输入电容值为器件的高频特性提供了保障。
- 栅极电荷（Qg）：最大值为 6.4nC @ 10V，显示其在开关操作时的快速响应能力。
- 极限参数：Vgs 最大值为 ±20V，工作温度范围为 -55°C 到 150°C，适用于多变的工业和消费环境。
封装与应用
ZXMP3A13FTA 的封装类型为 SOT-23-3（TO-236-3，SC-59），这种小型表面贴装封装旨在节省空间，适合用于紧凑型电子设备中。它的高集成度使其在各类电子产品中易于设计和实施，特别是在便携式设备和消费电子领域。
应用场景
ZXMP3A13FTA 被广泛应用于以下领域：
- 负载开关：能够有效地控制负载电源的开启和关闭，是家电、LED照明及其他电子设备的理想选择。
- 功率管理：可用于电源管理电路中，优化能耗，确保设备高效稳定工作。
- 电动机驱动：可以在小功率电机驱动中提供平稳的启动和控制。
- 信号开关：在音频信号处理和其他信号切换应用中表现突出。
结论
ZXMP3A13FTA 以其卓越的电气性能和灵活的应用性质，为多种电子设计提供了强有力的支持。其低导通电阻、宽工作温度范围及小巧的封装，使其成为众多电子工程师、设计师理想的选择。无论是在工业、消费电子还是新兴科技应用场景中，ZXMP3A13FTA 都能够提供高效、可靠的解决方案。
