RC0603JR-071KL

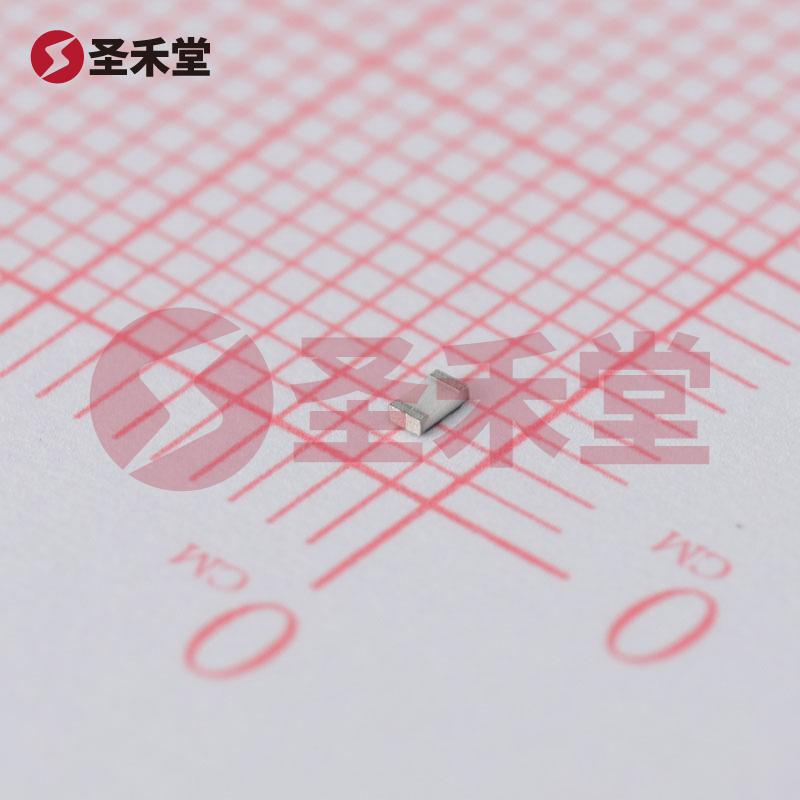

产品概述: RC0603JR-071KL 贴片电阻

概要

RC0603JR-071KL 是由国巨（YAGEO）制造的一款高性能贴片电阻，广泛应用于无线通讯、消费电子、信号处理和计算机应用等领域。该电阻采用0603封装规格，具有良好的温度稳定性和较低的电气噪声，适合高密度电路布置和精密测量设备。

主要规格

• 电阻值: 1 kΩ
• 容差: ±5%
• 功率: 0.1 W（1/10W）
• 成分: 厚膜电阻
• 温度系数: ±100 ppm/°C
• 工作温度范围: -55°C ~ 155°C
• 封装尺寸: 0603（1.6mm × 0.8mm）
• 最大高度: 0.55mm
• 端子数: 2

封装特性

0603封装是表面贴装技术中常用的尺寸，大小为0.063"长 x 0.031"宽，适用于高密度电路设计。小巧的尺寸使得RC0603JR-071KL电阻能够在有限的空间内进行灵活布局，同时保持可靠的电气性能。

电气特性

RC0603JR-071KL的额定功率为0.1W，适合在较低功耗的应用中使用。该电阻的容差为±5%，能确保在不同的工作条件下提供稳定的电阻值。此外，采用厚膜工艺造就了其优异的耐温性能和环境稳定性，保证了在-55°C至155°C的工作范围内，电阻值不会发生显著变化，适配不同的电路需求。

温度系数与稳定性

温度系数为±100 ppm/°C意味着该电阻在温度变化时，其电阻值的变化率相对较低。这种特性非常适合需要高精度和高稳定性的应用，比如精密测量设备和高频信号处理。电阻的稳定性对信号的保真度和系统的整体可靠性至关重要。

应用领域

RC0603JR-071KL广泛应用于各种电子设备中，尤其是需要紧凑型和高性能元件的场合。其典型应用场景包括：

• 移动设备：如智能手机、平板电脑与其他便携式设备。
• 计算机和外围设备：包括主板、显卡及其他消费电子产品。
• 工业设备：如传感器、自动化设备及控制系统。
• 汽车电子：汽车导航、娱乐系统及其他电子控制单元。

结论

RC0603JR-071KL贴片电阻凭借其1kΩ的电阻值、良好的容差和宽广的工作温度范围，成为了众多电子产品中的理想选择。无论是用于新的电路设计，还是在现有系统中的替换，国巨的这一产品都能以其可靠的性能和稳定的质量，为设计工程师提供强有力的支持。随着电子行业对小型化和高性能元件的需求不断增长，RC0603JR-071KL无疑会在未来的电子设计中继续发挥重要作用。
