BZT52C24-7-F

产品概述：BZT52C24-7-F 稳压二极管

1. 概述

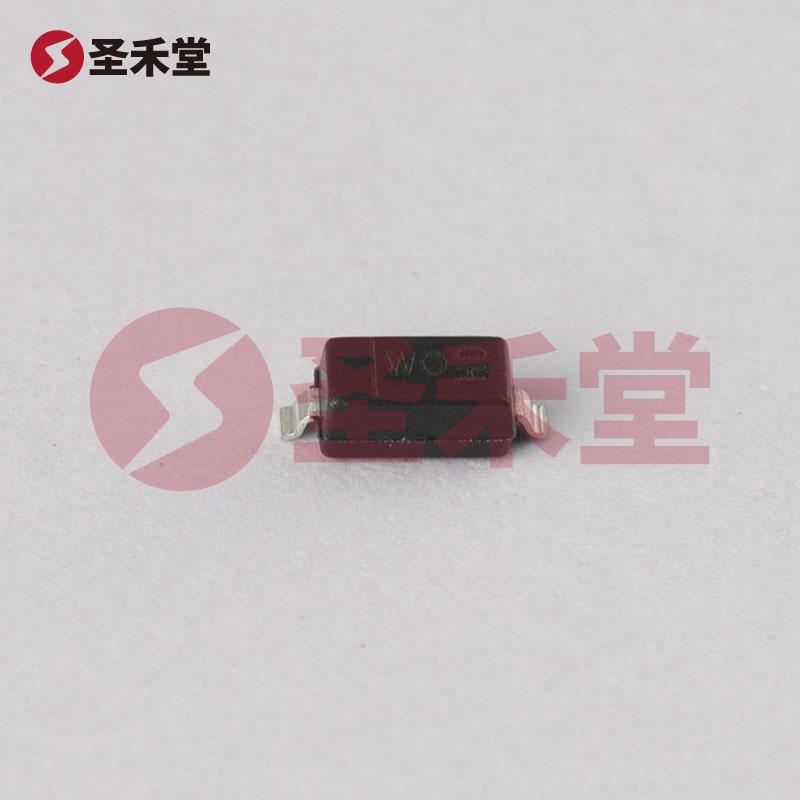

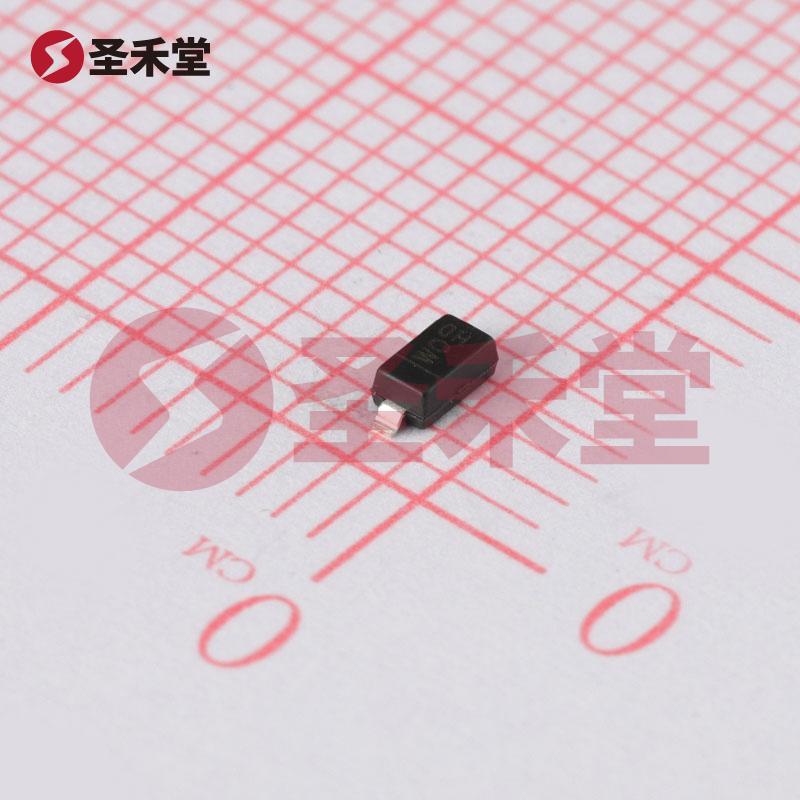

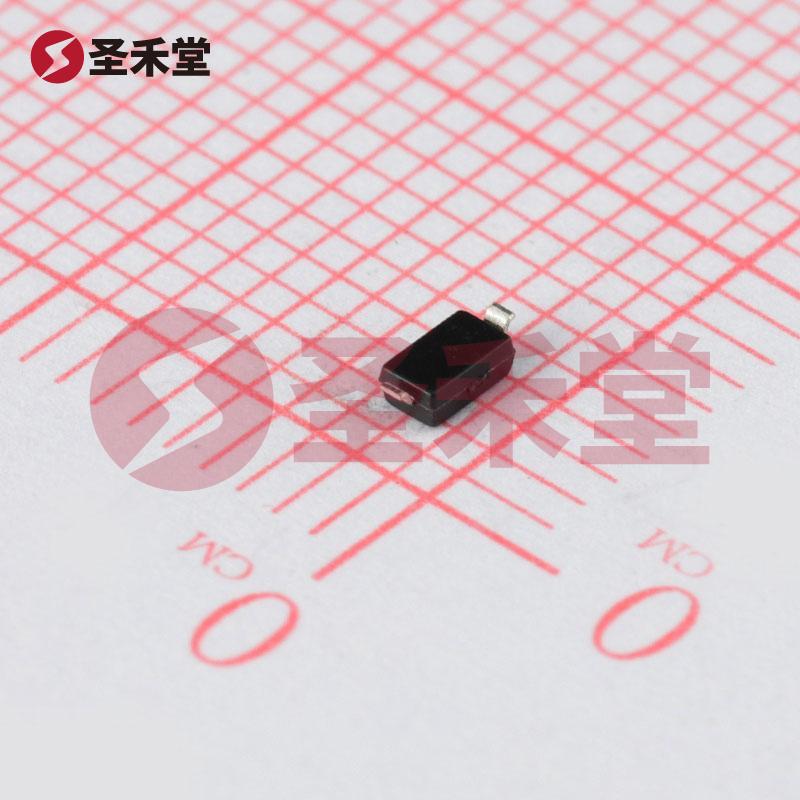

BZT52C24-7-F 是一款由 DIODES（美台半导体）出品的高性能稳压二极管，专为24V的电压稳定应用设计。这款稳压二极管采用 SOD-123 封装，非常适合于表面贴装设计，广泛应用于电源管理、电源保护、信号调节和电压稳定等领域。

2. 主要特点

• 稳压值：BZT52C24-7-F 的标称稳压值为 24V，提供了一个稳定的电压输出，确保其他元器件在所需电压下安全、可靠地工作。
• 精准的电压调节：其电压范围为22.8V至25.6V，具备±6%的精度，能够有效控制电压波动，保证系统的稳定性。
• 低反向漏电流：在16.8V反向电压下，反向漏电流仅为100nA，这使得该稳压二极管在待机或非工作状态下极大地降低了功耗，有利于延长电池设备的使用寿命。
• 最大功率额定：该元件支持最大功率500mW，适用于多种功率要求从小到中的应用场合。
• 优良的阻抗特性：最大阻抗为70Ω，确保稳压性能的稳定性，适用于高频信号处理。
• 宽工作温度范围：工作温度范围从-65°C 到 150°C，使其适用于极端环境和各种工业应用。

3. 应用场景

BZT52C24-7-F 的应用场景非常广泛。其主要适用于：

• 电源保护：保护敏感电路免受电压突波的影响，例如在电源适配器、充电器等设备中的应用。
• 信号调节：稳定信号电压，确保信号的可靠传输，适用于音频设备、射频电路等。
• 电池供电设备：在移动设备如手机、平板电脑及其他便携式设备中，使用BZT52C24-7-F来增强电源的稳定性，延长电池寿命。
• 消费电子产品：如家用电器、显示器等，它可以确保这些产品在不同负载情况下的稳定运行。

4. 安装与使用

BZT52C24-7-F 采用 SOD-123 封装，支持表面贴装（SMD）。在PCB设计中，使用此类封装的元件简化了自动化制造过程，并且有效节省了空间。在焊接过程中，应遵循电子元器件的标准焊接工艺，以确保产品的性能和可靠性。

5. 结论

综合以上特点，BZT52C24-7-F 不仅提供了稳定的电压输出，还具备低功耗、优良的温度适应性和便于使用的封装形式，是多种电子设备中对电压稳定性有较高要求的理想选择。无论是在电源管理还是电路保护领域，BZT52C24-7-F 都能够发挥其卓越的性能，是现代电子设计中不可或缺的元器件之一。
