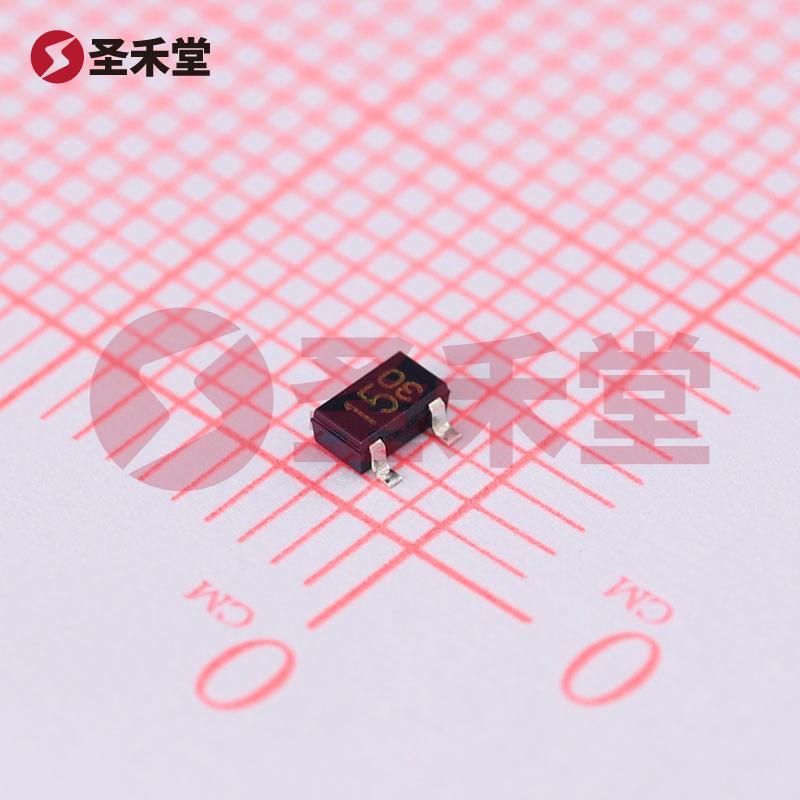

DTA124EKAT146 产品实物图片

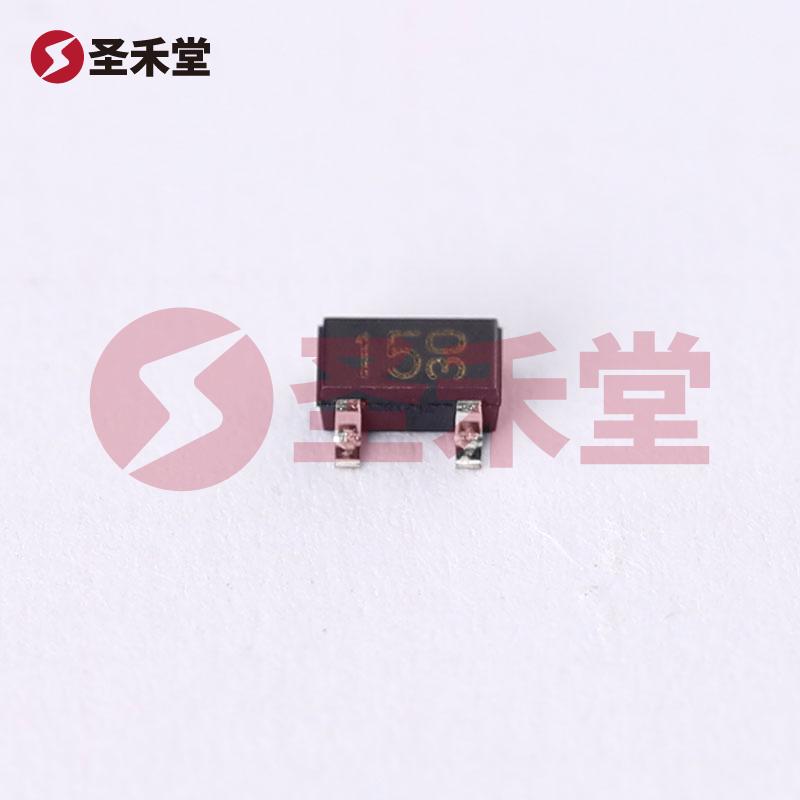

商品图片1

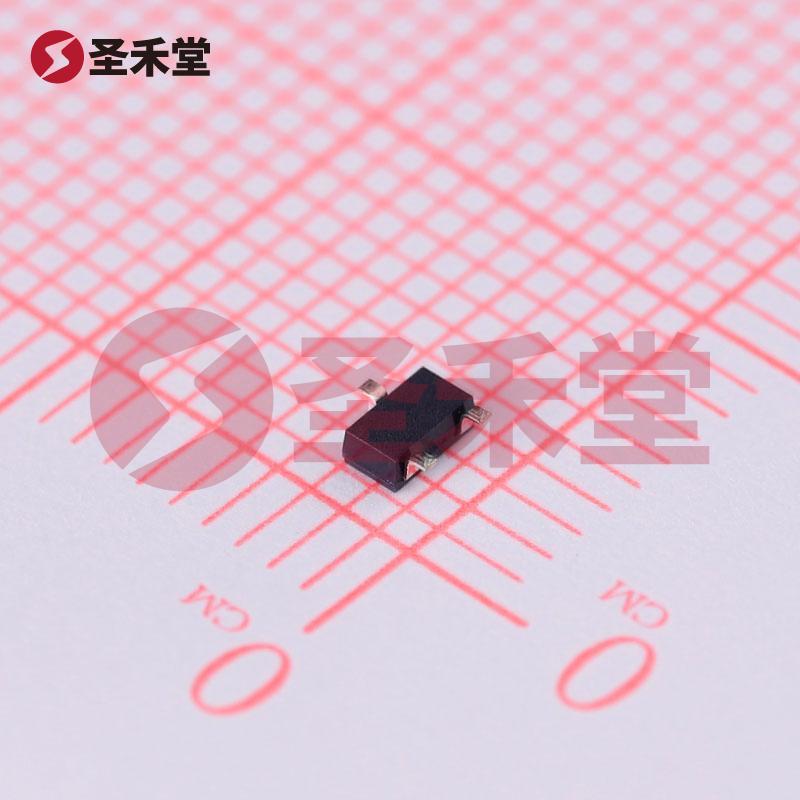

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DTA124EKAT146

商品编码: BM0000000731
品牌 :
ROHM(罗姆)
封装 :
SMT3
包装 :
编带
重量 :
0.034g
描述 :
数字晶体管 200mW 50V 30mA 1个PNP-预偏置 TO-236-3(SOT-23-3)
库存 :
7823(起订量1,增量1)
批次 :
2年内
数量 :
X
0.105
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.105
--
3000+
¥0.0831
--
45000+
产品参数
产品手册
产品概述

DTA124EKAT146参数

集射极击穿电压(Vceo)50V集电极电流(Ic)30mA
功率(Pd)200mW直流电流增益(hFE@Ic,Vce)56@5mA,5V

DTA124EKAT146手册

DTA124EKAT146概述

DTA124EKAT146 产品概述

产品名称: DTA124EKAT146
类型: 数字晶体管
品牌: ROHM(罗姆)
封装: TO-236-3 (SOT-23-3)
安装类型: 表面贴装型

1. 概述

DTA124EKAT146 是ROHM公司推出的一款数字化PNP预偏置晶体管,专为高效能电子电路设计而开发。其小巧的TO-236-3封装使其非常适合于空间受限的现代电子设备,尤其是在需要高性能和高集成度的应用场景中。

2. 关键参数

  • 最大集电极电流 (Ic): 30mA
  • 最大集电极截止电流: 500nA
  • 集射极击穿电压 (Vce): 50V
  • 饱和压降 (Vce(sat)): 在500µA和10mA条件下,最大值为300mV
  • 频率跃迁: 250MHz
  • 最大功率: 200mW
  • 基极电阻 (R1): 22kΩ
  • 发射极电阻 (R2): 22kΩ
  • 直流电流增益 (hFE): 56 @ 5mA,5V

3. 性能特点

DTA124EKAT146 的设计以其卓越的电气性能和高度的集成度为特色。该晶体管在频率为250MHz的情况下仍能保持良好的工作性能,适合用于高速开关和放大应用。此外,其非常低的集电极截止电流 (500nA) 减少了器件的功耗,提高了整机的效率。

其饱和压降在常见的工作条件下表现优异,这使得在高电流负载条件下,器件能够有效地降低信号衰减,同时保持所需的开关速度。 这样的特性特别适用于RF应用、低功耗放大器以及数字电路设计。

4. 应用场景

DTA124EKAT146 广泛应用于以下领域:

  • 消费电子: 如智能手机、平板电脑、便携式音频设备等
  • 通信设备: 支持高频开关和信号放大
  • 工业设备: 在监控和控制系统中用作开关元件
  • 汽车电子: 作为传感器接口或用于非关键信号处理
  • 物联网 (IoT): 作为低功耗传感器和模块之间的信号处理器

5. 安装与使用指导

选用DTA124EKAT146时,建议在电路设计中充分考虑电源电压、负载要求和散热管理。这款数字晶体管的工作温度范围和散热性能在较高负载情况下应予以关注,做好散热设计,确保器件能在最佳温度范围内稳定工作。

其表面贴装的特性使得在PCB设计和焊接过程中,需遵循相应的装配和焊接标准,确保电子元器件与电路板之间的良好连接,以提高整体可靠性和性能。

6. 结论

DTA124EKAT146 作为一款高性能的PNP预偏置数字晶体管,凭借其小型封装、良好的电气特性和广泛的应用范围,成为现代电子设计中不可或缺的元件。无论是在消费电子、工业控制、通信设备或物联网应用中,DTA124EKAT146 都以其优势满足了对高效、低功耗和可靠性的需求,是电子设计工程师的优选方案。
