漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 4.2A |
栅源极阈值电压 | 900mV @ 250uA | 漏源导通电阻 | 32mΩ @ 4.2A,4.5V |
最大功率耗散(Ta=25°C) | 490mW | 类型 | N沟道 |
漏源电压(Vdss) | 20V | 连续漏极电流(Id)(25°C 时) | 4.2A |
栅源极阈值电压 | 900mV @ 250uA | 漏源导通电阻 | 32mΩ @ 4.2A,4.5V |
最大功率耗散(Ta=25°C) | 490mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
漏源电压(Vdss) | 20V | 25°C 时电流 - 连续漏极 (Id) | 4.2A(Ta) |
驱动电压(最大 Rds On,最小 Rds On) | 1.2V,4.5V | 不同 Id、Vgs 时导通电阻(最大值) | 32 毫欧 @ 4.2A,4.5V |
不同 Id 时 Vgs(th)(最大值) | 900mV @ 250µA | 不同 Vgs 时栅极电荷 (Qg)(最大值) | 11nC @ 4.5V |
Vgs(最大值) | ±12V | 不同 Vds 时输入电容 (Ciss)(最大值) | 655pF @ 10V |
功率耗散(最大值) | 490mW(Ta), 5W(Tc) | 工作温度 | -55°C ~ 150°C(TJ) |
安装类型 | 表面贴装型 | 供应商器件封装 | TO-236AB |
封装/外壳 | TO-236-3,SC-59,SOT-23-3 |

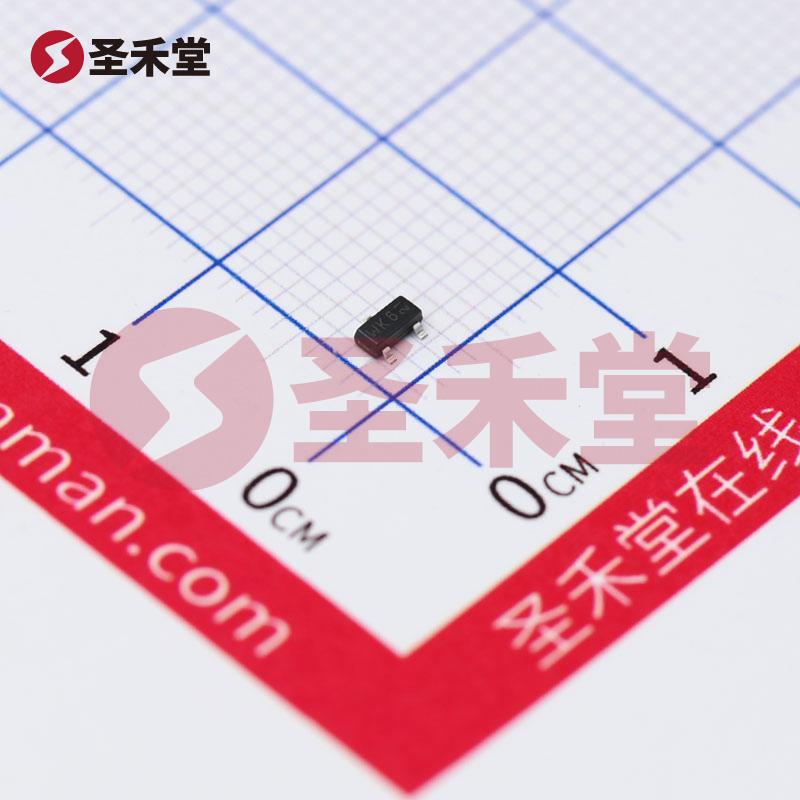

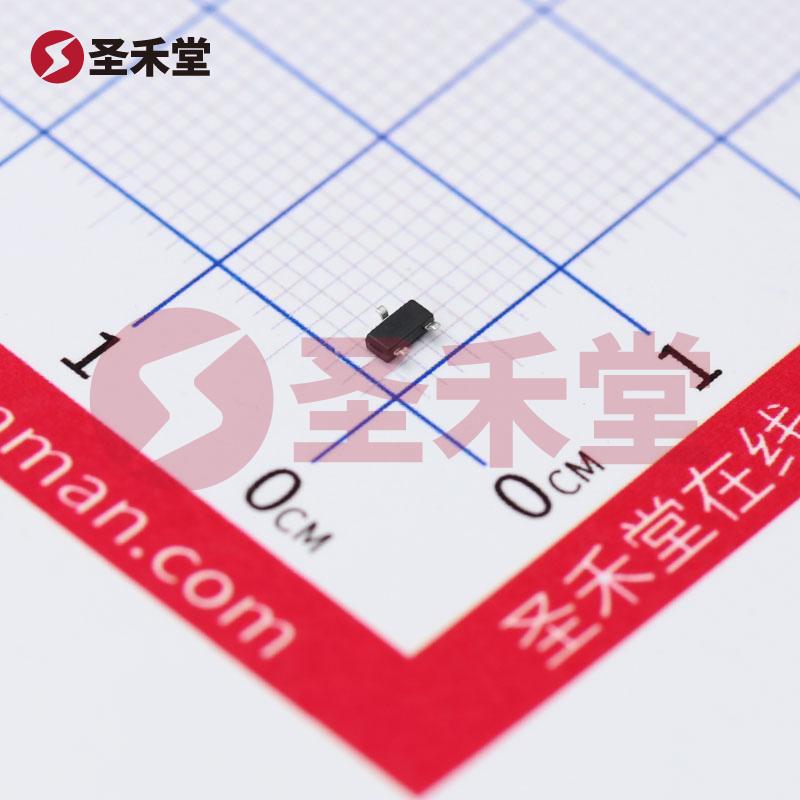

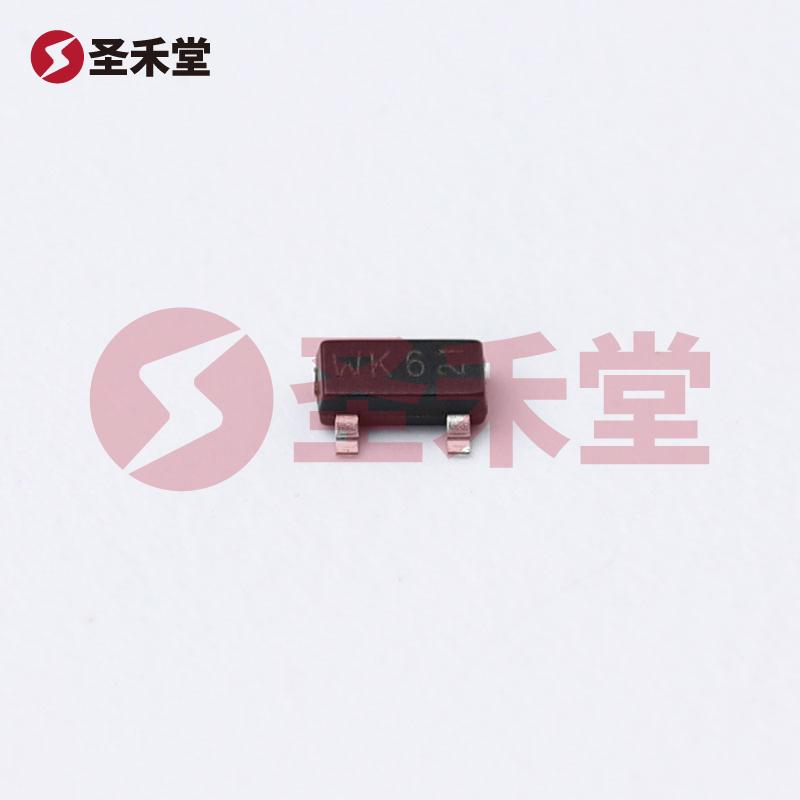

PMV30UN2R 是一款高性能的 N 沟道 MOSFET(场效应管),由知名电子元器件制造商 Nexperia(安世半导体)生产。该器件专为高效能应用而设计,能够在一定电压和电流条件下实现低功耗和高稳定性,适合多种电子电路的需求。
该元器件采用 TO-236AB 封装(也称为 SOT-23-3),表面贴装设计使其适合现代电路的高密度布局,减小了电路板的占用空间并提升了组件的安装效率。TO-236 封装具有较好的热管理性能,有助于减少工作丰度带来的热损耗。
PMV30UN2R 适用于众多领域和应用场景,包括但不限于:
PMV30UN2R 具有以下几方面的性能优势:
PMV30UN2R 是一款性能优异的 N 沟道 MOSFET,结合其强大的电气特性和广泛的适用范围,成为电子设计师在现代电源管理、信号控制和电机驱动等领域的理想选择。其优良的基础性能使该元器件在众多应用中脱颖而出,是提升产品效能和可靠性的关键元件。
