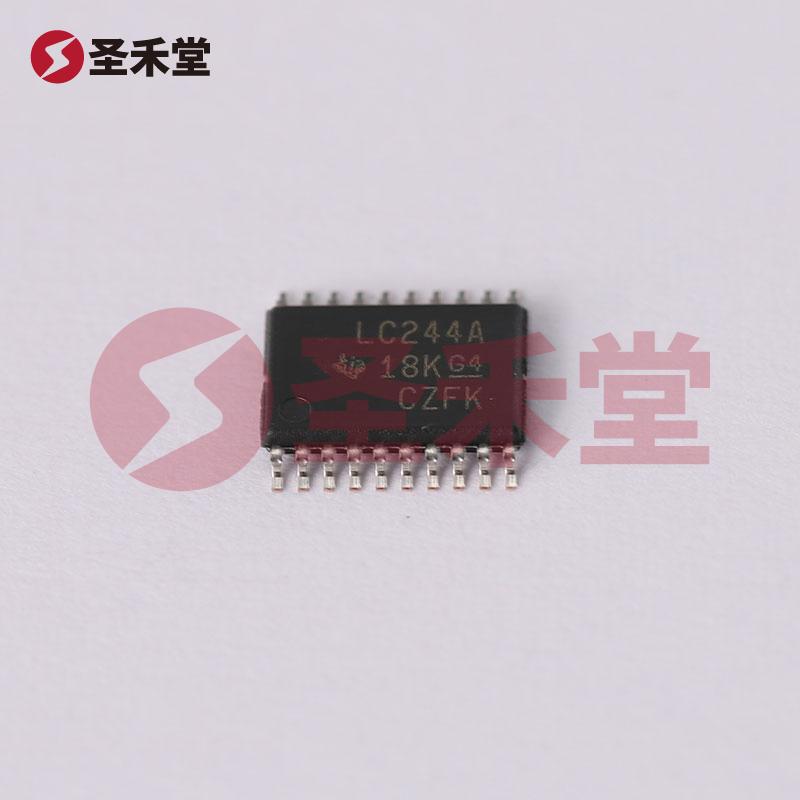

SN74LVC244APWR 产品实物图片

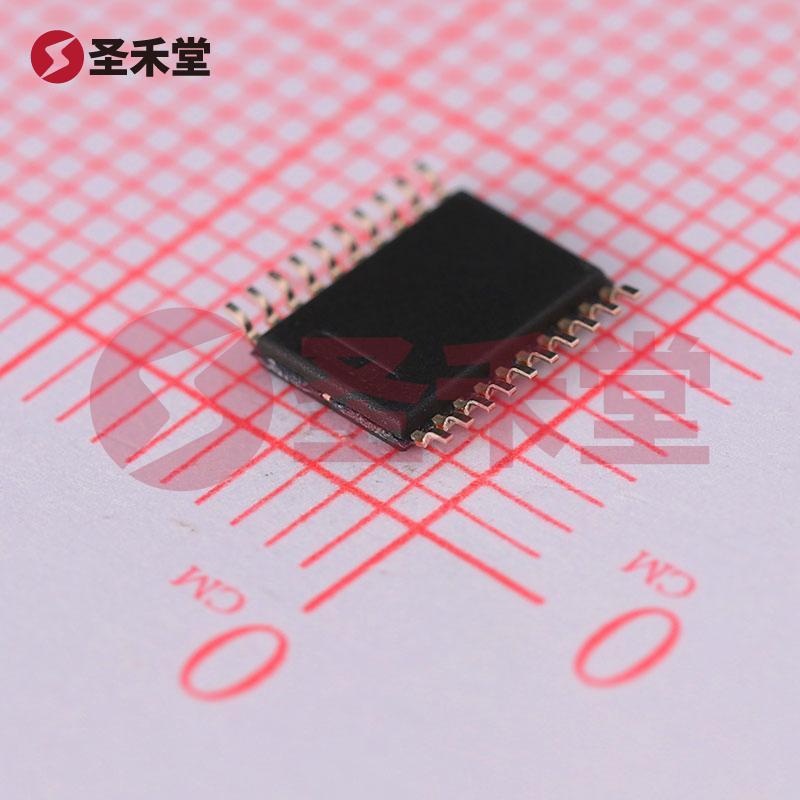

SN74LVC244APWR 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SN74LVC244APWR

商品编码: BM0000000763
品牌 :
TI(德州仪器)
封装 :
20-TSSOP
包装 :
编带
重量 :
0.25g
描述 :
其他逻辑
库存 :
1796(起订量1,增量1)
批次 :
25+
数量 :
X
0.594
按整 :
圆盘(1圆盘有2000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.594
--
2000+
¥0.54
--
20000+
产品参数
产品手册
产品概述

SN74LVC244APWR参数

输出类型三态电源电压1.65V~3.6V
元件数2每个元件位数4
灌电流(IOL)24mA拉电流(IOH)24mA
系列74LVC工作温度-40℃~+125℃

SN74LVC244APWR手册

SN74LVC244APWR概述

SN74LVC244APWR 产品概述

一、产品简介

SN74LVC244APWR是由德州仪器(Texas Instruments)制造的一款高性能的缓冲器,主要应用于数字电路中。在现代电子设备中,信号的稳定性与传输能力至关重要,而SN74LVC244APWR专为满足这一需求而设计,具有强大的功能和可靠的性能。

二、基本特性

  1. 逻辑类型

    • SN74LVC244APWR是一个非反向缓冲器,意味着输入信号在经过缓冲后,其输出信号的逻辑状态与输入相同,但大大增强了输出的驱动能力。
  2. 元件数

    • 本器件包含两个独立的缓冲元件,每个元件能够处理4位数据,使其在处理多位信息时具有较好的灵活性。
  3. 输出类型

    • 输出为三态,这意味着在特定情况下(比如总线交换或共享数据总线的场合),器件可以将其输出设为高阻状态,以避免信号冲突,保证系统的稳定性。
  4. 电流规格

    • SN74LVC244APWR的电流输出能力为24mA,无论是在输出高电平还是低电平时都能提供稳定的驱动能力。这一特性使得其能驱动较大的负载或大量的外部线路。
  5. 电压规格

    • 该器件的供电电压范围为1.65V至3.6V,适应不同的电源需求。这种宽范围的工作电压使得SN74LVC244APWR在各种设备中都有良好的兼容性,尤其是在低功耗应用场合。
  6. 工作温度范围

    • 工作温度范围为-40°C至125°C,这一特性确保了SN74LVC244APWR能够在极端环境下稳定工作,从而适用于工业控制、汽车电子、航空航天等多种应用场景。
  7. 封装类型

    • 采用20-TSSOP封装,尺寸为0.173"(4.40mm宽),这使得SN74LVC244APWR适合于高密度表面贴装应用,大大节省了PCB空间。

三、应用场景

SN74LVC244APWR广泛应用于需要信号缓冲的场合,例如:

  • 数据总线驱动

    • 在需要将数据从一个模块传输到另一个模块的时候,使用缓冲器能够减小信号衰减,确保数据的完整性。
  • 电路隔离

    • 在模拟信号与数字信号之间,以及不同电压域之间进行信号隔离,提升系统的抗干扰能力。
  • 开关电路

    • 在电源管理中,可用作开关控制信号的缓冲,提高开关的响应速度和准确性。
  • 工业控制

    • 其宽广的工作温度范围使其成为在严苛环境中工作的理想选择,如在温度变化大的工厂设备中。

四、总结

总的来说,SN74LVC244APWR是德州仪器推出的一款适应性极强的二合一缓冲器,具备多种高性能特性,如宽工作电压范围、高电流输出能力和卓越的环境适应性。无论是在消费电子,工业控制还是汽车电子等领域,这款器件都可以为设计师提供稳定的信号传输和可靠的应用性能。其小巧的封装形式,也为现代电子产品设计提供了很大的灵活性,是众多设计师值得选择的重要元件之一。
