BYG23M-E3/TR

产品概述：BYG23M-E3/TR

基本信息

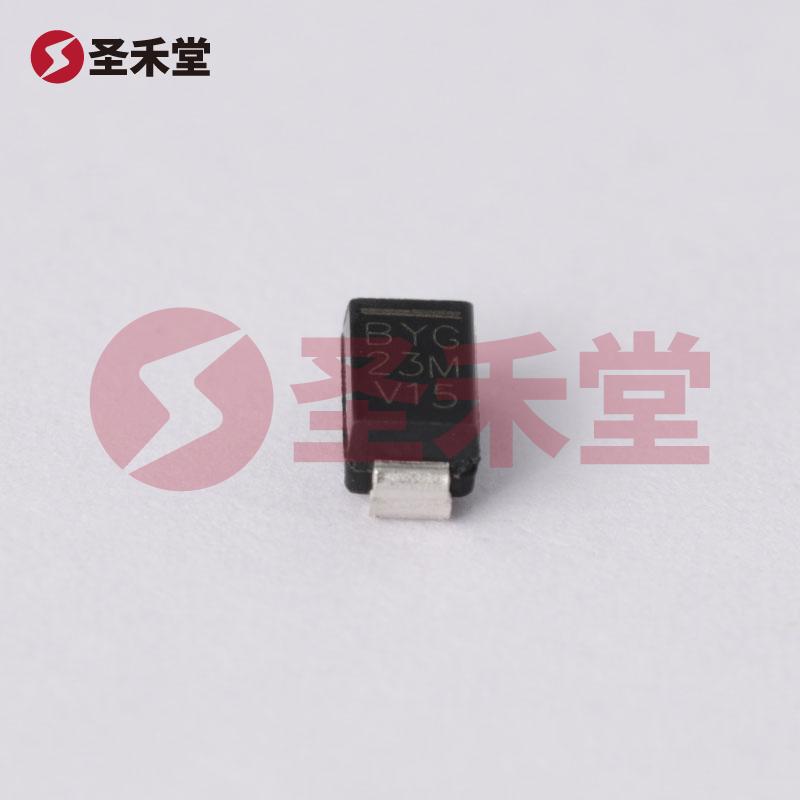

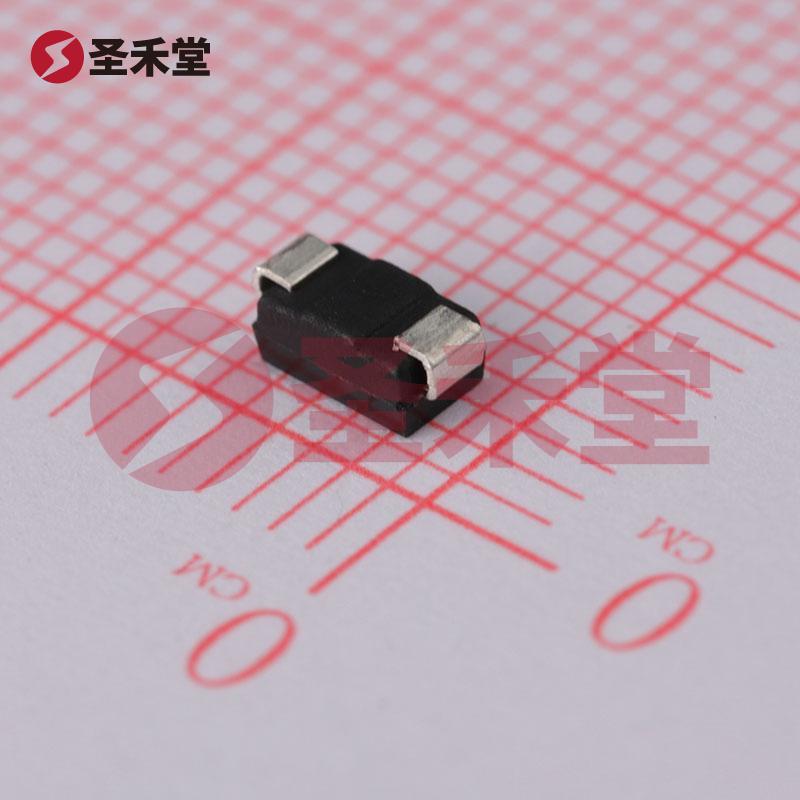

BYG23M-E3/TR是一款高性能的雪崩型二极管，采用表面贴装类型（SMD），其设计专注于高电压和快速恢复特性。该产品的封装规格为DO-214AC（也称为SMA），使其适合于电子设备的紧凑空间，并提供良好的热管理。由知名品牌VISHAY（威世）生产，该二极管广泛应用于各种电子电路中，具备极高的可靠性和稳定性。

关键规格

• 安装类型: 表面贴装型
• 电流 - 平均整流 (Io): 1.5A
• 电压 - DC 反向 (Vr)（最大值）: 1000V
• 不同 If 时电压 - 正向 (Vf): 1.7V @ 1A
• 反向恢复时间 (trr): 75ns
• 不同 Vr 时电流 - 反向泄漏: 5µA @ 1000V
• 工作温度 - 结: -55°C ~ 150°C
• 速度: 快速恢复，恢复时间≤500ns，承受电流>200mA

性能优势

1. 高耐压特性: BYG23M-E3/TR能够承受高达1000V的反向电压，非常适合于高电压应用场景，如开关电源、高频逆变器等。
2. 低正向电压: 在1A的工作条件下，其正向电压降仅为1.7V，这对于高效电源设计至关重要，因为较低的正向电流可以减少功率损耗，提高系统的整体效率。
3. 快速恢复能力: 这种快速恢复特性（75ns的反向恢复时间）使得该二极管在高频或脉冲应用中能有效抑制开关损耗，从而提升系统的性能和可靠性。
4. 宽温工作范围: 该产品能够在极端温度环境下正常工作，工作温度范围从-55°C到150°C，适合各种恶劣环境下的长时间使用。
5. 低反向泄漏电流: 以5µA @ 1000V的反向泄漏电流水平，进一步减少了能量损耗和设备的发热，提高了电路的稳定性。

应用领域

由于优异的电气性能和耐环境能力，BYG23M-E3/TR被广泛应用于：

• 开关电源: 在电源转换和电流整流中，确保高效能和稳定输出。
• 高频电路: 适用于高频应用中的开关和整流过程。
• 逆变器: 可用于太阳能逆变器和其他高压逆变系统。
• 通信设备: 在各种通信设备中提高可靠性和降低功耗。

结论

综合来看，BYG23M-E3/TR作为一款高效、可靠的雪崩型二极管，凭借其优异的电气特性、广泛的应用范围和良好的热稳定性，适合各类需要高电压、高速开关及整流的电子电路。无论是在电源管理、高频电路还是复杂的逆变器设计中，BYG23M-E3/TR都能够为设计工程师提供稳定、可靠的解决方案，是现代电子设计中不可或缺的元件之一。
