RC0402FR-07100KL

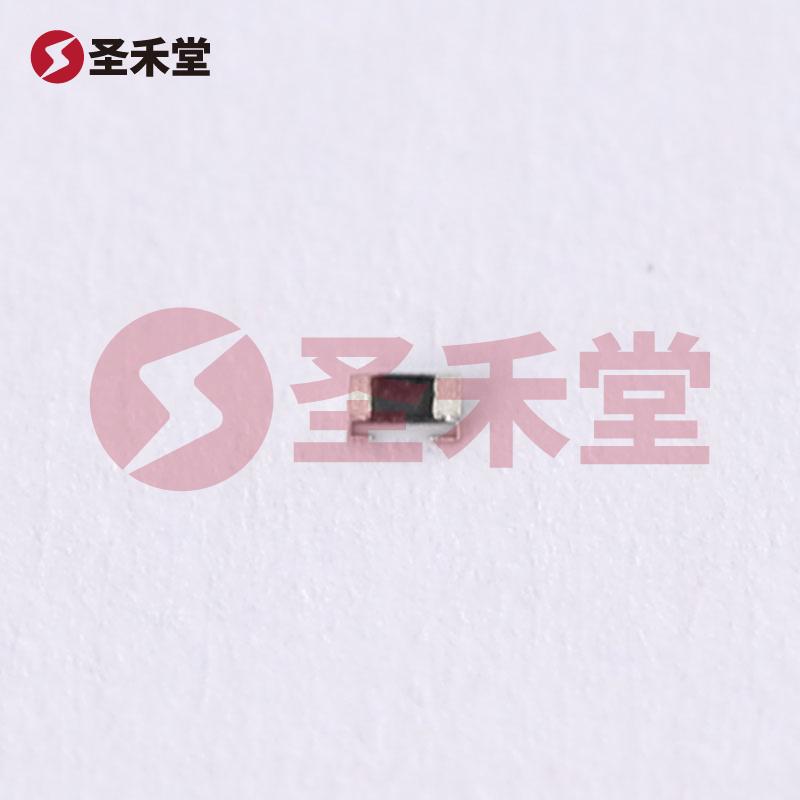

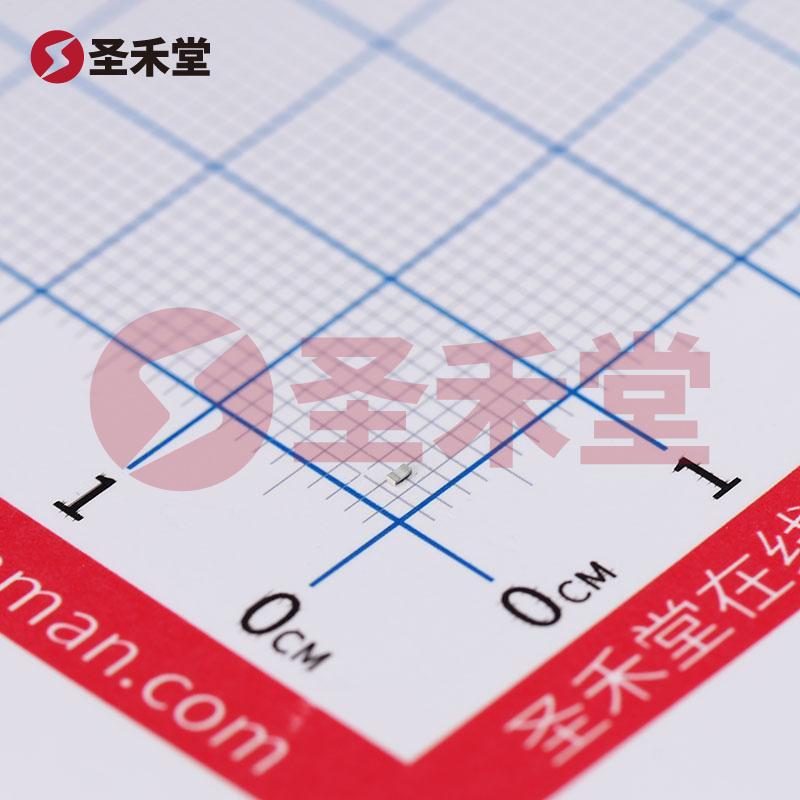

产品概述：RC0402FR-07100KL 贴片电阻

1. 产品简介

RC0402FR-07100KL 是由国巨（Yageo）制造的一款高性能贴片电阻，属于 RC 系列产品。它采用0402（1005公制）封装，是一种极小型的厚膜电阻器。该元件以其优异的电气性能和可靠性，广泛应用于电子设备中的信号调节、分压和滤波等电路。

2. 主要参数

• 电阻值: 100 kΩ
• 功率: 0.063W（1/16W）
• 容差: ±1%
• 温度系数: ±100ppm/°C
• 工作温度范围: -55°C 至 155°C
• 封装: 0402（1005公制）
• 尺寸: 1.00mm x 0.50mm
• 高度（最大值）: 0.40mm
• 端子数: 2

3. 设计与应用

RC0402FR-07100KL 的设计使其适用于空间有限的电子电路，特别是需要轻量化和高集成度的现代电子产品。它具有较高的功率密度，非常适合用于移动设备、消费电子、汽车电子、工业控制和医疗设备等领域。由于其工作温度范围宽广，这款贴片电阻能够适应各种环境条件，适用于高温和低温应用场景。

4. 特色与优势

• 高稳定性: 采用厚膜技术制造，使得该电阻具有优良的温度稳定性和长期使用的可靠性。
• 精确度高: ±1%的低容差使其在精密测量和控制应用中表现优异。
• 小型封装: 0402封装尺寸，使得设计师能够在有限的PCB空间内设计更多功能，提高产品的集成度。
• 广泛的工作温度范围: 从-55°C到155°C的工作温度适应性使得该电阻适合在各种恶劣环境下使用。

5. 安装与操作

RC0402FR-07100KL 贴片电阻的安装和焊接方法应符合标准的表面贴装工艺（SMD），确保在安装过程中电阻不受 mechanical stress 的影响。安装时，需使用合适的焊接机具和加工规范，确保其端子与基板之间的可靠连接。此外，因其封装小尺寸，使用时需注意放置位置，避免由于电路布局不当而引起的信号干扰。

6. 结论

总的来说，RC0402FR-07100KL 贴片电阻是一款适合现代电子产品设计需求的高性能元件。其小巧封装、优越性能和宽广的应用范围，使其在各种高科技产品中都能发挥重要作用。对于设计师而言，选择这款贴片电阻不仅可以满足高精度和高温度的应用要求，同时也能提高产品的整体竞争力。无论是在高频应用、精准控制还是高温环境下，RC0402FR-07100KL 都是电路设计的理想选择。
