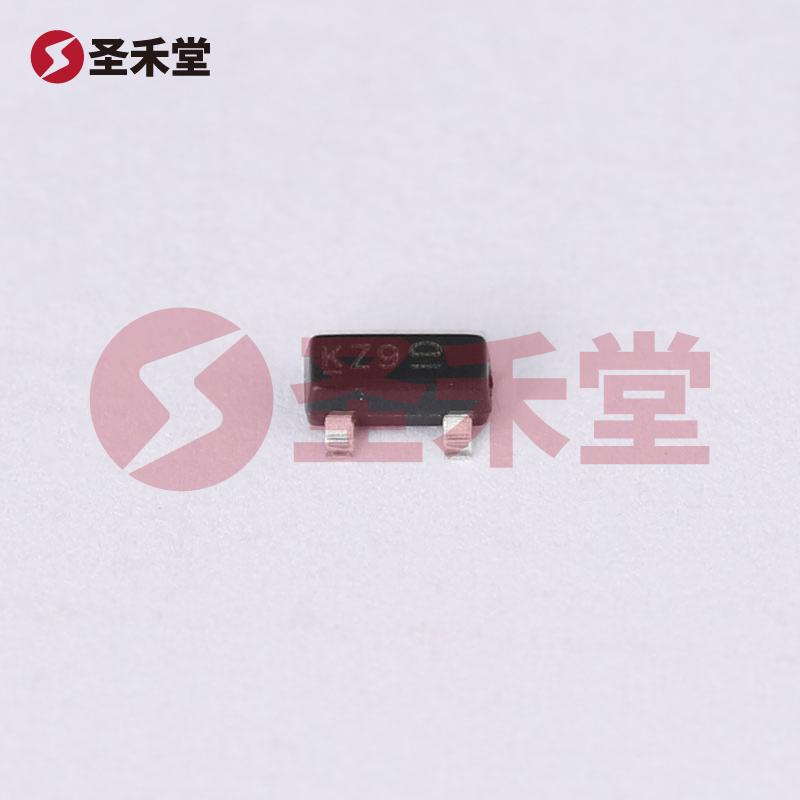

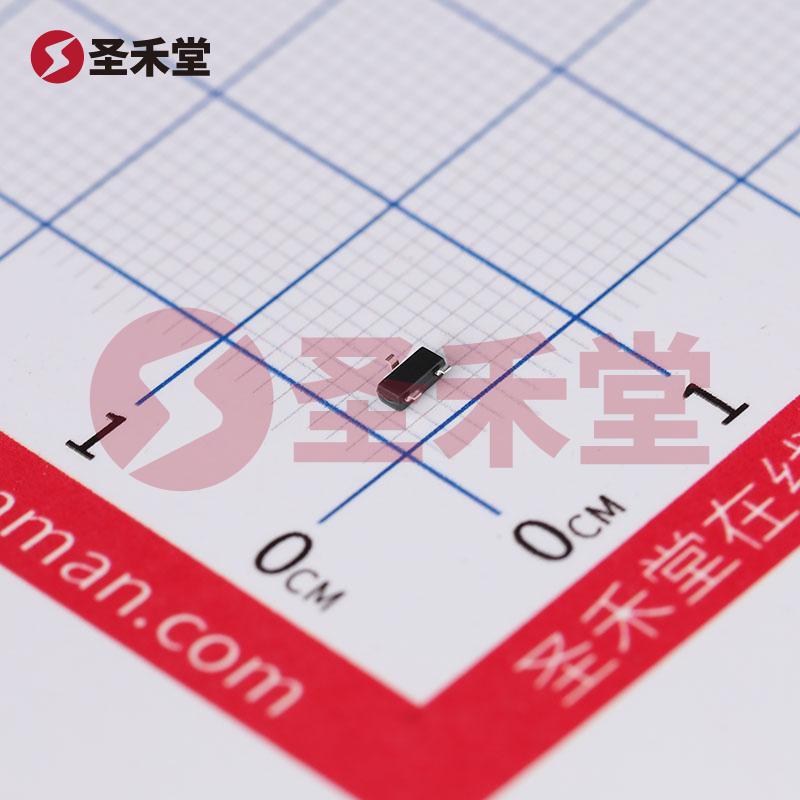

BZX84B10-7-F 产品实物图片
BZX84B10-7-F 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BZX84B10-7-F

商品编码: BM69413758
品牌 :
DIODES(美台)
封装 :
SOT23
包装 :
编带
重量 :
0.028g
描述 :
稳压二极管 独立式 10V 9.8V~10.2V 200nA@7V SOT-23
库存 :
4850(起订量1,增量1)
批次 :
2年内
数量 :
X
0.13
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.13
--
3000+
¥0.115
--
30000+
产品参数
产品手册
产品概述

BZX84B10-7-F参数

二极管配置独立式稳压值(标称值)10V
反向电流(Ir)200nA@7V稳压值(范围)9.8V~10.2V
功率(Pd)300mW阻抗(Zzt)20Ω

BZX84B10-7-F手册

BZX84B10-7-F概述

产品概述:BZX84B10-7-F 稳压二极管

基本信息

BZX84B10-7-F是一种高性能的稳压二极管,采用SOT-23表面贴装封装,适用于空间有限的电子电路中。该元器件以其稳定的电压输出和出色的温度特性,广泛应用于电源管理、信号调节和电压参考等领域。

基础参数

  • 安装类型: 表面贴装型(SMD)
  • 工作温度范围: -65°C至150°C,保证了在严苛环境条件下的稳定运行。
  • 最大阻抗(Zzt): 20 Ohms,确保了良好的动态响应能力。
  • 标称齐纳电压(Vz): 10V,工作电压精准。
  • 正向电压(Vf): 在10mA时为900mV,在正向工作时,低正向电压特性减少了功耗。
  • 最大功率: 300mW,处理能力强劲,适用于多种电路设计。
  • 反向电流泄漏: 在7V时,反向泄漏电流为200nA,确保在正常工作条件下的高效稳定,适用于对噪声和干扰较敏感的应用。
  • 容差: ±2%,提供准确的电压稳定性,与设计需求完美契合。

应用领域

BZX84B10-7-F稳压二极管适用于多种应用场景,如:

  1. 电源管理: 用于电压稳定和电流限制,可以保护敏感电子元件免受电压波动的影响。

  2. 过电压保护: 在电源电路中能够有效防止瞬时过电压,保护下游设备。

  3. 电压参考: 提供精确的电压参考源,常用于ADC参考电源、DAC和模拟电路中。

  4. 信号调节: 在信号处理电路中用于保持信号的稳定性,防止信号失真。

  5. LED驱动电路: 由于其低正向电压特性,适合用在LED驱动电路中,以提高效率。

性能优势

  • 高耐热性: 该元器件的工作温度范围从-65°C到150°C,保证其在极端温度环境下的可靠性,适用于航空航天、汽车及工业设备等高要求的应用场合。
  • 小尺寸封装: SOT-23封装使得其在PCB设计中占用面积小,满足现代小型化电子产品的需求。
  • 低功耗: 由于精确的电压特性和低反向泄漏电流,确保了整机功耗满足现代能源消耗标准。
  • 高效率: 在各种负载条件下,能够提供稳定的输出电压,增强电源的整体效率。

总结

综上所述,BZX84B10-7-F稳压二极管凭借其优越的电气特性和强大的应用灵活性,在电子产品领域中展现了良好的性能。无论是应用于消费电子、工业设备、还是汽车电子系统,其稳定、可靠的电压调节特性都能有效提高系统整体的性能与安全性。随着电子产品日益小型化及对功耗的严格要求,BZX84B10-7-F将继续以其独特的优势在市场上占据重要地位。
