H1102NLT

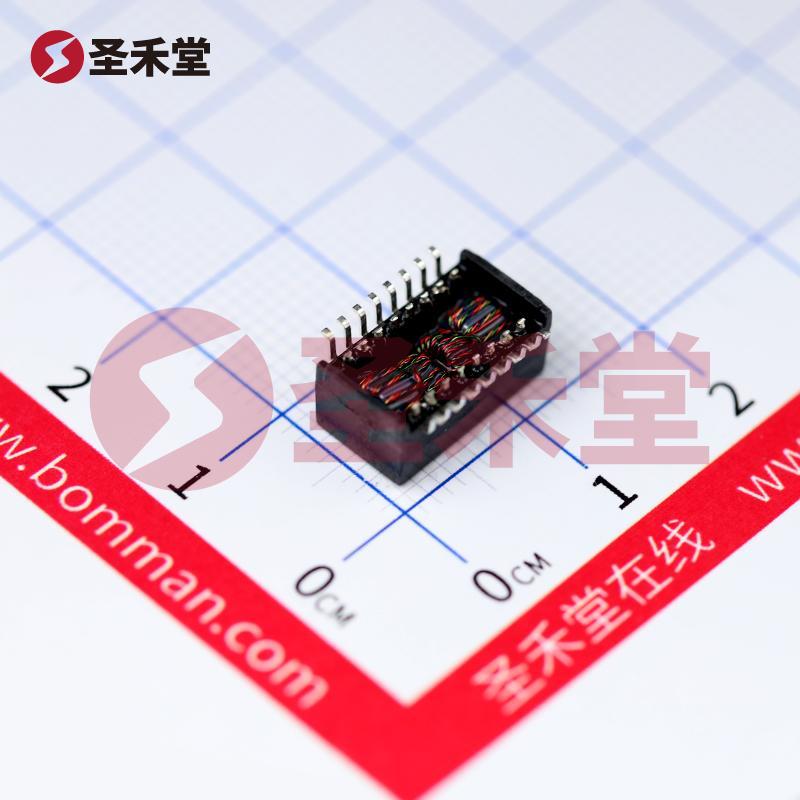

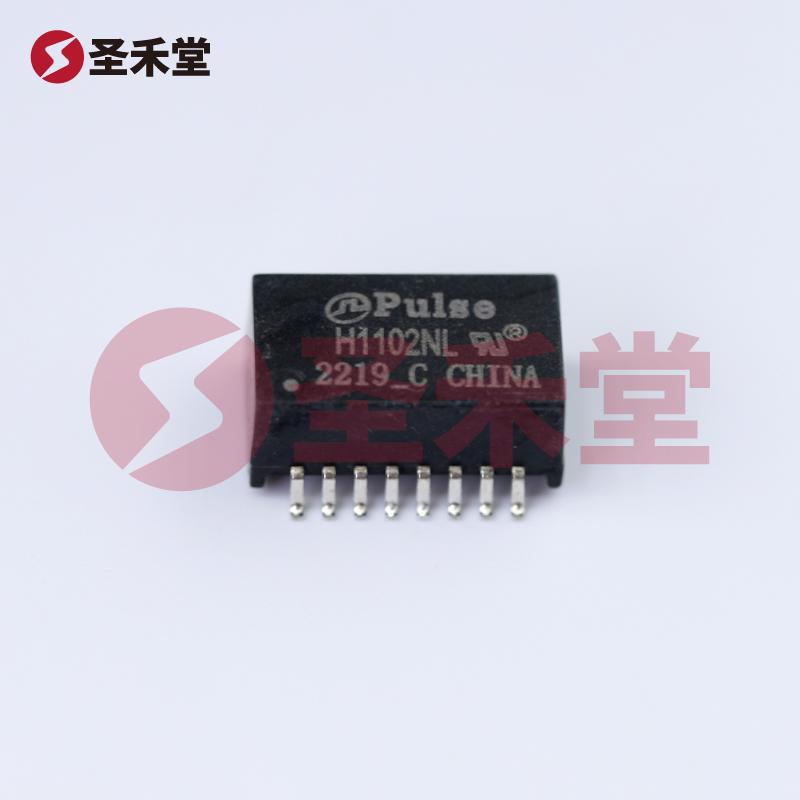

产品概述：H1102NLT 网络变压器

一、基本信息

H1102NLT 是一款专为现代电子设备设计的网络变压器，属于 PULSE 品牌旗下。该变压器采用了隔离和数据接口的封装式设计，具有优越的电气性能和机械稳定性，适用于多种网络应用场景。H1102NLT 结合了高效传输和良好的抗干扰能力，常用于以太网设备、网络硬件和其他需要网络数据传输的电路中。

二、技术参数

• 变压器类型：H1102NLT 采用隔离和数据接口的设计，确保数据传输的安全与稳定。隔离特性能够有效防止电气干扰，提高整体系统的可靠性。

• 匝数比：该变压器的初级与次级匝数比为 1:1，意味着数据在传输过程中能够保持一致性，确保信号完整性。

• 安装类型：H1102NLT 采用表面贴装（SMD/SMT）类型，便于快速自动化生产，同时适应现代电子产品日益紧凑的空间需求。

• 尺寸：该变压器的外形尺寸为 0.500" 长 x 0.280" 宽（约 12.70mm x 7.11mm），高度不超过 0.245"（6.22mm），适合各种小型设备的集成。

• 工作温度：H1102NLT 的工作温度范围为 0°C 至 70°C，确保在多数常见环境下的可靠运行，适合室内设备及普通工业环境。

三、应用领域

H1102NLT 的设计使其广泛应用于多种网络相关的设备中，包括但不限于：

1. 以太网交换机：在数据包传输过程中提供信号隔离和干扰抑制，确保数据完整性。

2. 路由器：通过隔离电源和信号通道，使路由器在网络连接中更为可靠，提高设备的耐用性。

3. 网络适配器：为支持更高速的网络连接，H1102NLT 能够实现低损耗、高速的数据传输。

4. 工业通讯模块：在工业环境中使用，保证模块之间的数据安全和稳定。

5. 视频监控设备：在视频监控系统的网络传输中，有效隔离供电干扰，提升数据传输的质量和稳定性。

四、产品优势

1. 高性能：H1102NLT 的优越设计确保了在数据传输过程中的最小信号衰减，满足高带宽需求。

2. 优越的抗干扰能力：该变压器具备良好的防干扰性能，尤其适用于电磁干扰较强的环境中。

3. 紧凑设计：小巧的封装使其能够轻松集成到各种设备中，节省 PCB 空间。

4. 可靠性：通过严格的工艺和材料选择，H1102NLT 提供出色的工作稳定性和寿命，减少因元器件故障造成的停机时间。

5. 简单安装：采用表面贴装技术，降低了制造过程中的操作难度，提高生产效率。

五、总结

H1102NLT 网络变压器是现代网络设备设计中的重要组件，凭借其出色的性能参数和多种应用场景，成为了业界广泛认可的产品。无论是在设计新设备还是提升现有产品性能，H1102NLT 都能够提供可靠的解决方案。选择 H1102NLT，不仅为您的产品提供了更好的性能保障，也为未来的网络通信奠定了坚实的基础。
