MMBT3904LP-7 产品实物图片
MMBT3904LP-7 产品实物图片
商品图片1

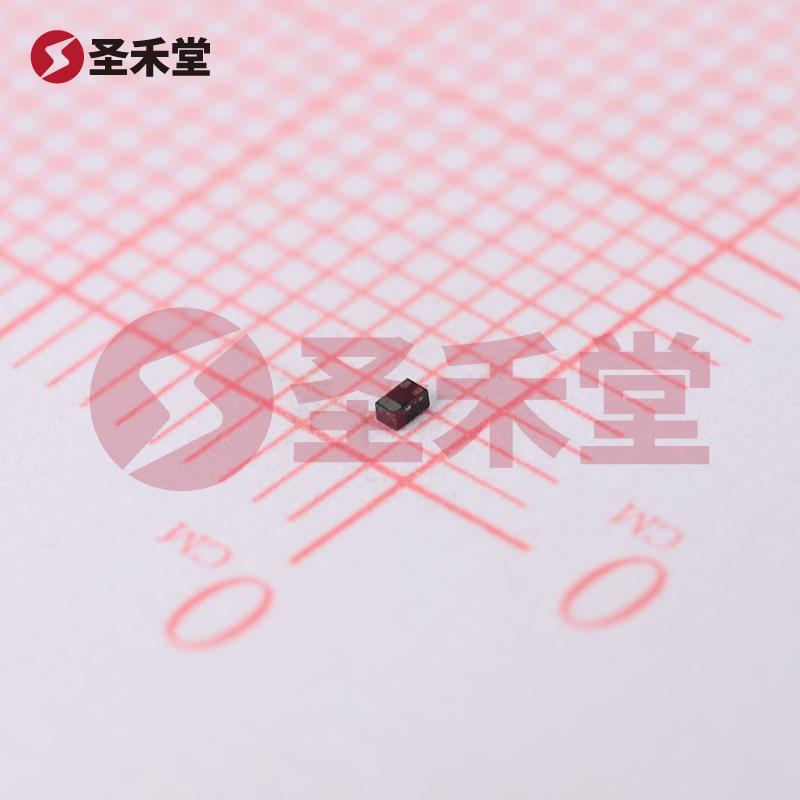

商品图片2

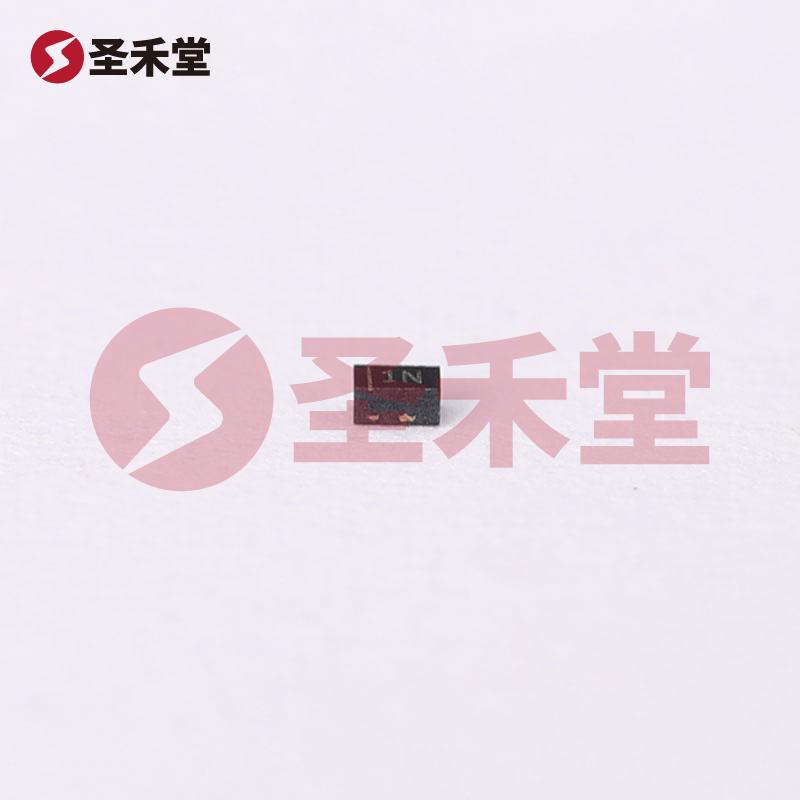

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

MMBT3904LP-7

商品编码: BM0000000643
品牌 :
DIODES(美台)
封装 :
X1-DFN1006-3
包装 :
编带
重量 :
0.009g
描述 :
三极管(BJT) 400mW 40V 200mA NPN DFN-3(1x0.6)
库存 :
252(起订量1,增量1)
批次 :
23+
数量 :
X
0.127
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.127
--
3000+
¥0.112
--
30000+
产品参数
产品手册
产品概述

MMBT3904LP-7参数

晶体管类型NPN集电极电流(Ic)200mA
集射极击穿电压(Vceo)40V功率(Pd)1W
直流电流增益(hFE@Ic,Vce)100@10mA,1.0V特征频率(fT)300MHz
集电极截止电流(Icbo)50nA集电极-发射极饱和电压(VCE(sat)@Ic,Ib)300mV@50mA,5.0mA
工作温度-55℃~+150℃

MMBT3904LP-7手册

MMBT3904LP-7概述

MMBT3904LP-7 产品概述

产品名称:MMBT3904LP-7
类型:NPN 晶体管
封装类型:DFN-3 (1.0 x 0.6 mm)

一、基本参数

MMBT3904LP-7 是一种广泛应用于小信号放大和开关电路的 NPN 晶体管,具备良好的电流增益和高效的性能。其主要电气特性如下:

  • 集电极电流(Ic):最大值为 200mA,适合驱动各类小功率负载。
  • 集射极击穿电压(Vce):最大值达到 40V,能够承受相对较高的工作电压。
  • 饱和压降(Vce饱和):在 5mA 和 50mA 的集电极电流下,饱和压降最大为 300mV,确保在开关状态下具备较低的功耗。
  • 直流电流增益(hFE):在 10mA 和 1V 的条件下,最小值为 100,这意味着在小信号应用中,输入信号可有效放大。

二、功率与频率特性

  • 额定功率:该晶体管的额定功率为 400mW,表现出良好的功率处理能力,适用于各种应用环境。
  • 频率:具有高达 300MHz 的跃迁频率,能够在高频信号传输中有效工作,这使得 MMBT3904LP-7 适用于 RF 相关电路中。

三、环境适应性

MMBT3904LP-7 的工作温度范围为 -55°C 到 150°C,适合极端环境下的应用,能够在高温和低温条件下稳定工作。这一特性使得它特别适合于汽车电子、工业控制和航空航天等要求严苛的领域。

四、封装与安装

采用 DFN-3 封装,尺寸为 1.0mm x 0.6mm,具有较小的占板面积和良好的热性能,适合在空间受限的应用中使用。该封装类型也是表面贴装(SMD),便于自动化生产,并且适合在对热管理和电气性能有严格要求的电路板上使用。

五、主要应用领域

MMBT3904LP-7 广泛应用于:

  1. 音频放大器:其较高的增益特性,使得信号增强成为可能,适合用于音频信号处理电路中。
  2. 开关电路:适合作为开关元件使用,在低功耗开关应用中表现优异。
  3. 射频电路:凭借高达 300MHz 的频率特性,该元件广泛应用于射频信号的放大与处理。
  4. 电源管理:在负载开关与电压调节场合中可有效控制电流流向,优化能效。
  5. 汽车电子:适合用于汽车的各类控制系统,因其耐高温特性满足汽车环境需求。

六、总结

MMBT3904LP-7 是一种功能强大且应用广泛的 NPN 晶体管,具备良好的电气特性和环境适应性。其出色的频率响应和增益特性,使其成为小信号应用和开关电路中的理想选择。结合其紧凑的封装设计和高可靠性,MMBT3904LP-7 在现代电子产品中扮演着重要角色,特别是在对功耗、尺寸和性能有严格要求的应用场景。

对设计师和工程师而言,MMBT3904LP-7 不仅提供了先进性能,同时也确保了在多种环境条件下的稳定性,是构建高效电路的优选元件。
