BAS21W-7-F 产品概述
一、产品简介

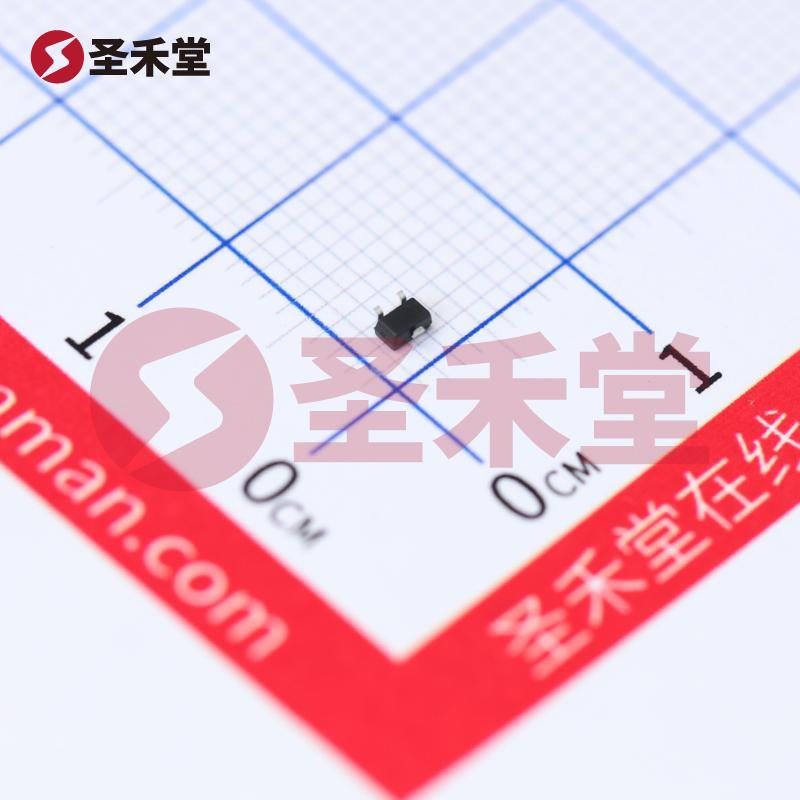

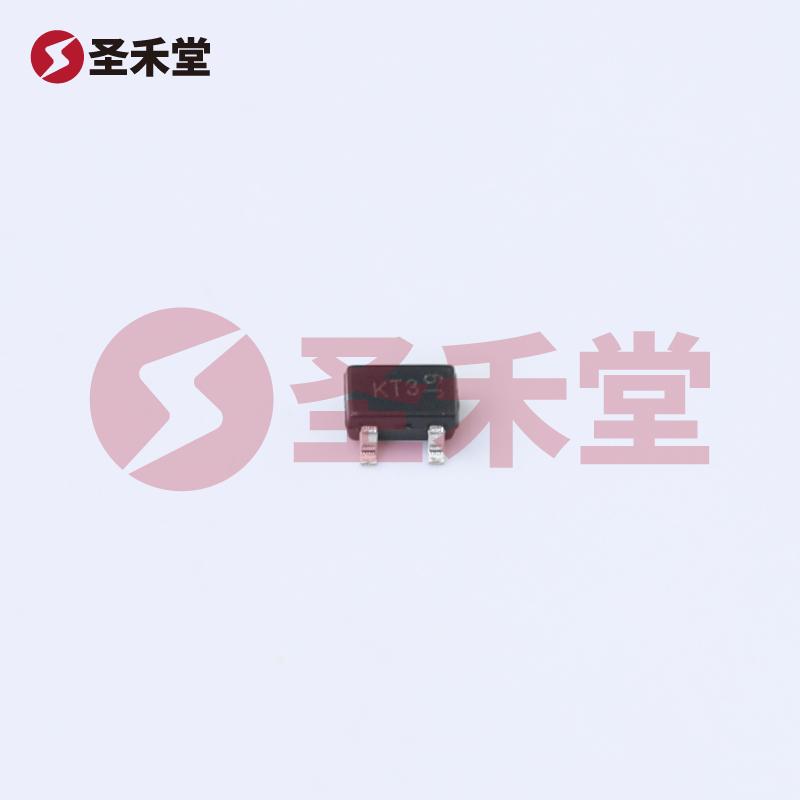

BAS21W-7-F 是由美台(DIODES)公司生产的一款高性能开关二极管,广泛应用于电子电路中,尤其适合低功耗及高频应用场合。其采用了表面贴装(SMD)封装,封装类型为SOT-323,具有高度集成、尺寸小巧的特点,为现代电子设备提供了极好的设计灵活性。
二、关键参数
电压与电流特性:
- 正向电压(Vf):在200mA的工作条件下,正向电压为1.25V。这一特性使得 BAS21W-7-F 能够有效地在典型的开关应用中保持较低的功耗。
- 最大反向电压(Vr):此器件可以承受的最大反向电压为200V,这提供了较强的抵抗风险,尤其在高电压环境中工作时,能够确保电路的稳定性和安全性。
- 平均整流电流(Io):该器件的平均整流电流为200mA,这使得其在信号处理以及开关电源等多种应用中发挥出色表现。
- 反向泄漏电流:在200V的反向电压下,器件的反向泄漏电流仅为100nA,能够有效降低电路在待机状态时的功耗。
开关性能:
- 反向恢复时间:该器件的反向恢复时间(trr)为50ns,适合频率较高的应用,能够快速切换而不产生显著的延迟,这在开关电源及高频应用中特别重要。
电容特性:
- 在不同的工作电压下,BAS21W-7-F 的电容值为5pF @ 0V,1MHz。这一电容特性使器件在高频电路中表现出优良的特性,特别适合射频电路和开关电路等应用场合。
工作温度:
- 该器件的结温范围广泛,从-65°C 到 150°C 的工作温度确保了其在极限环境下的可靠性,适合航空航天、汽车和工业控制等高要求领域。
三、应用领域
BAS21W-7-F 由于其优越的电气特性,通常被应用于以下几个领域:
- 开关电路:用于信号开关、逻辑电路等,其中快速反向恢复时间是关键性特征。
- 整流电路:由于其良好的整流性能,适用于低功耗的整流器解决方案。
- RF应用:电容小、反向恢复快,适合应用于射频(MW、UHF)相关电路。
- 保护电路:用于电压及电流过载保护,为下游电路提供安全保障。
- 汽车电子:在汽车电子模块中,能够承受极端温度并有效管理电压和电流。
四、总 结
BAS21W-7-F 作为一款高质量的开关二极管,凭借其卓越的电气性能及可靠性,在多种电子应用中得到了广泛认可。其小巧的SOT-323封装设计,使得它能够轻松集成于现代紧凑型电子设备中。因此,无论是在高频信号处理还是在高电压应用场景中,BAS21W-7-F 皆是一个理想的选择,为设计工程师提供了丰富的应用可能性。
