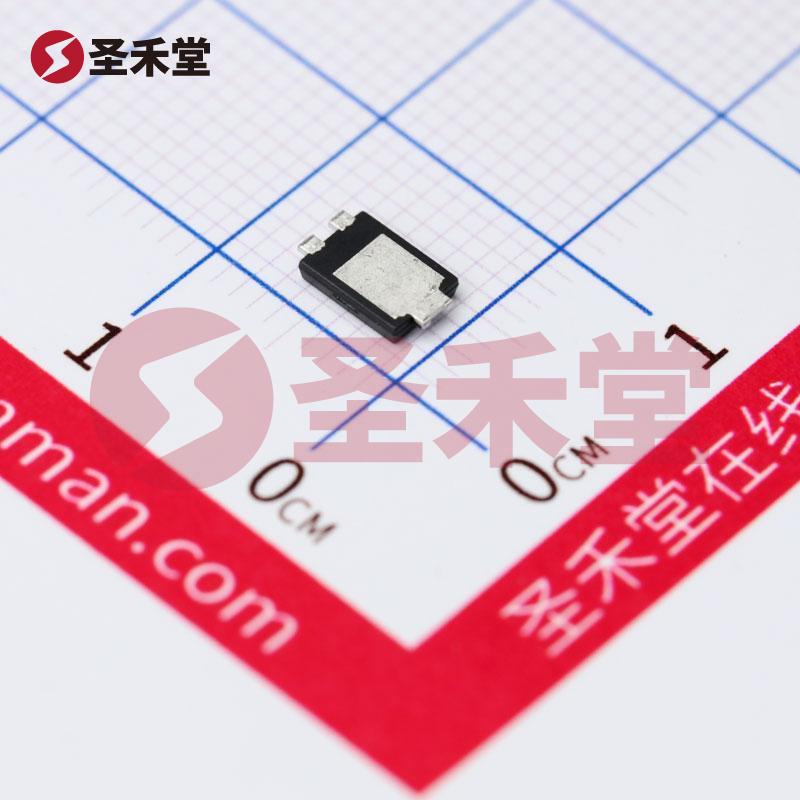

PDS5100HQ-13
PDS5100HQ-13参数
| 二极管类型 | 肖特基 | 电压 - DC 反向 (Vr)（最大值） | 100V |
| 电流 - 平均整流 (Io) | 5A | 不同 If 时电压 - 正向 (Vf) | 710mV @ 5A |
| 速度 | 快速恢复 =< 500ns，> 200mA（Io） | 不同 Vr 时电流 - 反向泄漏 | 3.5µA @ 100V |
| 安装类型 | 表面贴装型 | 封装/外壳 | PowerDI™ 5 |
| 供应商器件封装 | PowerDI™ 5 | 工作温度 - 结 | -65°C ~ 175°C |
PDS5100HQ-13手册
PDS5100HQ-13概述
PDS5100HQ-13 产品概述
一、基本信息
PDS5100HQ-13 是一款高性能的肖特基二极管，由知名电子元器件制造商 DIODES（美台）出品。该器件采用先进的 PowerDI™ 5 封装，适用于各种对快速恢复和高效率有需求的应用场合。其主要参数包括 100V 的最大反向电压、5A 的平均整流电流和低达 710mV 的正向电压（在 5A 时测得），使其在电力转换器、电源管理和其他电子设备中表现出色。
二、产品特点
高反向电压及平均整流电流: PDS5100HQ-13 的最大反向电压（Vr）为 100V，能有效支持高压应用场景。同时，其平均整流电流（Io）可达 5A，确保在高负载情况下仍能保持优异的性能表现。
低正向电压降: 二极管在额定电流 5A 条件下的正向电压（Vf）为 710mV，相较于传统二极管，这一低电压降显著降低了由于导通引起的功耗，提高了整体效率，特别适合低功耗应用和功率转换设备。
快速恢复特性: PDS5100HQ-13 的恢复速度可以小于或等于 500ns，对于快速开关电源及高频应用尤其重要，能够有效减少开关损耗并提高开关效率。
极低的反向泄漏电流: 在高达 100V 的反向电压下，反向泄漏电流仅为 3.5µA，意味著该器件在待机或关断状态下损耗非常低，适合用于长时间待机的设计，进一步提高了能效。
广泛的工作温度范围: 该二极管的工作结温范围被设计为 -65°C 至 175°C，这使得 PDS5100HQ-13 能够在极端环境中可靠运行，极大地扩展了其应用领域，确保在严苛条件下的可靠性。
封装和安装类型: 采用注重热管理和空间优化的 PowerDI™ 5 封装，便于表面贴装（SMD）安装。这种封装不仅增强了导热性能，还显著减少了电路板占用空间，使得设计人员可以实现更加紧凑的设计。
三、主要应用
PDS5100HQ-13 是理想的选择，适用于以下应用场景：
开关电源（SMPS）: 凭借其快速恢复特性和低正向电压，PDS5100HQ-13 能够在开关电源中有效降低损耗，提高转换效率。
逆变器: 在 photovoltaic 太阳能逆变器应用中，确保电力转换效率及系统的总体性能，为其提供稳定可靠的解决方案。
电池充电设备: 由于其低反向电流特性，可在电池充电器中有效防止反向电流对电池造成的损伤，延长电池使用寿命。
电源管理 IC: 在各类电源管理集成电路中，PDS5100HQ-13 可用作整流和保护元件，有效确保线路的稳定性与安全性。
电机驱动应用: 对于高频信号下的电机驱动电路，该二极管同样能够提供出色的性能，有效减少开关损耗，提高功率转换效率。
四、总结
PDS5100HQ-13 作为一款高效、可靠的肖特基二极管，凭借其卓越的性能参数和广泛的应用场景，满足现代电子设备对效率和可靠性的高要求。无论是在消费电子、电源管理、电动工具还是在汽车电子领域，PDS5100HQ-13 都将是工程师和设计师提升其产品设计性价比的优选器件。通过其高效的电能转换和热管理性能，将为用户带来更长久的使用寿命和优异的电路性能表现。
