SBR05U20LPS-7

产品概述：SBR05U20LPS-7 超势垒整流器

1. 产品简介

SBR05U20LPS-7 是一种高性能超势垒整流器（Super Barrier Rectifier）产品，采用表面贴装（SMD）封装，适用于各种电子设备的整流应用。该器件由美台（DIODES）公司制造，具有良好的性能指标，如较低的正向压降和快速恢复特性，非常适合用于需要高效率和低功耗的电路设计。

2. 关键参数

• 直流反向耐压（Vr）: 最大 20V，这是器件能承受的最高反向电压，意味着在电路应用中，该器件可以安全地处理较低的电压要求。
• 平均整流电流（Io）: 500mA，表示该整流器在工作条件下所能承受的平均电流。500mA 的电流能力使其适合于多种中等功率应用。
• 正向压降（Vf）: 500mV @ 500mA，低正向压降可减少功耗，有助于提升整体电路效率并降低发热。
• 反向泄漏电流: 在额定的反向电压 20V 时，反向泄漏电流仅为 50µA，这一参数反映了器件在反向偏置条件下的能量损耗，较低的反向泄漏电流适合要求高可靠性的小信号整流的应用场景。
• 速度: 快速恢复 ≤ 500ns（≥ 200mA），使其能够在高频率操作中快速切换，适合更快的开关电源和电力电子设备。

3. 封装与尺寸

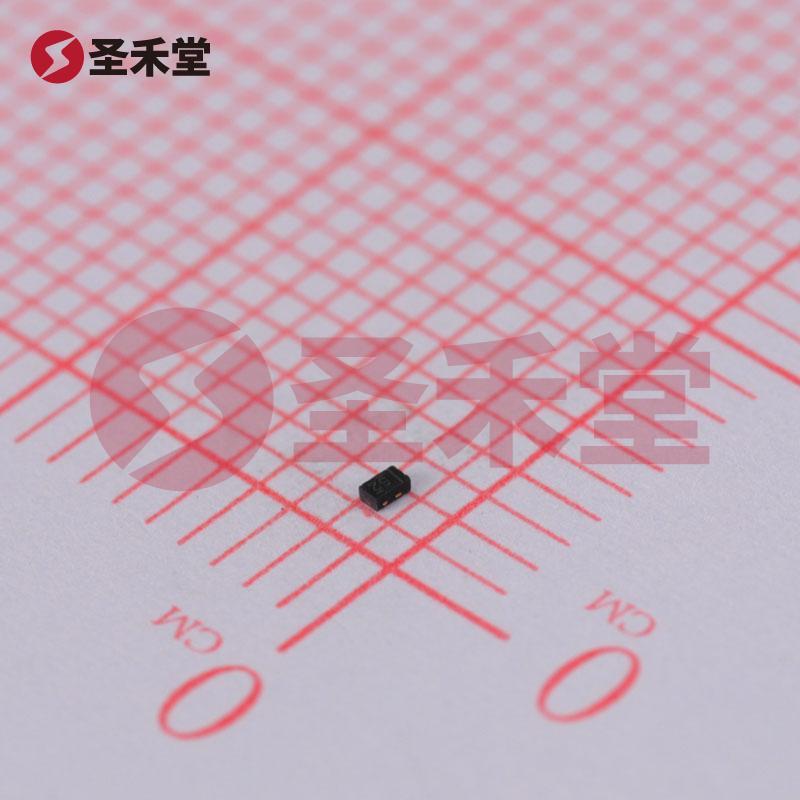

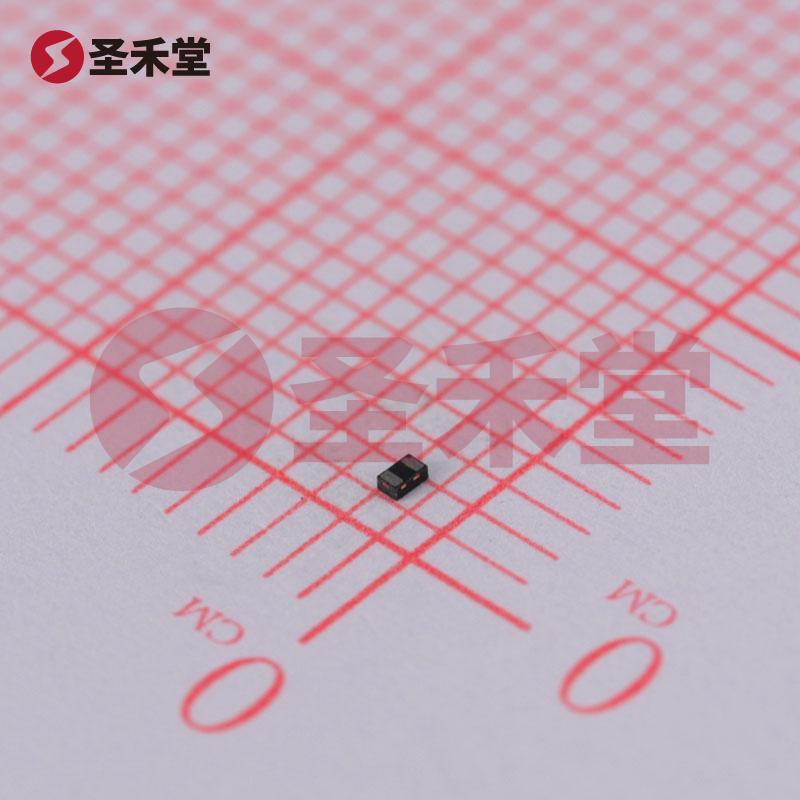

SBR05U20LPS-7 采用 X2-DFN1006-2 封装，其尺寸为 0.6mm x 1mm（0402），适合于紧凑型设计。该小巧的封装使得它能够在空间有限的电路板上也能灵活使用，满足现代电子产品对小型化和高集成度的需求。

4. 工作温度

该整流器的工作温度范围为 -65°C 到 +150°C，使其能够在恶劣环境下正常工作。广泛的工作温度范围为多种工业应用提供了可靠性保障，尤其适用于汽车、航空航天以及其他高温或低温环境下的应用。

5. 应用领域

SBR05U20LPS-7 超势垒整流器在多个应用领域中展现出优良的性能，适合以下情况：

• 电源管理: 在电源转换和整流模块中，用于电流的整流与调制，提升效率。
• 开关电源: 适用于高频开关电源设计，提供快速的整流能力以满足高效率要求。
• 电池充电器: 由于其低正向压降和高温工作能力，非常适合用于电池充电应用。
• 通信设备: 在需要频繁切换的通信电源中，该器件可有效降低功耗，提高性能稳定性。
• 工业应用: 在各种工业设备，例如电机驱动和自动化控制系统中，常用该器件进行电流整流。

6. 总结

SBR05U20LPS-7 是一款性能优秀的超势垒整流器，凭借其高耐压、低正向压降、快速恢复特性及宽广的工作温度范围，使其在各种电子应用中都是理想的选择。由于其小巧的封装和良好的电流整流能力，SBR05U20LPS-7 在现代电子设计中具有不可或缺的重要性。借助其高效的工作性能，该元器件助力设计师提高电路设计的可靠性和整体效率，符合当前电子产品不断追求的高性能与小型化的趋势。
